Moduł z 16-kanałowym ekspanderem portów wejścia/wyjścia sterowanym przez interfejs I2C. Oparty został o układ MCP23017 i wyposażony w złącze Gravity. DFRobot DFR0626

24h
Dostępny
Dostępna ilość: 8


Wysyłka gratis

darmowa wysyłka na terenie Polski dla wszystkich zamówień powyżej 500 PLN



Wysyłka tego samego dnia

Jeśli Twoja wpłata zostanie zaksięgowana na naszym koncie do godz. 11:00



14 dni na zwrot

Każdy konsument może zwrócić zakupiony towar w ciągu 14 dni bez zbędnych pytań

Opis

Moduł 16-kanałowego ekspandera portów wejścia/wyjścia sterowany przez interfejs I2C. Oparty został o układ MCP23017. Każdy pin IO może być skonfigurowany jako wejście, wyjście, wejście pull-up z rezystorem 100 kΩ lub wejście z funkcją przerwania. Oprócz tego moduł ma 2 piny sygnalizujące przerwanie: IA i IB. IA służy do wykrywania przerwania na pinach GPIOA, a IB na GPIOB. Użytkownik ma do dyspozycji 8 adresów I2C, co oznacza, że można podłączyć 8 modułów do jednej magistrali. Maksymalny prąd wyjścia nie powinien przekraczać 20 mA, a piny są kompatybilne z napięciami 3,3 V oraz 5 V. Ekspander sprawdzi się w projektach związanych z oświetleniem LED lub wyświetlaczami matrycowymi. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Właściwości

  • Układ: MCP23017
  • Liczba IO: 16 (wejście, wyjście)
  • Piny przerwania IA i IB
  • Wydajność prądowa IO: 20 mA
  • Interfejs I2C
  • Adres I2C: 0x20-0x27
  • Napięcie robocze: 3,3 V lub 5 V
  • Wymiary: 44 x 32 mm

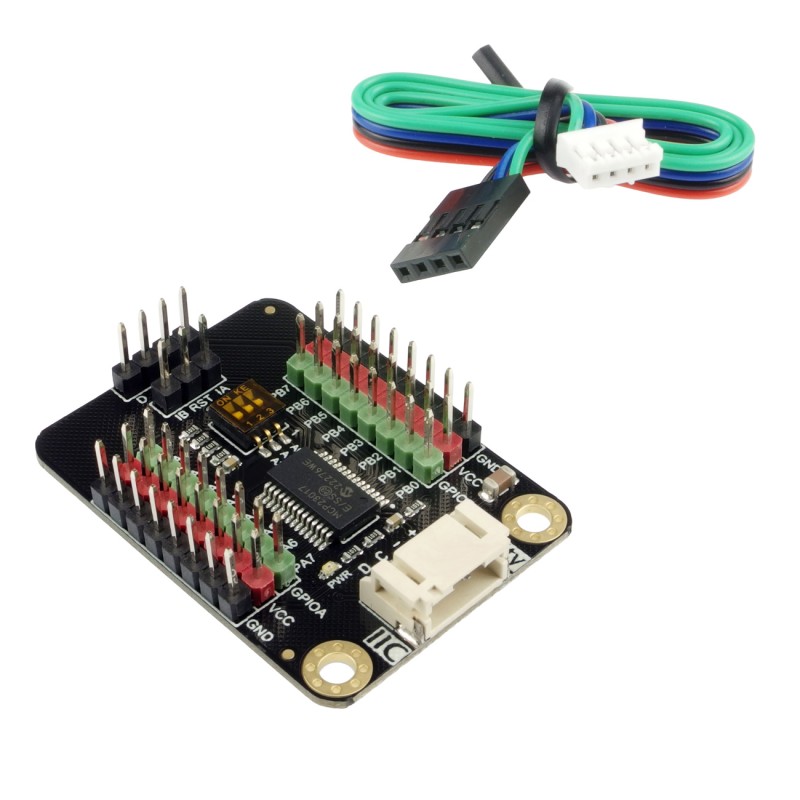

W zestawie

  • Moduł Gravity: MCP23017 I2C 16 Digital IO Expansion
  • Przewód Gravity I2C/UART 4-pin
