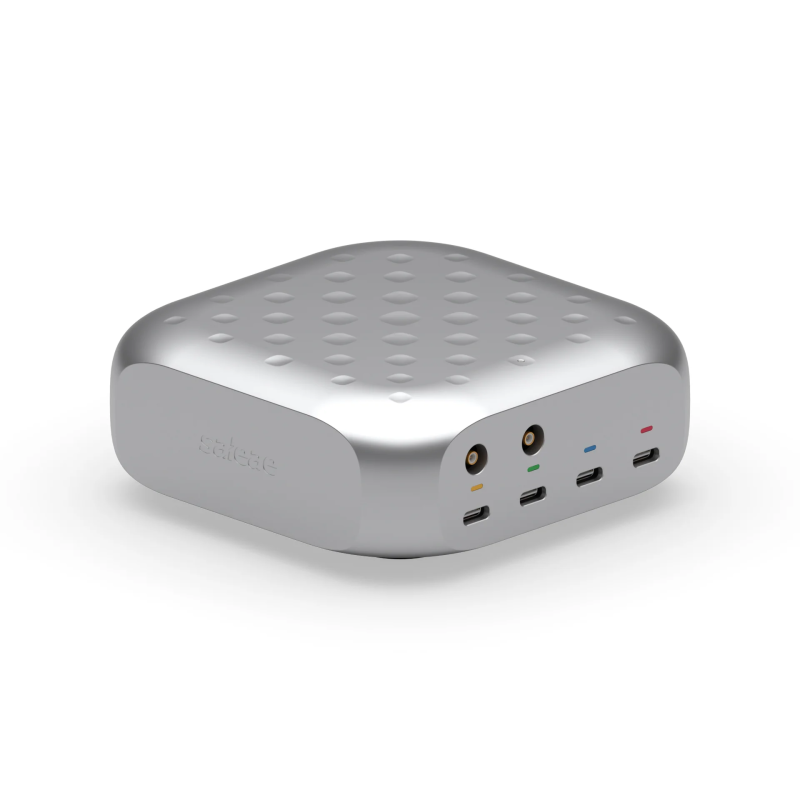

Saleae Logic MSO 2Ch 100MHz - 2-kanałowy oscyloskop 100MHz z analizator logicznym

Opis

Logic MSO to zaawansowany oscyloskop z wbudowanym analizatorem logicznym, zaprojektowany specjalnie z myślą o programistach systemów wbudowanych i inżynierach elektroniki. Urządzenie łączy w sobie 2-kanałowy oscyloskop analogowy oraz wielokanałowy analizator cyfrowy, oferując wyjątkowo głęboką rejestrację sygnałów i ciągłe dekodowanie protokołów. Dzięki pasmu 100 MHz i próbkowaniu do 1 GS/s, Logic MSO pozwala uchwycić nawet bardzo szybkie zdarzenia. Ogromną zaletą jest możliwość zapisu każdego przebiegu, co umożliwia cofanie się do wcześniejszych zdarzeń i dokładną analizę problemów trudnych do odtworzenia. Urządzenie obsługuje 25 protokołów komunikacyjnych już po wyjęciu z pudełka, a dodatkowe dekodery są dostępne w materiałach udostępnianych przez społeczności. Logic MSO potrafi rejestrować miliardy przejść cyfrowych oraz przeszukiwać miliony zdekodowanych wiadomości. W przeciwieństwie do klasycznych oscyloskopów, eliminuje ręczne zrzuty ekranu i żmudne pomiary. Całość działa w środowisku, które obsługuje skrypty w Pythonie, umożliwiając automatyzację pomiarów i testów. Dzięki temu Logic MSO doskonale sprawdza się w debugowaniu magistral, analizie czasowej oraz testach prototypów. Jest to nowoczesne narzędzie, które znacząco przyspiesza pracę nad projektami elektronicznymi.

Właściwości

• Liczba kanałów oscyloskopu: 2
• Szerokość pasma oscyloskopu: 100 MHz
• Częstotliwość próbkowania (analog): 1.0 GS/s
• Rozdzielczość oscyloskopu: 9 bit
• Głębokość próbkowania (analog): 100M próbek
• Kanały cyfrowe: 8 (rozszerzalne do 20)
• Częstotliwość próbkowania (cyfrowa): 1.0 GS/s
• Głębokość próbkowania (cyfrowa): 100M
• Maksymalna szybkość przejść cyfrowych: 300M przejść/s
• Impedancja wejściowa: 1 MΩ || 16 pF (nominalnie)
• Zakres napięcia wejściowego: 10 mVpp – 60 Vpp
• Dokładność wzmocnienia DC: ±2% pełnego zakresu
• Dokładność offsetu DC: ±1% pełnego zakresu ±2 mV
• Dokładność DC: dokładność wzmocnienia DC ± dokładność offsetu DC
• Stopnie wzmocnienia: 0 dB – 38 dB (krok 2 dB)
• Zakres offsetu DC: ±2.0 V (krok 75 µV)
• Tłumienie: 1x (0 dB), 10x (10 dB), 100x (20 dB)
• Sprzężenie wejściowe: AC / DC (przełączalne)
• Częstotliwość odcięcia AC: 7 Hz (nominalnie)
• Ograniczenie pasma: 20 MHz (przełączalne)
• Izolacja między kanałami: ≥ 50 dB
• Maksymalne napięcie wejściowe: ±30 V (derating 20 dB/dekadę powyżej 20 MHz)
• Zakres podstawy czasu: 60 ns – 200 s
• Kroki podstawy czasu: ciągłe
• Obliczeniowy czas narastania: ≤ 3.5 ns
• Rozdzielczość czasowa: 1 ns
• Dokładność podstawy czasu: ±25 ppm
• Starzenie podstawy czasu: ±5 ppm przy 25°C
• Błąd kanał–kanał (analog): ≤ 1 ns
• Błąd analog–cyfra: ≤ 1 ns ± 1 próbka
• Błąd kanał–kanał (cyfrowy): ≤ 1 ns (1 próbka)
• Zasilanie: USB-C PD 20V / 1.5A (30W)
• Wymiary: 114 × 114 × 46 mm
• Waga: 1.36 kg

W zestawie

• 2 x sondy analogowe (stałe 10:1) z akcesoriami:
  • 2 x końcówka z chwytakiem
  • 2 x krokodylkowy przewód uziemiający
  • 2 x sprężynowe uziemienie
  • 2 x gniazdo uziemienia
  • 2 x klips testowy
• Narzędzia do kompensacji sondy:
  • 1 x generator impulsów
  • 1 x ceramiczny śrubokręt
• 2 x adapter BNC do SMB
• 2 x sondy cyfrowe z akcesoriami:
  • 2 x wiązka 5-przewodowa
  • 10 x klips testowy
  • 10 x adapter pin-pin
  • 4 x adapter pin-sonda
• Kabel USB-A do USB-C 1,8 m, adapter USB-A do USB-C
• Kabel USB-C do USB-C 3,0 m, zasilacz USB-C 30 W
• Futerał transportowy
