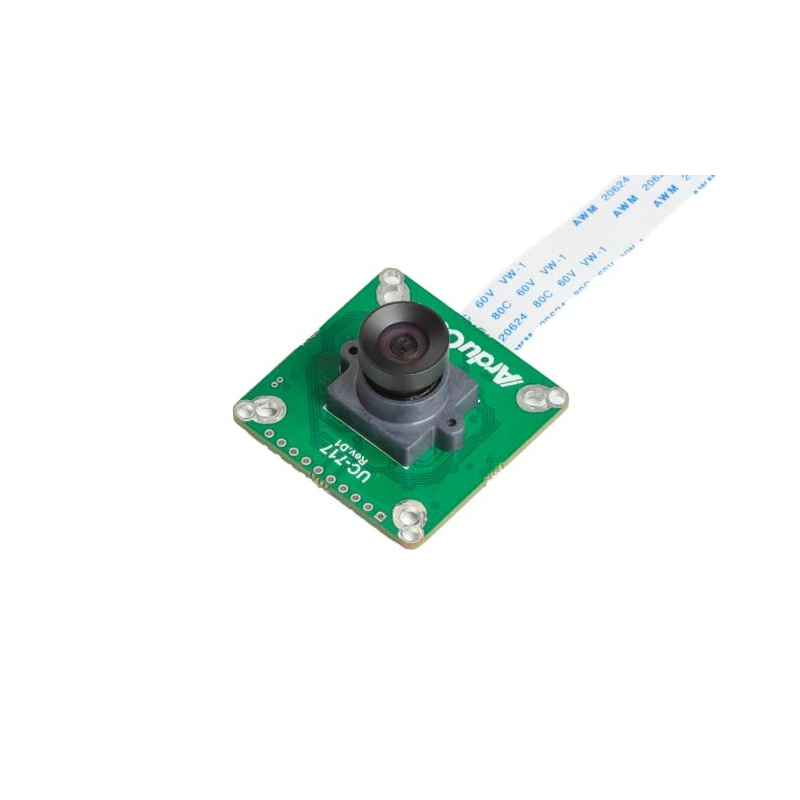

ArduCAM 1.58MP IMX296 Mono Global Shutter - moduł kamery z sensorem 1.58MP IMX296 dla Raspberry Pi

Opis

Arducam 1.58MP IMX296 Mono Global Shutter to zaawansowany moduł kamery przeznaczony do systemów wizyjnych opartych na platformie Raspberry Pi. Urządzenie wykorzystuje wysokiej jakości monochromatyczny sensor Sony IMX296 o rozdzielczości 1,58 MP, który wyposażono w technologię Global Shutter. Dzięki temu wszystkie piksele są rejestrowane jednocześnie, co eliminuje typowe dla kamer rolling shutter zniekształcenia obrazu powstające podczas rejestrowania szybko poruszających się obiektów. Kamera umożliwia rejestrację obrazu w rozdzielczości 1440 × 1080 przy 60 kl./s, co sprawia, że doskonale sprawdza się w systemach analizy ruchu, automatyce przemysłowej oraz projektach AI.

Moduł wyposażono w obiektyw M12 o szerokim polu widzenia 96°, który zapewnia dużą przestrzeń obserwacji przy jednoczesnym zachowaniu niskiego poziomu zniekształceń optycznych. Konstrukcja z ręczną regulacją ostrości pozwala dostosować ustawienia do specyficznych warunków pracy, takich jak fotografia makro czy środowiska o słabym oświetleniu. Dzięki temu użytkownik może precyzyjnie dopasować ostrość i uzyskać optymalny kontrast obrazu. Kamera jest również wrażliwa na promieniowanie podczerwone (NoIR), co umożliwia jej zastosowanie w systemach monitoringu nocnego lub w projektach wykorzystujących oświetlenie IR.

Urządzenie zostało zaprojektowane jako natywny moduł dla Raspberry Pi, dzięki czemu nie wymaga instalowania dodatkowych sterowników i jest w pełni kompatybilne z narzędziami libcamera oraz biblioteką Picamera2. Obsługuje szeroką gamę modeli, w tym Raspberry Pi 5, 4, 3 A/B oraz Raspberry Pi Zero. W zestawie znajdują się dwa elastyczne przewody FPC umożliwiające podłączenie zarówno do starszych, jak i nowszych wersji złącza kamery. Dzięki kompaktowym wymiarom, niewielkiemu poborowi mocy oraz wysokiej jakości obrazu moduł doskonale sprawdzi się w projektach takich jak systemy bezpieczeństwa, monitoring przyrody, automatyka przemysłowa, systemy wizyjne oraz projekty sztucznej inteligencji.

Właściwości

• Sensor obrazu: Sony IMX296
• Rozdzielczość: 1.58 MPx
• Typ obrazu: monochromatyczny
• Typ migawki: Global Shutter
• Format optyczny sensora: 1/2.9"
• Rozmiar piksela: 3.45 µm × 3.45 µm
• Aktywny obszar sensora: 1440(H) × 1080(V)
• Powierzchnia obrazu sensora: 5.023 mm × 3.788 mm (przekątna 6.3 mm)
• Format wyjściowy: RAW10
• Rozdzielczość i liczba klatek: 1440 × 1080 @ 60 fps
• Obiektyw:
  • Typ ostrości: Fixed Focus
  • Pole widzenia (FOV): 96° (D) × 89° (H) × 58° (V)
  • Mocowanie obiektywu: M12
  • Przysłona: F2.8
  • Ogniskowa: 2.8 mm
  • Czułość na podczerwień: NoIR – sensor wrażliwy na światło IR
  • Domyślna odległość ostrości: 50 cm
  • Zakres głębi ostrości (DOF): 26 cm – nieskończoność
  • Zniekształcenia: < 1.50%
• Obsługa zewnętrznego wyzwalania
• Obsługiwana platforma: Raspberry Pi
• Obsługiwane systemy operacyjne: Bullseye / Bookworm / Trixie
• Interfejs kamery: MIPI CSI-2
• Liczba linii MIPI: 1-Lane Driver
• Napięcie pracy: 3.3 V
• Pobór mocy: 0.85 W
• Wymiary: 38 × 38 mm
• Masa całkowita: 14 g

W zestawie

• ArduCAM 1.58MP IMX296 Mono Global Shutter MIPI
• Przewód FFC 15 cm 22-22 pin
• Przewód FFC 15 cm 15-22 pin
