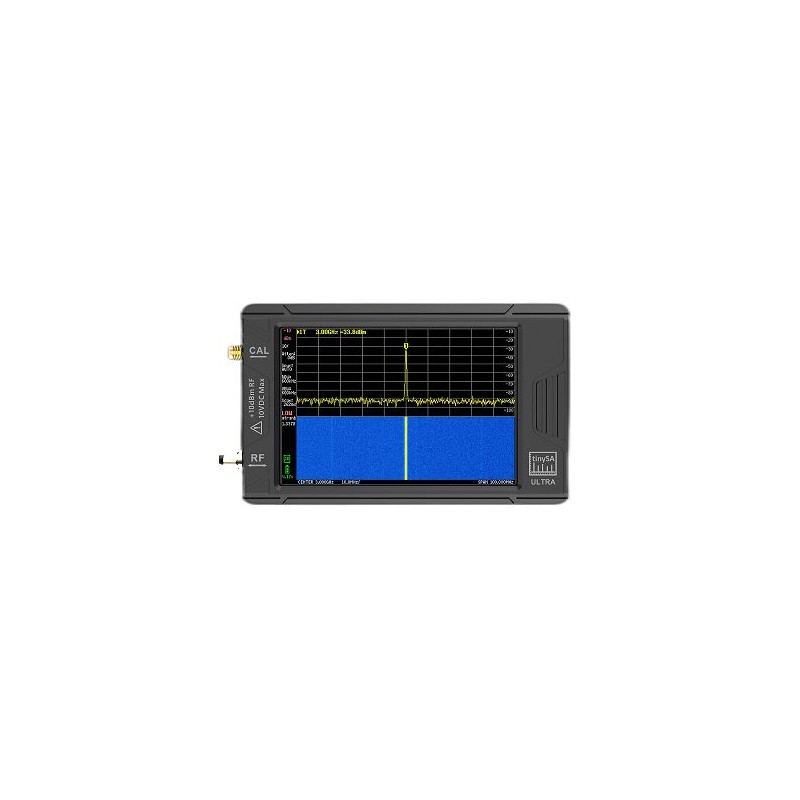

TinySA Ultra - analizator sieci 100kHz - 5,3GHz z wyświetlaczem 4"

Opis

Wektorowy analizator sieci to zaawansowane narzędzie w dziedzinie analizy sygnałów elektromagnetycznych, oferujące wszechstronne możliwości pomiarowe w zakresie częstotliwości od 100 kHz do 5,3 GHz. Wyróżnia się on nie tylko kompaktową budową, ale także przejrzystym wyświetlaczem o przekątnej 4 cala, na którym dostępne są informacje o mierzonej charakterystyce sygnału oraz wynikach analizy. Wartościowe dane można z łatwością odczytać dzięki kolorowej prezentacji, a maksymalnie 450 punktów skanowania na wykresie widma dostarcza szczegółowych informacji o zachodzących procesach.

Analizator wyposażony jest w dwa wejścia: wejście o zakresie 0,1 MHz do 800 MHz oraz wejście w trybie Ultra obejmujące pasmo do 5,3 GHz. Wbudowany generator sygnału stanowi dodatkową funkcję analizatora. Z dwoma wyjściami, generuje falę sinusoidalną dla zakresu od 0,1 MHz do 800 MHz oraz falę prostokątną w zakresie do 5,3 MHz. Analizator posiada filtry pasmowoprzepustowe o przełączanej rozdzielczości, pozwalając na precyzyjną selekcję pasma analizy. Rozdzielczość ta może być dostosowywana w zakresie od 200 Hz do 850 kHz, co pozwala na badanie zarówno szczegółowych, jak i szerokopasmowych sygnałów.

W celu zapewnienia dokładności pomiarów, analizator wyposażono w tłumik krokowy wejścia, którego poziom można regulować od 0 dB do 31 dB. Należy zaznaczyć, że tłumik nie może być używany w połączeniu z LNA (wzmacniaczem niskoszumowym), aby uniknąć zakłóceń. Do kalibracji i autotestów służy wbudowany generator sygnału kalibracyjnego, który gwarantuje dokładność i spójność wyników pomiarów. Możliwość podłączenia analizatora do komputera za pośrednictwem złącza USB umożliwia przenoszenie i archiwizowanie danych, co wspomaga analizę i raportowanie wyników. Urządzenie ma wbudowany akumulator, dzięki czemu może służyć jako przenośny analizator sieci i pracować przez co najmniej 2 godziny bez dostępu do źródła zasilania.

Właściwości

• Wyświetlacz: 4"
• Analizator widma z dwoma wejściami
• Wysokiej jakości wejście dla 0.1 MHz do 800 MHz, wejście w trybie Ultra do 5,3 GHz, możliwość obserwowania sygnałów do 12 GHz
• Generator sygnału z dwoma wyjściami, wyjściem fali sinusoidalnej dla 0,1 MHz do 800 MHz i wyjściem fali prostokątnej do 5,3 GHz
• Filtry pasmowoprzepustowe o przełączanej rozdzielczości dla obu zakresów od 200 Hz do 850 kHz
• Wbudowane opcjonalne LNA 20dB
• Kolorowy wyświetlacz pokazujący maksymalnie 450 punktów skanowania
• Gniazdo kart microSD
• Tłumik krokowy wejścia od 0dB do 31dB (nie może być używany w połączeniu z LNA)
• Wbudowany generator sygnału kalibracyjnego, który służy do automatycznego autotestu i kalibracji
• Możliwość podłączenia do komputera przez złącze USB
• Akumulator pozwalający na co najmniej 2 godziny pracy
• Maksymalny poziom wejściowy +10dBm

W zestawie

• TinySA Ultra
• 2 x przewód SMA M-M
• Zestaw kalibracyjny
• Adapter SMA F-F
• Przewód USB
