Basic SPDT Relay Carrier - płytka ze złączem do przekaźnika SPDT
ID: 1201586
5902186330924
14,98 zł
Brutto
12,18 zł Netto
Kompaktowa płytka umożliwiająca łatwe podłączenie standardowego przekaźnika SPDT typu „sugar cube” w projektach elektronicznych. Zintegrowany tranzystor MOSFET pozwala na sterowanie przekaźnikiem przy pomocy sygnału logicznego od 2.5 V do 20 V, a dwie diody LED informują o stanie jego pracy. Moduł wyposażono w złącze JST SH 3-pin oraz otwory pod terminale 5 mm, co ułatwia montaż i integrację z mikrokontrolerami. Pololu 5664
Opis
Basic SPDT Relay Carrier (bez przekaźnika) to kompaktowa płytka, która ułatwia integrację standardowego przekaźnika typu SPDT („sugar cube”) w projektach elektronicznych. Płytka wyposażona jest w wbudowany tranzystor MOSFET umożliwiający sterowanie przekaźnikiem przy użyciu niskoprądowego sygnału cyfrowego oraz dwie diody LED sygnalizujące stan załączenia cewki.
Na płytce znajdują się wszystkie elementy SMD, w tym dioda zabezpieczająca, dioda Zenera dla szybkiego rozładowania prądu cewki oraz złącze JST SH 3-pin (EN, VDD, GND) do wygodnego podłączenia sygnałów sterujących. Płytka jest kompatybilna z kablami JST SH oferowanymi przez Pololu (brak w zestawie). Złącza dla styków przekaźnika (COM, NO, NC) dostępne są w postaci otworów dopasowanych do złącz śrubowych o rastrze 5 mm, co umożliwia elastyczne dopasowanie do wymogów projektu.
Moduł został zaprojektowany z zachowaniem wysokich standardów bezpieczeństwa — ścieżki sygnałowe posiadają izolację 1.5 mm, a cała płytka cechuje się zwartą i przejrzystą konstrukcją ułatwiającą montaż. Płytka nie zawiera przekaźnika, dzięki czemu użytkownik może dobrać model zgodny z własnymi potrzebami (np. 5 V lub 12 V w standardowym formacie „sugar cube”). To idealne rozwiązanie dla osób budujących układy automatyki, systemy sterowania, projekty edukacyjne i hobbystyczne, gdzie wymagana jest niezawodność oraz łatwa integracja z mikrokontrolerami.
Właściwości
- Płytka dla przekaźnika SPDT (Single Pole Double Throw)
- Przekaźnik: brak w zestawie (kompatybilny z przekaźnikami „sugar cube”)
- Sterowanie: tranzystor BSS138K MOSFET
- Napięcie sterujące (EN): od 2.5 V do 20 V
- Złącza sterujące: 3-pin JST SH (EN, VDD, GND)
- Złącza dla styków: otwory pod terminale 5 mm
- Wskaźniki LED: 2 diody sygnalizujące stan aktywacji przekaźnika
- Dodatkowe elementy: dioda Zenera, dioda zabezpieczająca flyback
- Układ ścieżek: minimalny odstęp izolacyjny 1.5 mm
- Montaż: 4 otwory pod śruby #2 lub M2
- Zgodność z przekaźnikami: Omron G5LE-14-DC5, G5LE-14-DC12 i podobne
- Napięcie pracy: zależne od zastosowanego przekaźnika
- Wymiary: ok. 25 × 30 mm
- Waga: 2,5g
1201586
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Przekaźnik elektromagnetyczny SRD-05VDC-SL-C o napięciu cewki 5 V pozwala na sterowanie urządzeniami sieciowymi i niskonapięciowymi w projektach elektronicznych. Odpowiedni do płytek PCB, modułów sterujących i systemów automatyki.
2,31 zł
Brak terminu dostawy
Brak towaru
Produkty z tej samej kategorii (16)
Moduł z 2 przekaźnikami SSR o obciążeniu do 3 A. Płytka komunikuje się przez interfejs USB. Numato Lab SSR20001-DC
421,93 zł
3 tyg.
Brak towaru
Moduł z 4 przekaźnikami JZC-11F o obciążeniu 5 A. Umożliwia przełączenie urządzeń o dużej mocy za pomocą mikrokontrolera. Komunikacja I2C. SparkFun COM-16566
170,59 zł
24h
Dostępna ilość: 1
Dostępny
Podwójny sterownik silników DC przeznaczony dla Arduino, który umożliwia zasilanie silnika napięciem w zakresie 4,5-28V i poborze prądu przy pracy ciągłej 2,6A (5A w szczycie) dwóch silników DC. Pololu 2520
122,25 zł
24h
Dostępna ilość: 1
Dostępny
Moduł przeznaczony do obsługi czterech enkoderów inkrementalnych. Odczytuje obrót enkodera i przesyła informacje przez interfejs I2C. Adafruit 5752
39,22 zł
24h
Dostępna ilość: 2
Dostępny

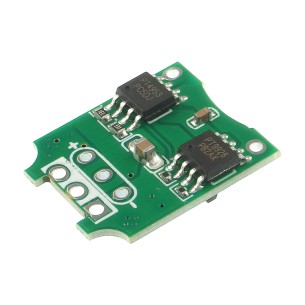

Moduł sterownika RC typu ESC z odbiornikiem FlySky przeznaczony do dwóch silników szczotkowych o napięciu zasilania od 2,5 do 5 V i poborze prądu 2 A
