ID: 1201586
14,98 zł
Brutto

12,18 zł Netto

Kompaktowa płytka umożliwiająca łatwe podłączenie standardowego przekaźnika SPDT typu „sugar cube” w projektach elektronicznych. Zintegrowany tranzystor MOSFET pozwala na sterowanie przekaźnikiem przy pomocy sygnału logicznego od 2.5 V do 20 V, a dwie diody LED informują o stanie jego pracy. Moduł wyposażono w złącze JST SH 3-pin oraz otwory pod terminale 5 mm, co ułatwia montaż i integrację z mikrokontrolerami. Pololu 5664

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

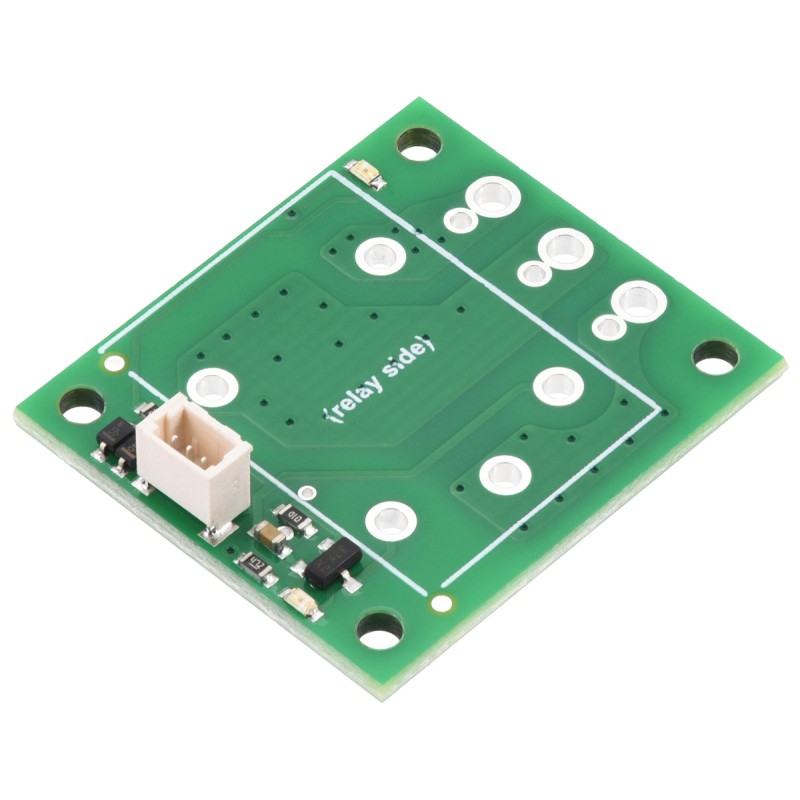

Basic SPDT Relay Carrier (bez przekaźnika) to kompaktowa płytka, która ułatwia integrację standardowego przekaźnika typu SPDT („sugar cube”) w projektach elektronicznych. Płytka wyposażona jest w wbudowany tranzystor MOSFET umożliwiający sterowanie przekaźnikiem przy użyciu niskoprądowego sygnału cyfrowego oraz dwie diody LED sygnalizujące stan załączenia cewki.

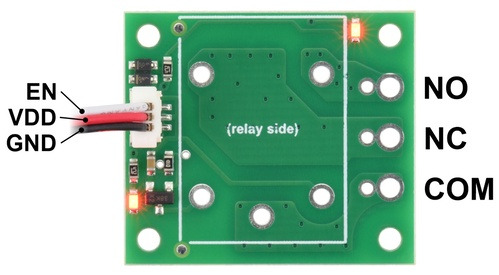

Na płytce znajdują się wszystkie elementy SMD, w tym dioda zabezpieczająca, dioda Zenera dla szybkiego rozładowania prądu cewki oraz złącze JST SH 3-pin (EN, VDD, GND) do wygodnego podłączenia sygnałów sterujących. Płytka jest kompatybilna z kablami JST SH oferowanymi przez Pololu (brak w zestawie). Złącza dla styków przekaźnika (COM, NO, NC) dostępne są w postaci otworów dopasowanych do złącz śrubowych o rastrze 5 mm, co umożliwia elastyczne dopasowanie do wymogów projektu.

Moduł został zaprojektowany z zachowaniem wysokich standardów bezpieczeństwa — ścieżki sygnałowe posiadają izolację 1.5 mm, a cała płytka cechuje się zwartą i przejrzystą konstrukcją ułatwiającą montaż. Płytka nie zawiera przekaźnika, dzięki czemu użytkownik może dobrać model zgodny z własnymi potrzebami (np. 5 V lub 12 V w standardowym formacie „sugar cube”). To idealne rozwiązanie dla osób budujących układy automatyki, systemy sterowania, projekty edukacyjne i hobbystyczne, gdzie wymagana jest niezawodność oraz łatwa integracja z mikrokontrolerami.

Właściwości

  • Płytka dla przekaźnika SPDT (Single Pole Double Throw)
  • Przekaźnik: brak w zestawie (kompatybilny z przekaźnikami „sugar cube”)
  • Sterowanie: tranzystor BSS138K MOSFET
  • Napięcie sterujące (EN): od 2.5 V do 20 V
  • Złącza sterujące: 3-pin JST SH (EN, VDD, GND)
  • Złącza dla styków: otwory pod terminale 5 mm
  • Wskaźniki LED: 2 diody sygnalizujące stan aktywacji przekaźnika
  • Dodatkowe elementy: dioda Zenera, dioda zabezpieczająca flyback
  • Układ ścieżek: minimalny odstęp izolacyjny 1.5 mm
  • Montaż: 4 otwory pod śruby #2 lub M2
  • Zgodność z przekaźnikami: Omron G5LE-14-DC5, G5LE-14-DC12 i podobne
  • Napięcie pracy: zależne od zastosowanego przekaźnika
  • Wymiary: ok. 25 × 30 mm
  • Waga: 2,5g
