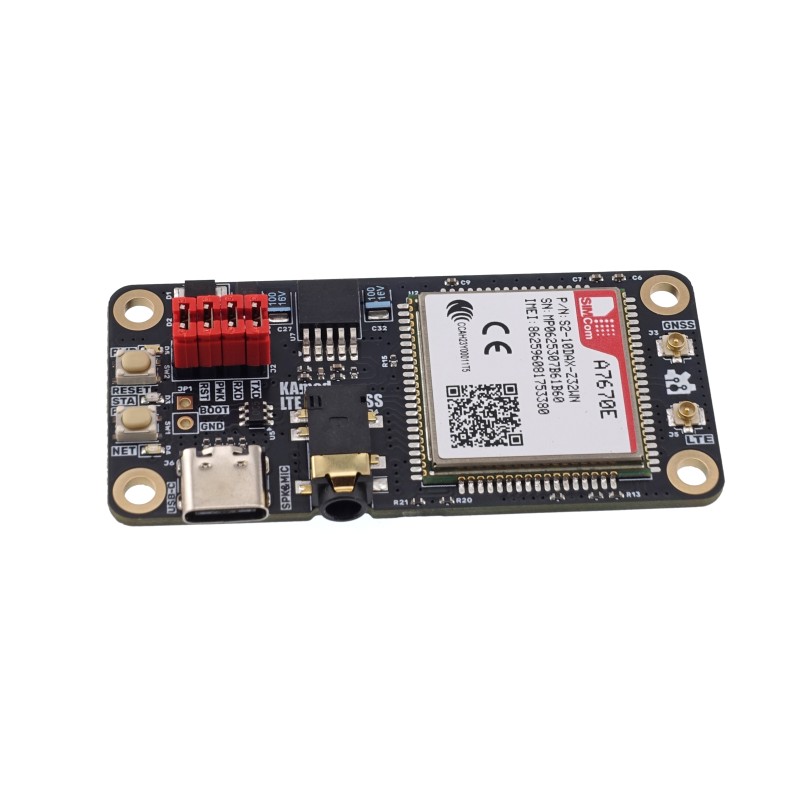

Widok główny
search
  • Widok główny
  • Widok od dołu
  • Pełny zestaw
ID: 1200196
124,67 zł
Brutto

101,36 zł Netto

Moduł komunikacyjny LTE CAT-1 typu HAT z wbudowanym odbiornikiem GNSS, oparty na modemie SimCom A7670E-FASE, przeznaczony do Raspberry Pi. Umożliwia transmisję danych w sieciach LTE i GSM oraz precyzyjne pozycjonowanie GPS w aplikacjach IoT i przemysłowych. KAmod LTE CAT1-GNSS

Brak terminu dostawy
Obecnie brak na stanie

Opis

KAmod LTE CAT1-GNSS pełni rolę modułu komunikacyjnego typu HAT przeznaczonego do realizacji bezprzewodowej transmisji danych oraz pozycjonowania satelitarnego GNSS w projektach opartych na platformie Raspberry Pi oraz kompatybilnych komputerach jednopłytkowych. Konstrukcja oparta została na modemie SimCom A7670E-FASE, obsługującym standard LTE CAT-1, sieci GSM 2G oraz zintegrowany odbiornik GNSS.

Modem realizuje transmisję danych w technologiach LTE-FDD, GPRS, EDGE oraz GSM, zapewniając prędkości do 10 Mb/s w kierunku pobierania i do 5 Mb/s w kierunku wysyłania w sieci LTE CAT-1. Wbudowany odbiornik GNSS obsługujący systemy GPS, GLONASS oraz BeiDou umożliwia precyzyjne określanie pozycji w aplikacjach lokalizacyjnych, telemetrycznych, monitoringu pojazdów oraz systemach IoT wymagających synchronizacji pozycji i czasu.

Obsługa protokołów sieciowych TCP/IP, IPv4, IPv6, FTP, FTPS, HTTP, HTTPS, DNS oraz mechanizmów bezpieczeństwa SSL i TLS umożliwia integrację z systemami serwerowymi, usługami chmurowymi oraz platformami IoT wykorzystującymi MQTT. Sterowanie modemem odbywa się za pomocą komend AT przesyłanych przez interfejs UART 3,3 V lub interfejs USB, który może pracować jako port AT oraz interfejs sieciowy w trybie ECM lub RNDIS.

Płytka zawiera gniazdo karty Micro SIM, złącza antenowe U.FL dla LTE oraz GNSS, kompletne układy zasilania oraz pełne wyprowadzenie 40-pinowego złącza GPIO. Zasilanie realizowane jest napięciem 5 V, dostarczanym przez złącze GPIO lub port USB-C, przy zalecanym prądzie zasilania do 2 A. Moduł przeznaczony został do zastosowań prototypowych, edukacyjnych oraz przemysłowych, gdzie wymagane jest stabilne połączenie LTE CAT-1 oraz funkcje lokalizacyjne GNSS.

Właściwości

  • Modem i komunikacja
    • Modem LTE CAT-1 oparty na module SimCom A7670E-FASE
    • Obsługiwane technologie: LTE-FDD, GSM, GPRS, EDGE
    • Pasma LTE: B1, B3, B5, B7, B8, B20
    • Pasma GSM: 900 MHz, 1800 MHz
  • Transmisja danych
    • Prędkość LTE: do 10 Mb/s (DL), do 5 Mb/s (UL)
    • Prędkość EDGE: do 236,8 kb/s
    • Prędkość GPRS: do 85,6 kb/s
  • GNSS
    • Zintegrowany odbiornik GNSS
    • Obsługiwane systemy: GPS, GLONASS, BeiDou
    • Złącze anteny GNSS: U.FL
  • Protokoły i funkcje sieciowe
    • Protokoły sieciowe: TCP/IP, IPv4, IPv6, Multi-PDP
    • Protokoły aplikacyjne: FTP, FTPS, HTTP, HTTPS, DNS
    • Bezpieczeństwo i IoT: SSL, TLS, MQTT
  • Interfejsy
    • Interfejs sterowania: UART 3,3 V (komendy AT)
    • Interfejs USB: port szeregowy AT, tryb ECM lub RNDIS
    • Złącze audio: wejście/wyjście audio Jack 3,5 mm
  • Karta SIM i anteny
    • Obsługiwana karta SIM: Micro SIM 1,8 V / 3,0 V
    • Złącza antenowe: U.FL (LTE, GNSS)
  • Zasilanie i kompatybilność
    • Napięcie zasilania: 5 V
    • Zalecany prąd zasilania: do 2 A
    • Zasilanie przez GPIO lub USB-C
    • Kompatybilność: Raspberry Pi, Raspberry Pi Zero
    • Złącze GPIO: 40-pin

W zestawie

  • 1 × KAmod LTE CAT1-GNSS – zmontowany i uruchomiony moduł
  • 1 × antena LTE/GSM ze złączem U.FL
  • 1 × aktywna antena GNSS ze złączem U.FL
  • 1 × zestaw śrub i dystansów do montażu na Raspberry Pi
