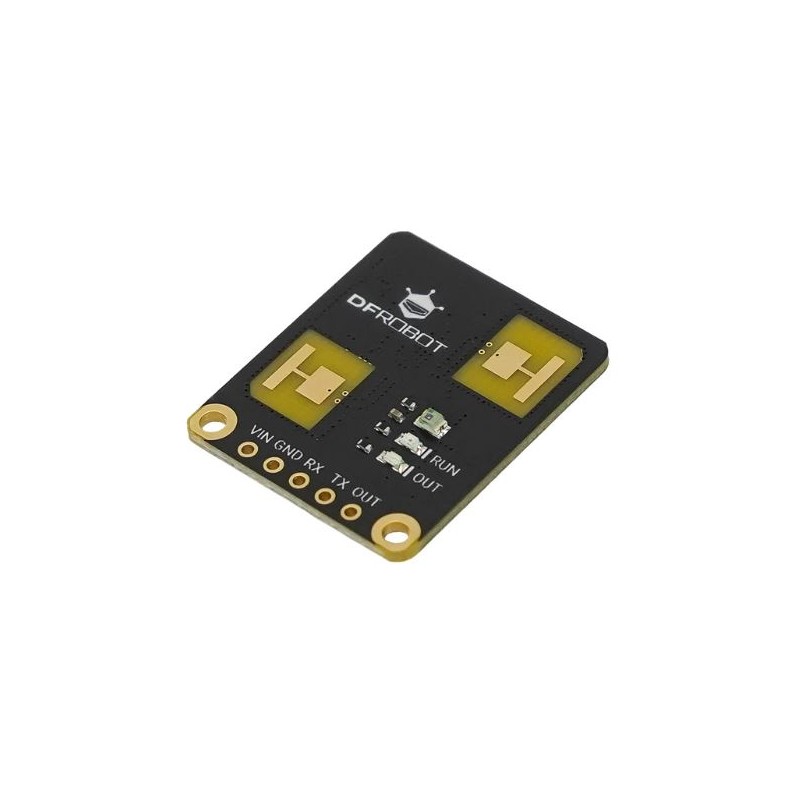

Widok głowny
search
  • Widok głowny
  • Widok od góry
  • Widok od dołu wraz z goldpinami
ID: 1204215
40,07 zł
Brutto

32,58 zł Netto

Czujnik obecności człowieka oparty na radarze 24GHz mmWave z detekcją ruchu i mikroruchów w zakresie do 10 m. Umożliwia wykrywanie osób poruszających się oraz pozostających w bezruchu. Współpracuje z Arduino, ESP32, Raspberry Pi oraz Home Assistant. DFRobot SEN0691

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich DFRobot. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Fermion C4002 mmWave Human Presence Sensor wykorzystuje technologię radarową 24GHz FMCW do wykrywania obecności człowieka w pomieszczeniach. W przeciwieństwie do tradycyjnych czujników PIR, moduł rejestruje nie tylko ruch, ale również mikroruchy, takie jak oddychanie czy minimalne ruchy klatki piersiowej, co umożliwia wykrywanie osób siedzących, śpiących lub pracujących przy biurku.

Zasięg detekcji wynosi do 11 m dla ruchu oraz do 10 m dla obecności statycznej. Szeroki kąt detekcji 120° x 120° pozwala na pokrycie obszaru do 10 x 10 m. Regulowany programowo dystans wykrywania umożliwia dopasowanie obszaru działania do układu pomieszczenia oraz ograniczenie detekcji poza wyznaczoną strefą.


Moduł wyposażony jest w interfejs UART oraz konfigurowalne wyjście OUT, co umożliwia integrację z mikrokontrolerami takimi jak Arduino, ESP32 czy Raspberry Pi. Wsparcie dla ESPHome pozwala na bezpośrednią integrację z Home Assistant, gdzie po wgraniu odpowiedniej konfiguracji dostępne są encje takie jak obecność, odległość oraz poziom energii sygnału.

Algorytm adaptacyjnego filtrowania tła redukuje fałszywe wyzwolenia powodowane przez ruch roślin, zasłon lub inne zakłócenia środowiskowe. Czujnik sprawdza się w systemach automatyki oświetlenia, sterowaniu HVAC, monitoringu obecności oraz aplikacjach IoT wymagających precyzyjnej detekcji człowieka bez użycia kamer.

Właściwości

  • Układ radarowy: 24GHz FMCW mmWave
  • Napięcie pracy: 3,6 – 5,5 V
  • Częstotliwość pracy: 24GHz – 24,25GHz
  • Zasięg detekcji ruchu: Do 11 m
  • Zasięg detekcji statycznej: Do 10 m
  • Kąt detekcji: 120° x 120°
  • Interfejs wyjściowy: UART, OUT konfigurowalne IO
  • Detekcja oświetlenia: 0 – 50 lux
  • Temperatura pracy: -20°C ~ 85°C

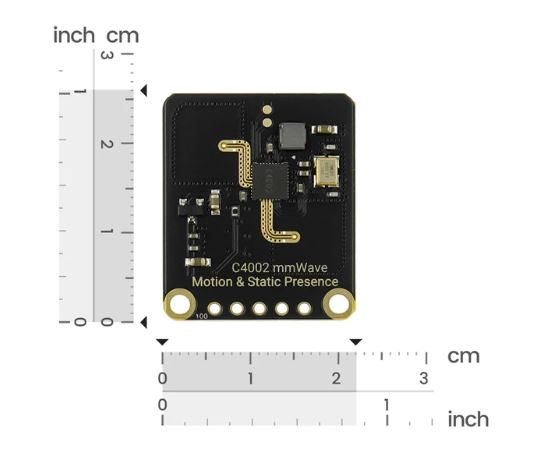

  • Wymiary: 22 x 26 mm

W zestawie

  • Czujnik Fermion C4002 mmWave x1
  • Złącze goldpin 5-pin x1
