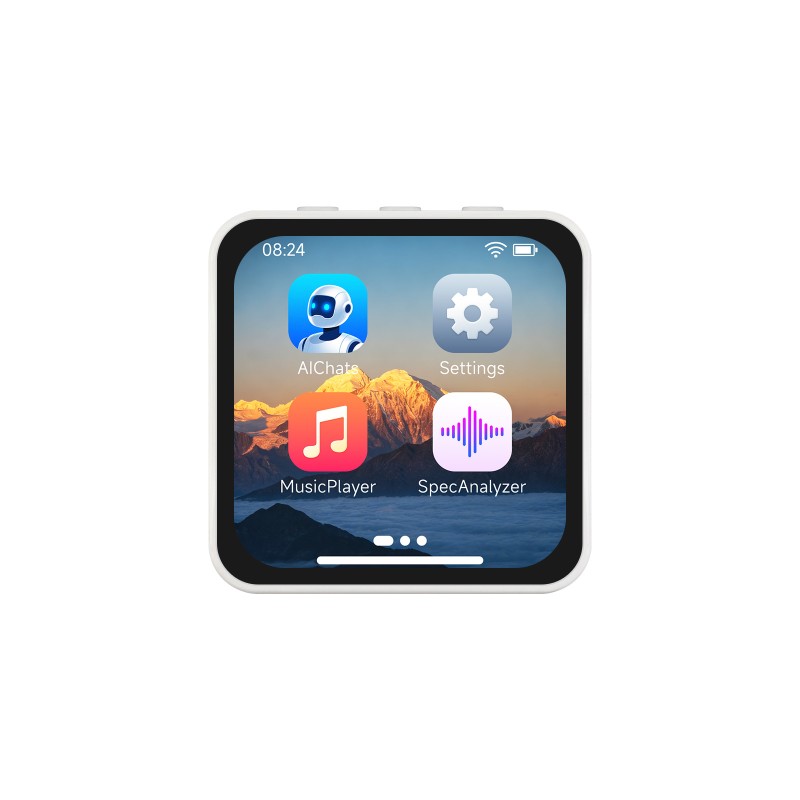

Płytka rozwojowa z ESP32-S3, dotykowym wyświetlaczem AMOLED 2.16" 480 x 480 px, Wi-Fi 2.4 GHz, BLE 5, podwójnym mikrofonem oraz akumulatorem 3.7 V w zestawie. Waveshare ESP32-S3-Touch-AMOLED-2.16

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na układzie ESP32-S3R8 z dwurdzeniowym procesorem Xtensa LX7, pracującym z częstotliwością do 240 MHz. Układ oferuje 512 kB SRAM, 384 kB ROM, 8 MB PSRAM oraz 16 MB pamięci Flash, co umożliwia realizację zaawansowanych aplikacji IoT, systemów komunikacyjnych oraz interfejsów użytkownika.

p1204848-4c2fa1af-ba3a-49a2-b1eb-b871389ee600.pngp1204848-4124c10c-fb7c-410f-a600-a4bd1d24e159.png

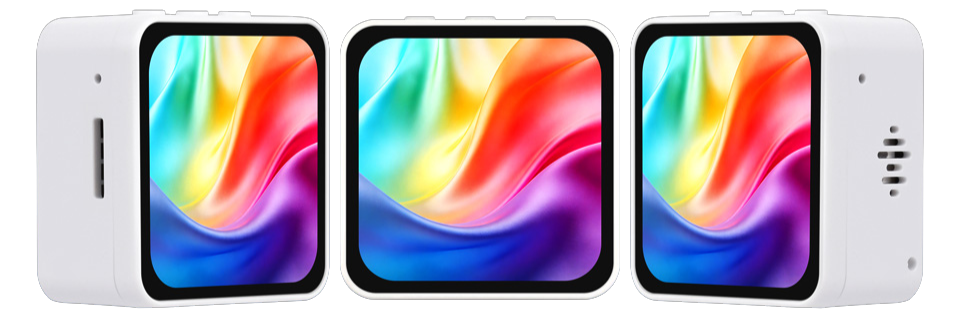

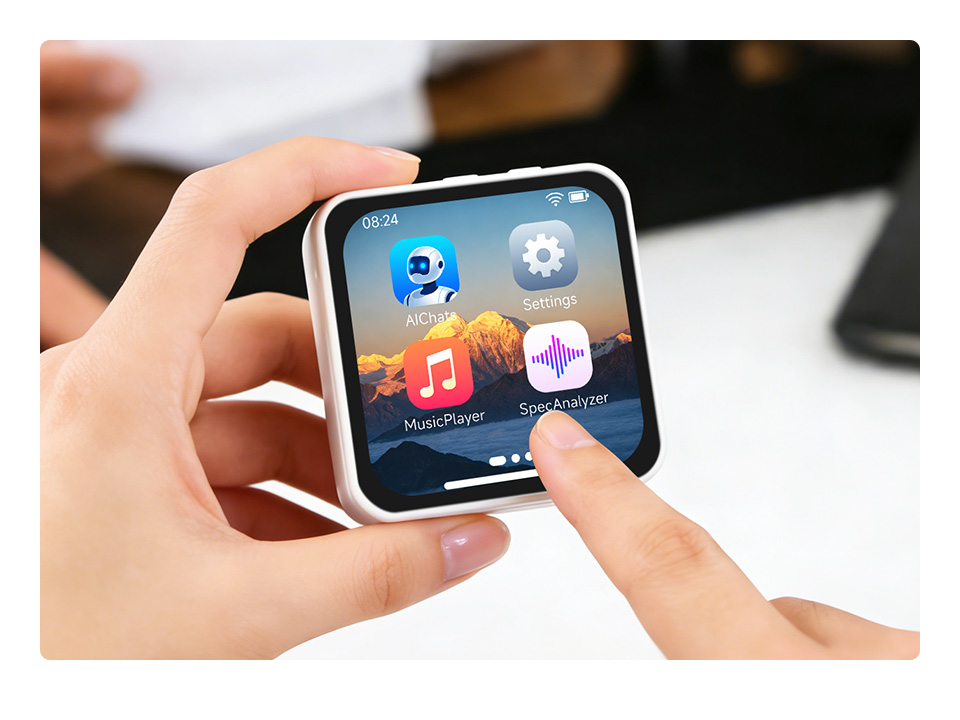

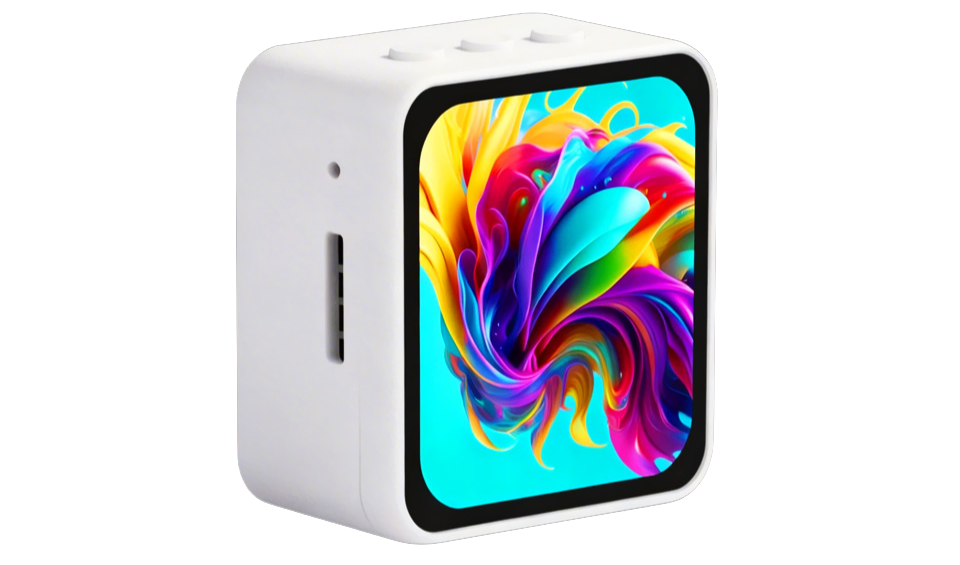

Na płytce zintegrowano wyświetlacz AMOLED o przekątnej 2.16", rozdzielczości 480 x 480 px i 16.7 mln kolorów, wyposażony w pojemnościowy panel dotykowy. Zastosowanie technologii AMOLED zapewnia wysoki kontrast, szerokie kąty widzenia oraz szybki czas reakcji. Wyświetlacz obsługiwany przez interfejs QSPI z kontrolerem CO5300, a panel dotykowy przez układ CST9220.


Konstrukcja zawiera również 6-osiowy moduł IMU, układ RTC, kodek audio oraz podwójny mikrofon z redukcją szumów i układem eliminacji echa, co pozwala na implementację systemów rozpoznawania mowy oraz urządzeń interaktywnych. Złącze MX1.25 umożliwia podłączenie akumulatora Li-Ion 3.7 V (bateria w zestawie) z obsługą ładowania i zarządzania energią przez układ AXP2101.

Łączność bezprzewodowa obejmuje Wi-Fi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE. Programowanie odbywa się przez port USB Type-C, a platforma wspiera ESP-IDF oraz Arduino.

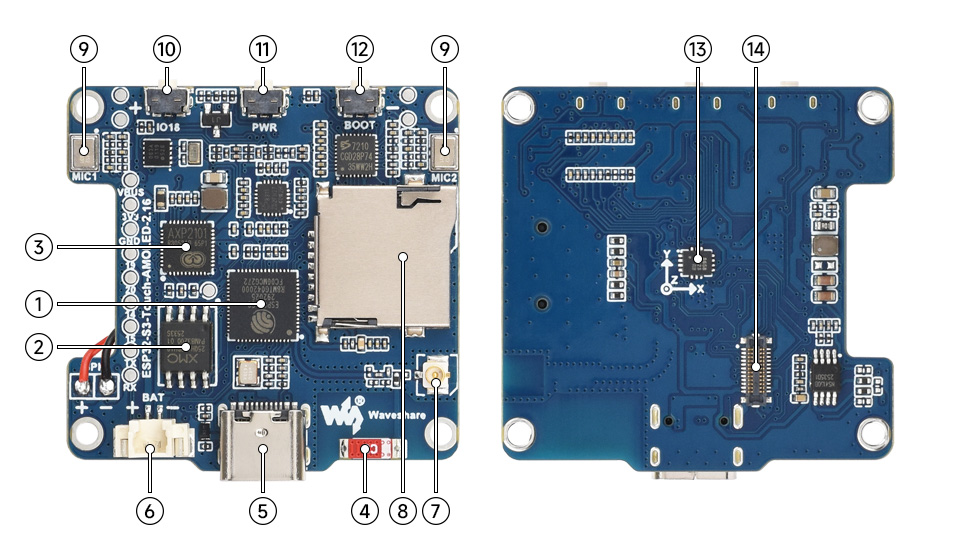

  1. Mikrokontroler: ESP32-S3R8 - układ SoC z Wi-Fi i Bluetooth, częstotliwość do 240 MHz, wbudowane 8 MB PSRAM
  2. Pamięć Flash: 16 MB NOR Flash
  3. Układ zarządzania zasilaniem: AXP2101 - zintegrowany układ zarządzania energią
  4. Antena: Wbudowana, obsługa Wi-Fi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
  5. Złącze USB: USB Type-C do programowania i komunikacji
  6. Złącze akumulatora: MX1.25 2-pin dla akumulatora Li-Ion 3.7 V, obsługa ładowania i rozładowania
  7. Złącze antenowe: IPEX 1, aktywowane przez przelutowanie rezystora
  8. Slot kart pamięci: TF (microSD)
  9. Mikrofony: Podwójne z układem redukcji szumów i eliminacji echa
  10. Przycisk GPIO: GPIO 18, programowalny
  11. Przycisk zasilania: PWR, włączanie i wyłączanie zasilania, programowalny
  12. Przycisk BOOT: Do uruchamiania i debugowania
  13. IMU: QMI8658 - 6-osiowy (3-osiowy akcelerometr + 3-osiowy żyroskop)
  14. Złącze wyświetlacza: 2.16" panel AMOLED

Właściwości

  • Mikrokontroler: ESP32-S3R8 (Xtensa LX7)
  • Architektura: Dual-core 32-bit
  • Częstotliwość taktowania: Do 240 MHz
  • Pamięć SRAM: 512 kB
  • Pamięć ROM: 384 kB
  • PSRAM: 8 MB
  • Pamięć Flash: 16 MB
  • Wyświetlacz: 2.16" AMOLED dotykowy
  • Rozdzielczość: 480 x 480 px
  • Kolory: 16.7 mln
  • Jasność: 600 cd/m²
  • Kontrast: 100000:1
  • Sterownik wyświetlacza: CO5300
  • Interfejs wyświetlacza: QSPI
  • Kontroler dotyku: CST9220
  • Typ dotyku: Pojemnościowy
  • Łączność bezprzewodowa: Wi-Fi 2.4 GHz, Bluetooth 5 LE
  • Antenna: Wbudowana
  • Interfejs USB: USB Type-C
  • Slot kart pamięci: TF
  • IMU: QMI8658 (3-osiowy akcelerometr + 3-osiowy żyroskop)
  • Mikrofon: Podwójny z redukcją szumów i eliminacją echa
  • Kodek audio: Wbudowany
  • Złącze akumulatora: MX1.25 3.7 V Li-Ion
  • Zarządzanie zasilaniem: Układ AXP2101, ładowanie i rozładowanie akumulatora
  • RTC: Wbudowany
  • Przyciski: PWR, BOOT, GPIO
  • Obsługiwane środowiska: ESP-IDF, Arduino

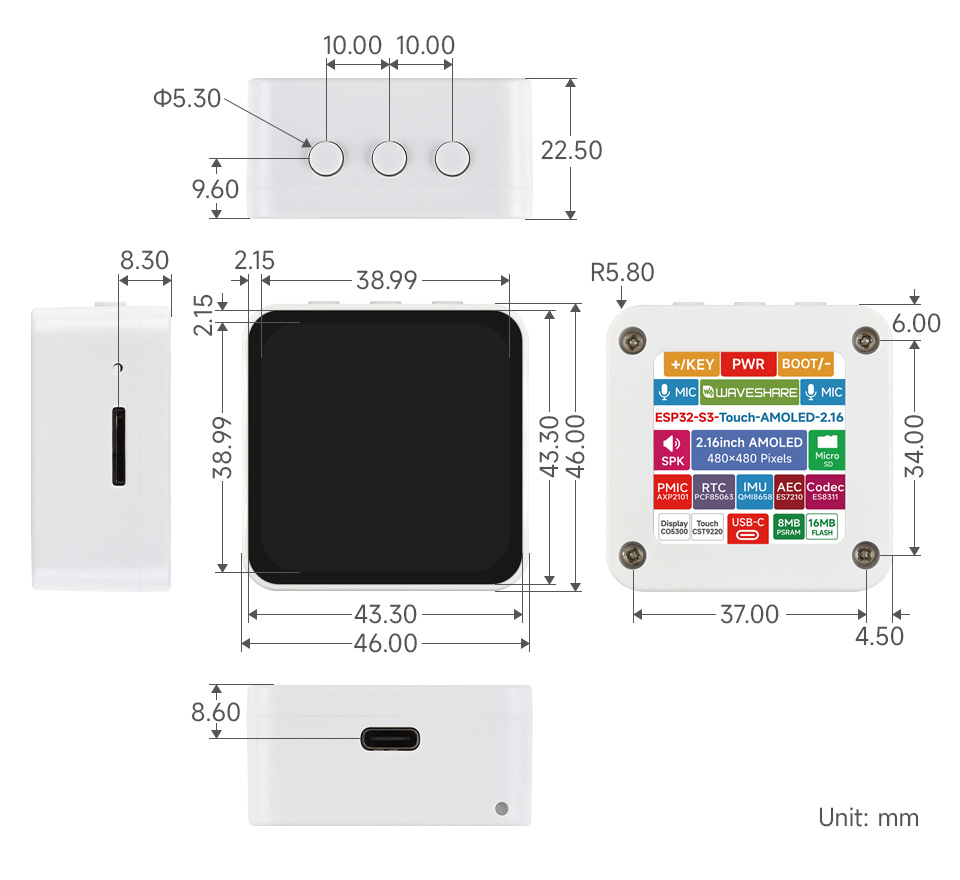

  • Wymiary: 46 x 46 x 22.5 mm
  • Waga: 0.047 kg

W zestawie

  • Płytka rozwojowa ESP32-S3-Touch-AMOLED-2.16
  • Akumulator Li-Ion 3.7 V
  • Izolacyjna przekładka PC
