Zestaw płytki rozwojowej ESP32-P4 z Wi-Fi 6, Ethernet PoE + wyświetlacz + kamera - ESP32-P4-WIFI6-POE-ETH-D - Waveshare 32834

Opis

ESP32-P4-WIFI6-POE-ETH-D została zaprojektowana jako platforma do rozwoju nowoczesnych systemów wbudowanych wymagających wysokiej mocy obliczeniowej, rozbudowanych interfejsów użytkownika oraz bezpiecznej komunikacji sieciowej.

Sercem płytki jest ESP32-P4 z dwurdzeniowym procesorem RISC-V 32-bit 360 MHz, wspieranym przez 32 MB PSRAM oraz 32 MB pamięci Flash. Układ ten zapewnia wysoką wydajność przy jednoczesnym niskim poborze mocy i został wyposażony w akceleratory multimedialne, takie jak ISP, JPEG codec oraz enkoder H.264, co czyni go idealnym do zastosowań wizualnych i audio.

Za komunikację bezprzewodową odpowiada dodatkowy moduł ESP32-C6-MINI, który rozszerza funkcjonalność o Wi-Fi 6 (802.11ax) oraz Bluetooth 5 LE, komunikując się z ESP32-P4 przez interfejs SDIO. Płytka oferuje także Ethernet 100 Mbps z obsługą PoE, umożliwiając jednoczesne zasilanie i transmisję danych jednym przewodem sieciowym.

Płytka ESP32-P4-WIFI6-POE-ETH obsługuje funkcje interakcji głosowej z wykorzystaniem AI, umożliwiając implementację rozpoznawania mowy oraz sterowania urządzeniem za pomocą poleceń głosowych.

Wersja -D zawiera w zestawie 10.1-calowy pojemnościowy wyświetlacz dotykowy MIPI-DSI oraz kamerę kompatybilną z Raspberry Pi, co pozwala na szybkie uruchomienie kompletnych aplikacji HMI, terminali operatorskich oraz systemów wizyjnych.

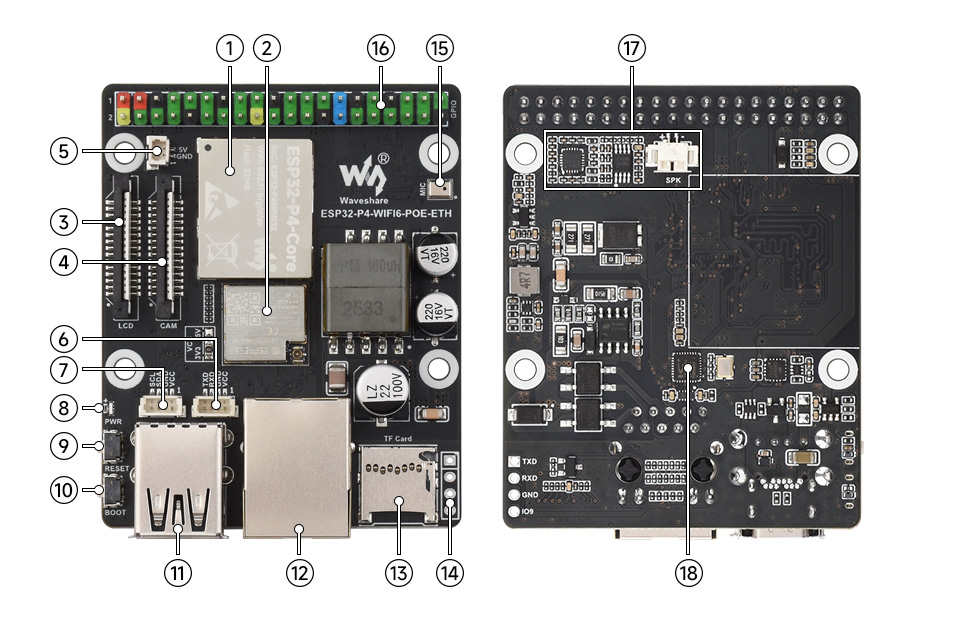

                                                                                                                          Elementy na płycie

1. ESP32-P4-Core – układ ESP32-P4NRW32 z wbudowaną pamięcią NOR Flash 32 MB
2. Moduł ESP32-C6-MINI1-U-H8 – komunikacja przez interfejs SDIO, rozszerza ESP32-P4 o Wi-Fi 6 oraz Bluetooth 5 (LE), wbudowane złącze IPEX 3 do podłączenia zewnętrznej anteny
3. Interfejs wyświetlacza – MIPI-DSI (2-linie)
4. Interfejs kamery – MIPI-CSI (2-linie)
5. Złącze zasilania 5 V
6. Złącze UART SH1.0 4-pin – do programowania i debugowania
7. Złącze I2C SH1.0 4-pin – do podłączania zewnętrznych urządzeń I2C
8. Wskaźnik zasilania (LED)
9. Przycisk RST (reset)
10. Przycisk BOOT – naciśnięcie podczas włączania lub resetu uruchamia tryb programowania
11. Złącza USB Type-A i Type-C w układzie piętrowym – Type-A: USB OTG 2.0 High Speed; Type-C: UART, zasilanie, programowanie i debugowanie
12. Port Ethernet RJ45 100 Mb/s – z obsługą zasilania PoE
13. Gniazdo karty TF – interfejs SDIO 3.0
14. Pady UART dla ESP32-C6
15. Wbudowany mikrofon
16. Złącze 40-pinowe GPIO
17. Układ kodeka audio, wzmacniacz oraz złącze głośnika MX1.25 – 2-pinowe, obsługa głośnika 8 Ω / 2 W
18. IP101 – układ kontrolera Ethernet

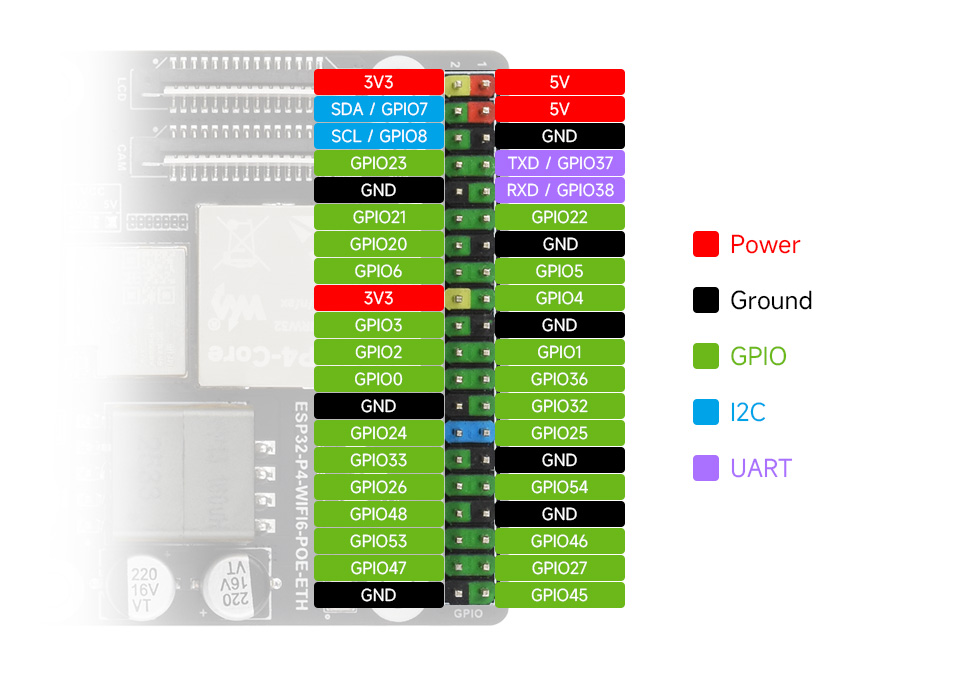

                                                                                                                     Opis wyprowadzeń

Właściwości

• Mikrokontroler główny: ESP32-P4 (RISC-V 32-bit, dual-core, do 360 MHz)
• Mikrokontroler komunikacyjny: ESP32-C6-MINI (Wi-Fi 6, Bluetooth 5 LE)
• Pamięć Flash: 32 MB
• Pamięć PSRAM: 32 MB
• Łączność bezprzewodowa: Wi-Fi 6 (2.4 GHz), Bluetooth 5 LE
• Ethernet: 100 Mbps RJ45
• Zasilanie PoE: tak (przez Ethernet)
• Interfejsy wyświetlacza: MIPI-DSI (2-lane)
• Interfejs kamery: MIPI-CSI (2-lane)
• USB: USB 2.0 OTG High Speed (Type-A), USB-UART (Type-C)
• Audio: mikrofon na płycie, kodek audio, wzmacniacz, złącze głośnika
• Pamięć masowa: gniazdo karty TF (SDIO 3.0)
• GPIO: złącza 2×20 pinów + programowalne GPIO
• Interfejsy peryferyjne: SPI, I2S, I2C, UART, ADC, PWM, MCPWM, RMT, TWAI
• Funkcje multimedialne: ISP, JPEG codec, enkoder H.264
• Funkcje bezpieczeństwa: Secure Boot, szyfrowanie Flash, TRNG, akceleratory kryptograficzne
• Zastosowanie: HMI, edge computing, multimedia, automatyka, systemy wizyjne, IoT/AIoT

W zestawie

• Płytka rozwojowa ESP32-P4-WIFI6-POE-ETH
• Wyświetlacz dotykowy 10.1″ MIPI-DSI
• Kamera Raspberry Pi Camera (B)
• Antena 2.4 GHz
• Głośnik 8 Ω 2 W
• Przewody FFC i kable połączeniowe
• Przewody USB
• Elementy montażowe (dystanse, śruby)
