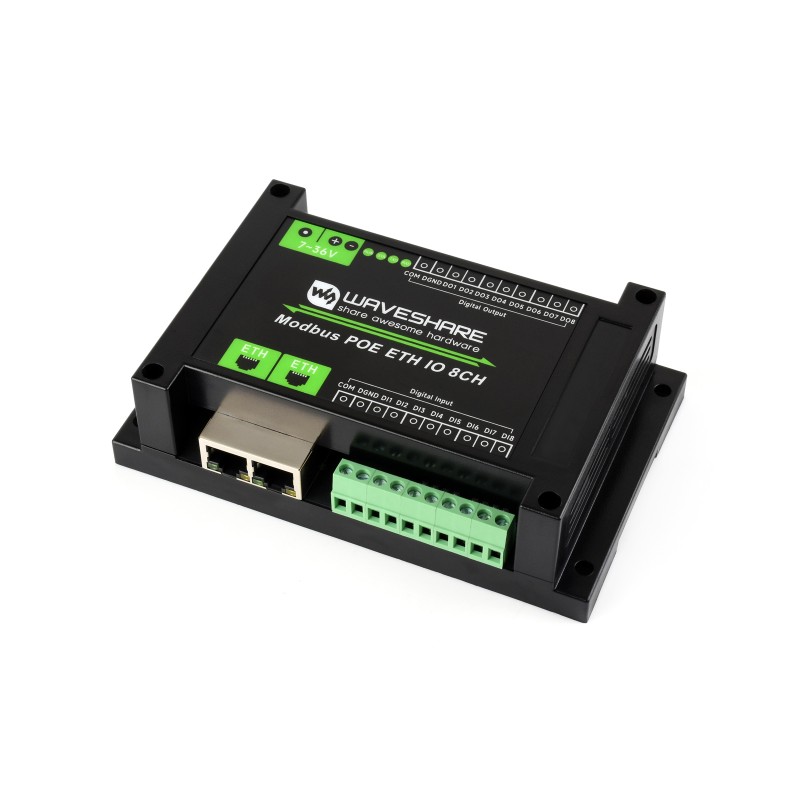

Moduł wejść/wyjść cyfrowych Ethernet 8-kanałowy Modbus TCP/RTU PoE 7-36V - Waveshare 33917

Opis

Przemysłowy moduł wejść i wyjść cyfrowych wyposażony w 8 wejść DI oraz 8 wyjść DO, przeznaczony do monitorowania i sterowania sygnałami w systemach automatyki. Komunikacja poprzez interfejs Ethernet z wykorzystaniem protokołów Modbus TCP oraz Modbus RTU umożliwia integrację z systemami PLC, SCADA oraz aplikacjami IoT.

                                                                                                                     Funkcja główna

Urządzenie obsługuje wiele trybów komunikacji sieciowej, w tym TCP, UDP, HTTP oraz MQTT, co pozwala na elastyczne wdrożenie w różnych architekturach systemów sterowania. Dwa porty Ethernet umożliwiają kaskadowe łączenie modułów oraz komunikację z innymi urządzeniami w sieci.

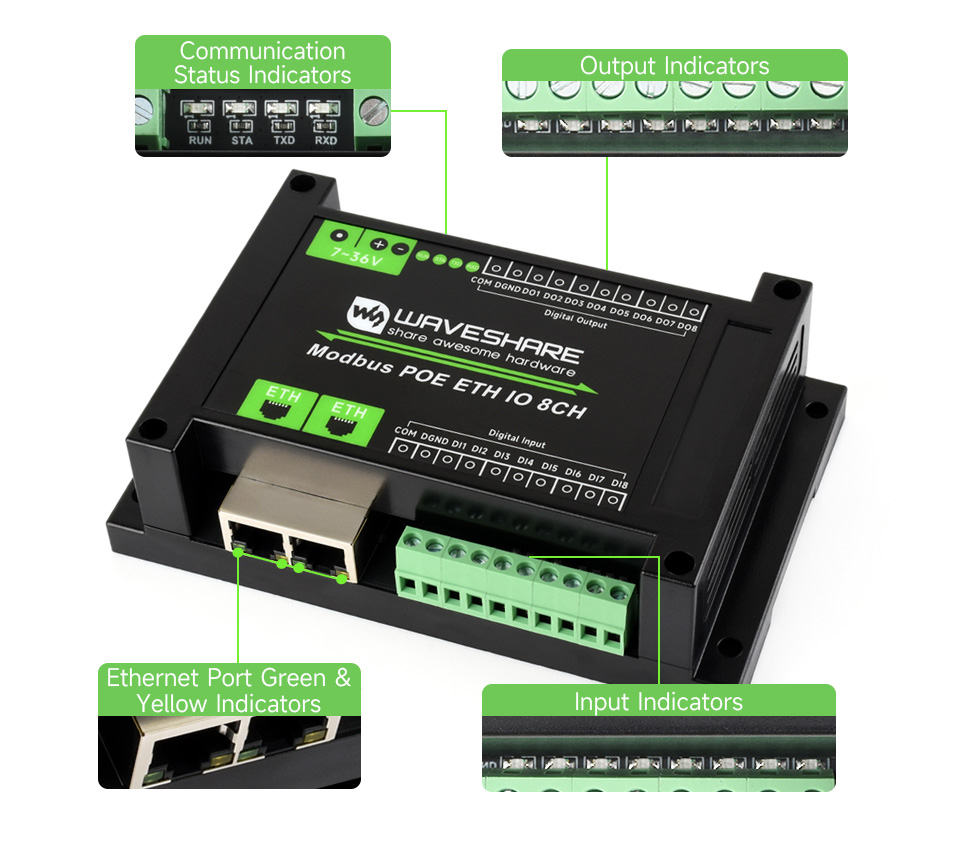

                                                    Interfejsy i złącza                                                                     Zasilanie szerokozakresowe, izolowany interfejs RS485

• RUN – wskaźnik portu Ethernet, miga podczas prawidłowej pracy portu
• STA – wskaźnik MCU, miga podczas prawidłowej pracy mikrokontrolera
• TXD – wskaźnik transmisji TX, miga podczas wysyłania danych
• RXD – wskaźnik transmisji RX, miga podczas odbierania danych
• lewy port Ethernet (zielona dioda) – świeci przy zestawionym połączeniu Ethernet Port 1
• prawy port Ethernet (zielona dioda) – świeci przy zestawionym połączeniu Ethernet Port 2
• lewy port Ethernet (żółta dioda) – świeci przy aktywnym połączeniu TCP
• prawy port Ethernet (żółta dioda) – miga podczas transmisji danych

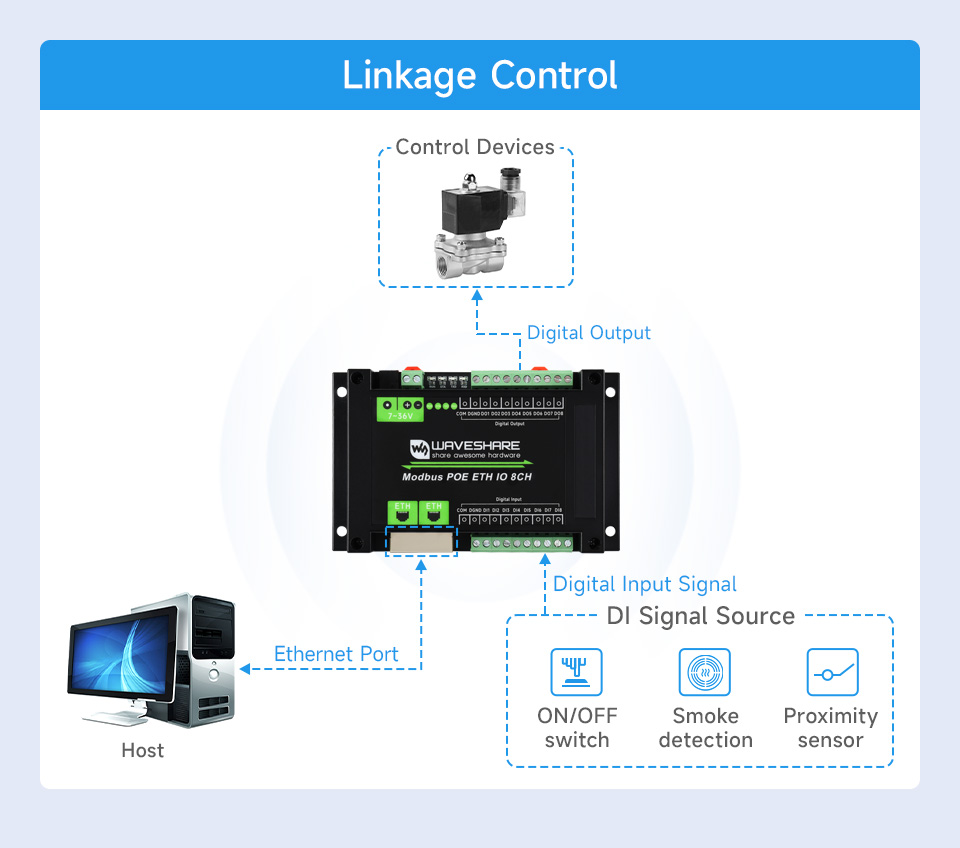

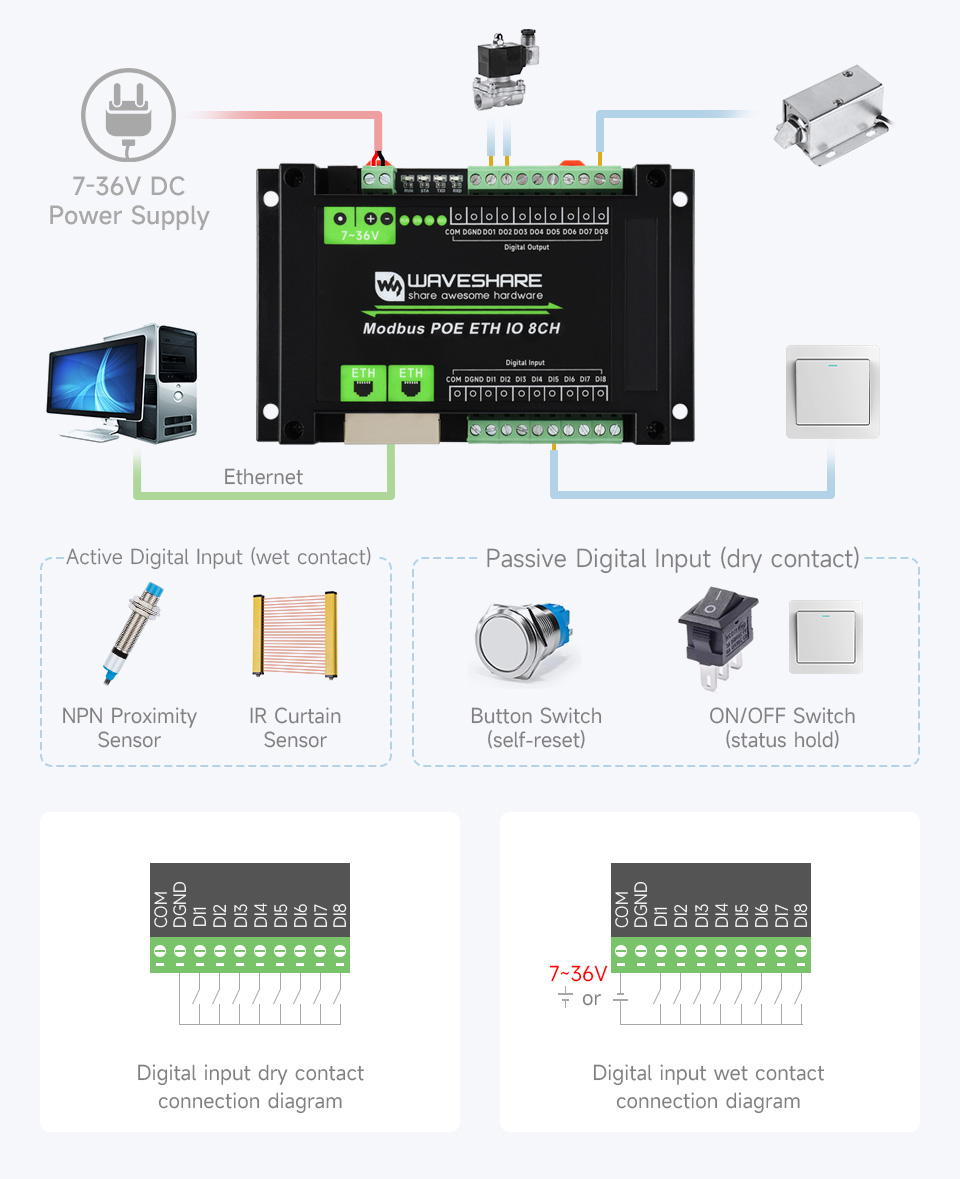

Wejścia cyfrowe obsługują sygnały aktywne i pasywne (PNP/NPN) z optoizolacją i filtracją zakłóceń, natomiast wyjścia typu open-drain z tranzystorami Darlingtona zapewniają prąd do 500 mA na kanał, umożliwiając bezpośrednie sterowanie przekaźnikami i innymi elementami wykonawczymi. Obsługa trybów pracy, takich jak przełączanie, sterowanie czasowe oraz powiązanie wejść z wyjściami, pozwala na realizację funkcji logicznych bez dodatkowego sterownika.

Moduł wyposażony w izolację galwaniczną zasilania i sygnałów, optoizolację oraz zabezpieczenia (TVS, bezpiecznik polimerowy), co zwiększa odporność na zakłócenia i przepięcia. Obsługa zasilania PoE (IEEE 802.3af) oraz zakres 7–36 V DC umożliwiają elastyczne zasilanie. Obudowa przystosowana do montażu na szynie DIN (35 mm) pozwala na instalację w szafach sterowniczych.

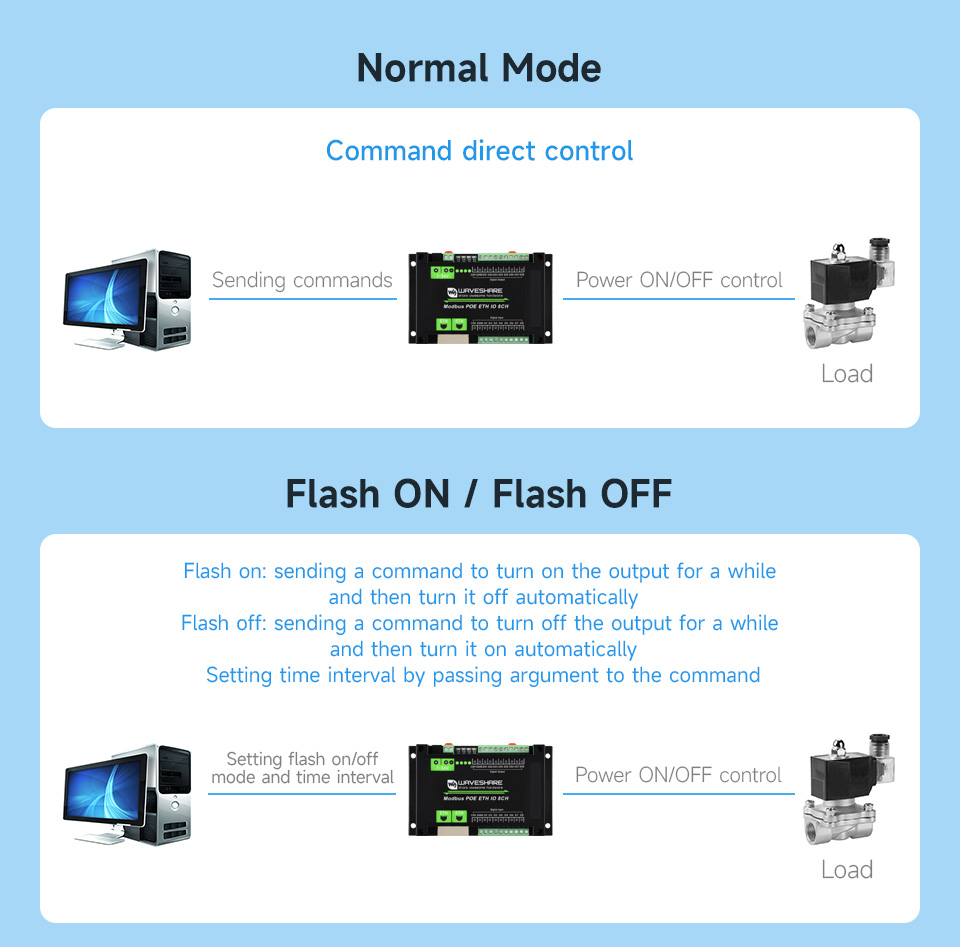

                                                                                         Wiele trybów pracy dla różnych scenariuszy automatyki

Właściwości

• interfejs komunikacyjny: Ethernet (2 × RJ45), RS485 (Modbus RTU)
• protokoły: Modbus TCP, Modbus RTU, TCP, UDP, HTTP, MQTT
• liczba wejść: 8 × DI (PNP/NPN, aktywne/pasywne)
• liczba wyjść: 8 × DO (open-drain, tranzystor Darlingtona)
• prąd wyjściowy: do 500 mA na kanał
• izolacja: galwaniczna (zasilanie i sygnał), optoizolacja
• zabezpieczenia: TVS, bezpiecznik polimerowy, ochrona przeciwprzepięciowa i ESD
• zasilanie: 7 – 36 V DC lub PoE (IEEE 802.3af)
• porty Ethernet: 2 (obsługa kaskadowania)
• konfiguracja: przez oprogramowanie lub przeglądarkę (Web)
• adresacja: DHCP / statyczny IP / DNS

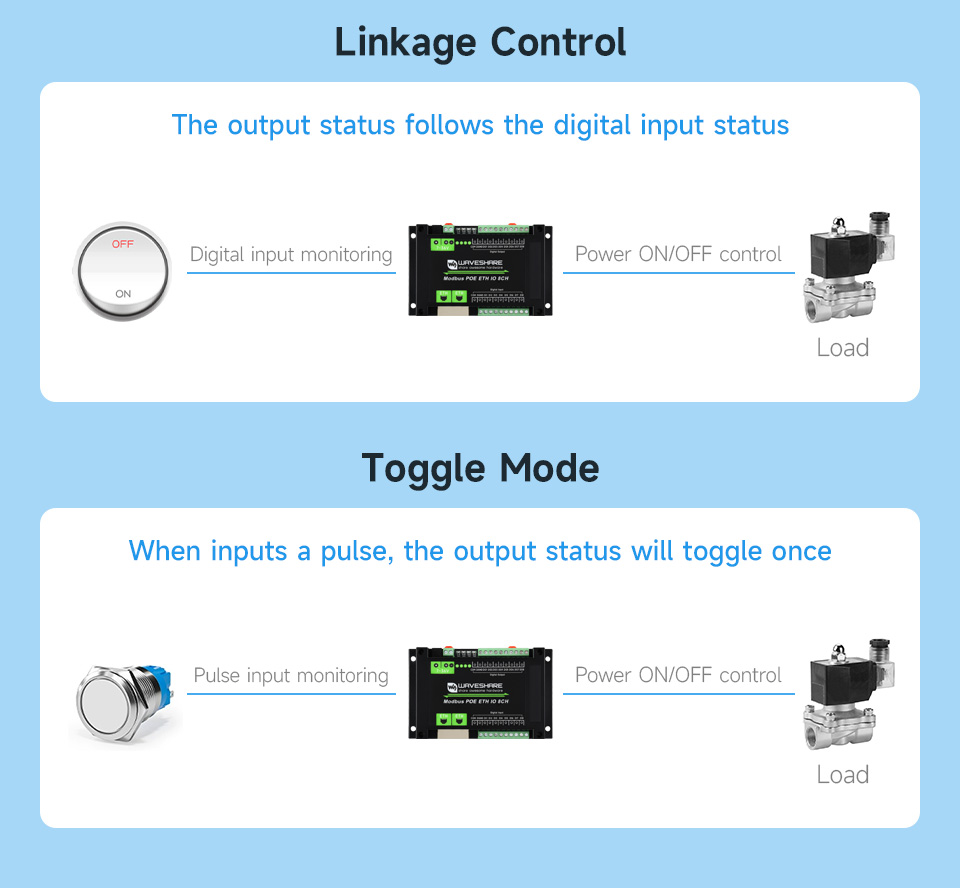

• tryby pracy wyjść: przełączanie, impulsowy (flash ON/OFF), powiązanie (linkage)
• wskaźniki LED: status pracy, komunikacji i wejść/wyjść

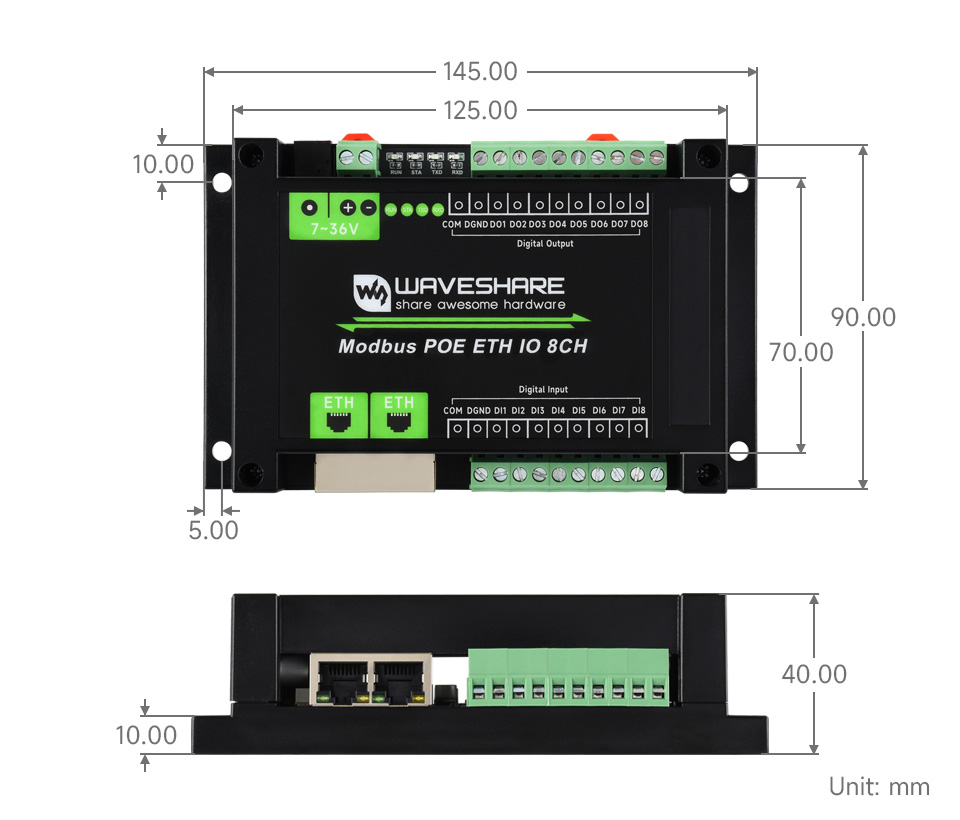

• obudowa: montaż na szynie DIN 35 mm
• masa: 0.212 kg

W zestawie

• moduł Modbus POE ETH IO 8CH x1
• śrubokręt x1
