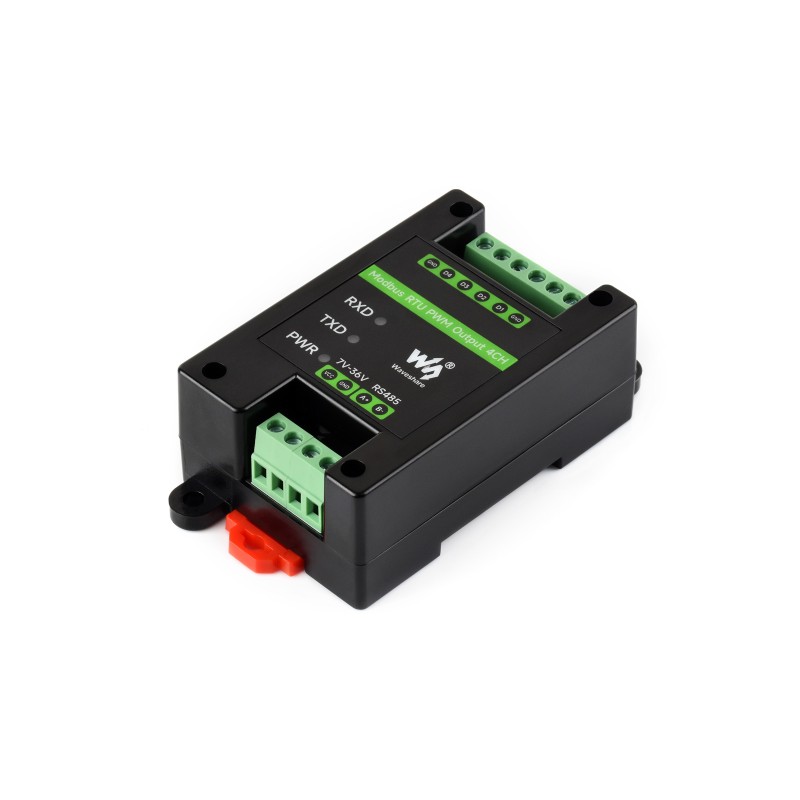

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok pod kątem - przód
  • Widok od dołu
  • Widok pod kątem - tył
  • Widok pod kątem - tył (obrócony)
  • Widok od boku
ID: 1204870
91,73 zł
Brutto

74,58 zł Netto

Przemysłowy moduł wyjść PWM z 4 kanałami, interfejsem RS485 i protokołem Modbus RTU, z regulacją częstotliwości i wypełnienia oraz izolacją galwaniczną. Zasilanie 7-36 V. Waveshare Modbus RTU PWM Output 4CH

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Moduł przemysłowy umożliwiający generowanie sygnałów PWM poprzez interfejs RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie oferuje cztery niezależne kanały PWM z możliwością regulacji częstotliwości oraz współczynnika wypełnienia, co pozwala na sterowanie elementami wykonawczymi, takimi jak silniki, oświetlenie LED czy układy regulacji mocy.

                                                                                                                     Funkcja główna

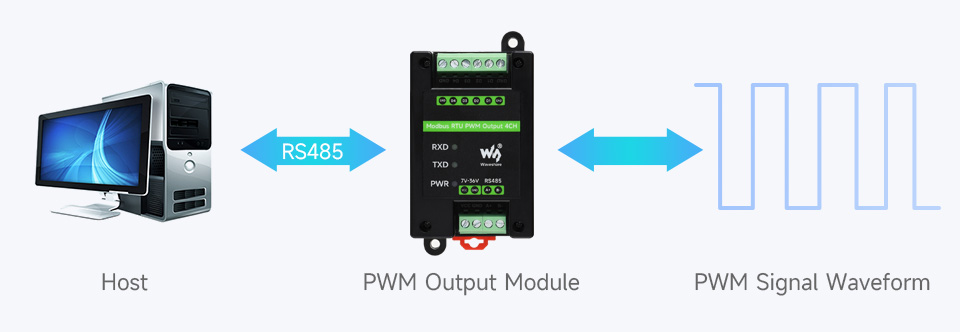

Komunikacja odbywa się poprzez magistralę RS485, co umożliwia pracę w systemach rozproszonych oraz integrację wielu urządzeń w jednej sieci. Konfigurowalny adres urządzenia pozwala na jednoczesne wykorzystanie wielu modułów w jednej instalacji.

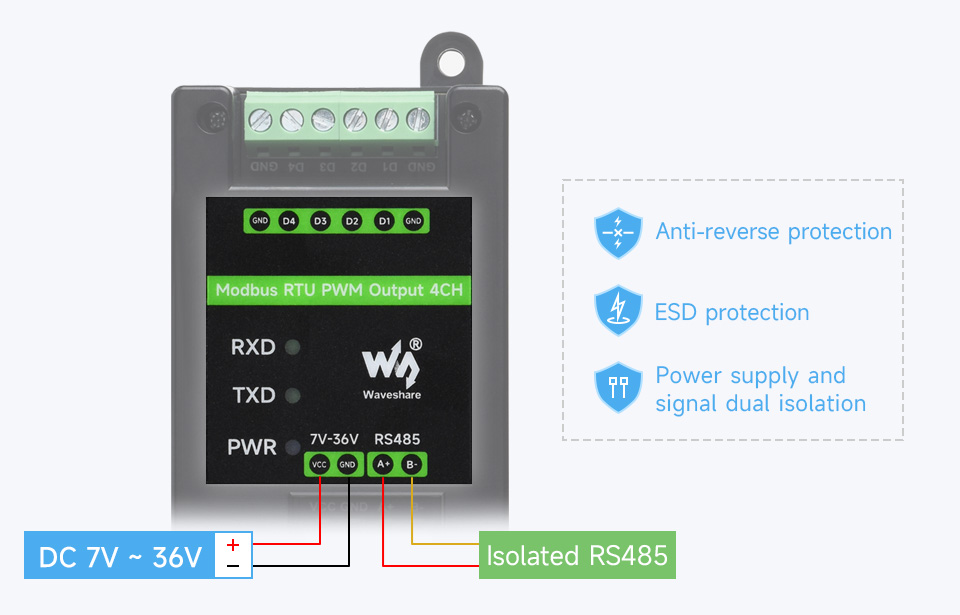

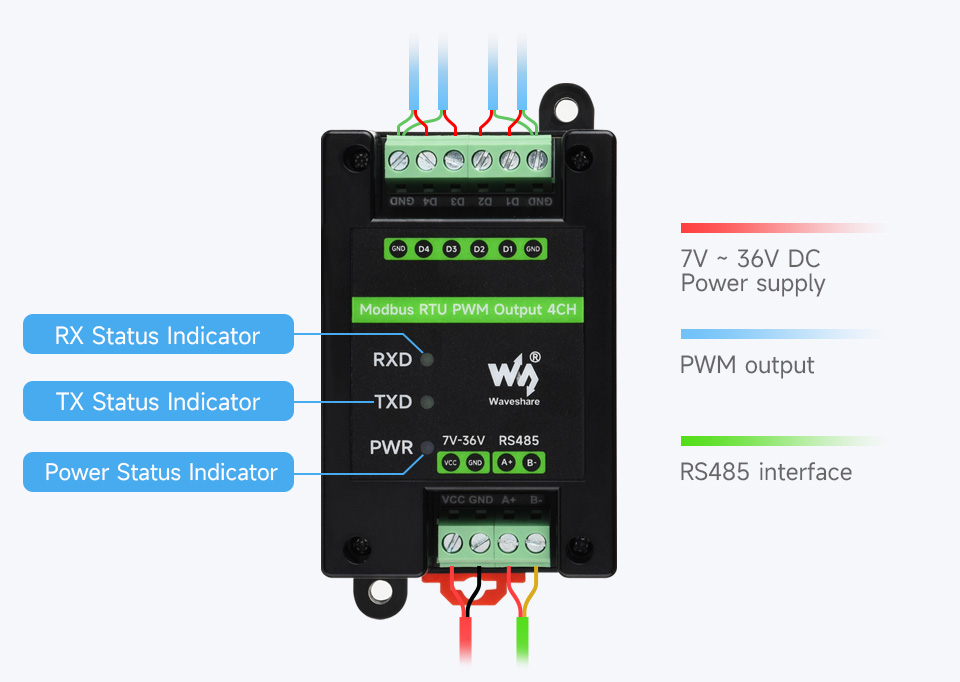

                                                    Interfejsy i złącza                                                           Zasilanie szerokozakresowe, izolowany interfejs RS485

               p1204870-Modbus-RTU-PWM-Output-4CH-details-9.jpg                 p1204870-Modbus-RTU-PWM-Output-4CH-details-7.jpg

Moduł wyposażony w izolację galwaniczną zasilania i sygnałów, co zwiększa odporność na zakłócenia oraz poprawia bezpieczeństwo pracy w środowiskach przemysłowych. Wbudowane zabezpieczenia, takie jak bezpiecznik polimerowy oraz dioda TVS, chronią układ przed przepięciami, przeciążeniami oraz wyładowaniami elektrostatycznymi.

Konstrukcja przystosowana do montażu na szynie DIN lub na ścianie umożliwia zastosowanie w szafach sterowniczych, systemach automatyki oraz instalacjach przemysłowych wymagających stabilnej i niezawodnej pracy.

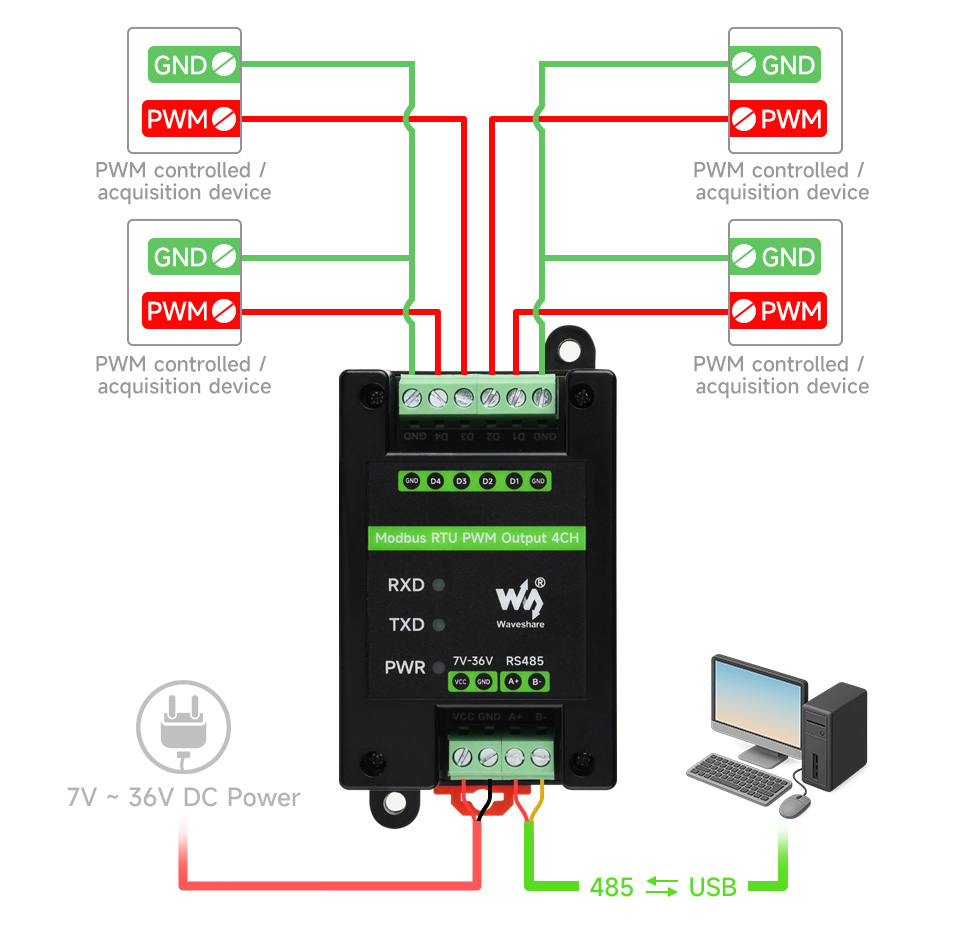

                                                                                                               Schemat połączeń


Właściwości

  • Interfejs komunikacyjny: RS485
  • Protokół: Modbus RTU
  • Liczba kanałów PWM: 4
  • Zakres napięcia zasilania: 7 - 36 V DC
  • Napięcie wyjściowe: 3,3 V (domyślnie), możliwość zmiany na 5 V
  • Prąd wyjściowy: <30 mA
  • Zakres częstotliwości PWM: 1 Hz - 200 kHz
  • Rozdzielczość częstotliwości: 0,01 Hz
  • Dokładność częstotliwości: 5‰
  • Zakres wypełnienia: 0 - 100%
  • Rozdzielczość wypełnienia: 0,01%
  • Dokładność wypełnienia: 5‰ (1 Hz - 50 kHz), 1% (50 kHz - 200 kHz)
  • Prędkość transmisji: 4800 - 256000 bps
  • Domyślne ustawienia: 9600, N, 8, 1
  • Izolacja: galwaniczna (zasilanie i sygnał)
  • Zabezpieczenia: TVS, bezpiecznik polimerowy, ochrona przeciwprzepięciowa i ESD
  • Wyjścia: izolowane optycznie
  • Obudowa: przystosowana do montażu DIN
  • Wskaźniki LED: 3 x dioda statusu

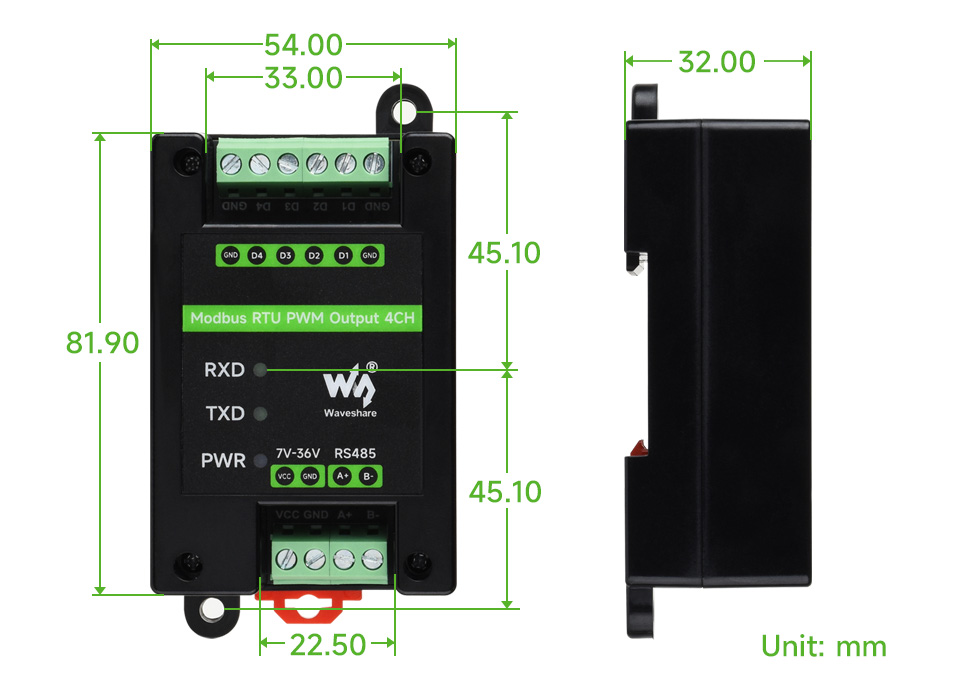

  • Wymiary: 81,9 x 54,0 x 32,0 mm
  • Waga: 0,095 kg

W zestawie

  • Moduł Modbus RTU PWM Output 4CH x1
  • Adapter zasilania x1
  • Śrubokręt x1
