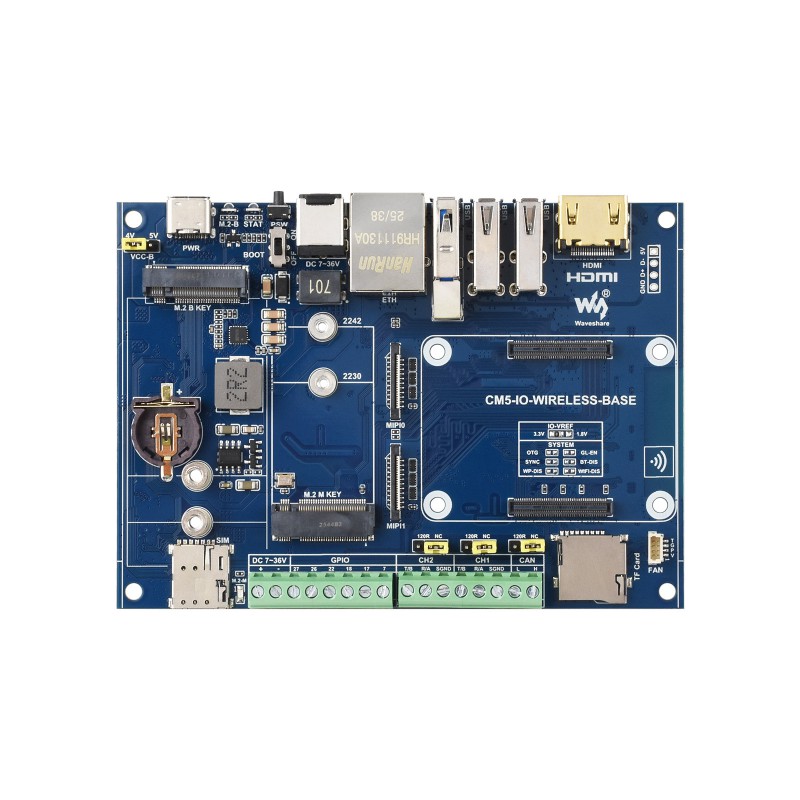

  • Widok płytki
ID: 1207048
225,67 zł
Brutto

183,47 zł Netto

Przemysłowa płyta bazowa dla Raspberry Pi Compute Module 5 z Gigabit Ethernet, obsługą opcjonalnych modułów 4G/5G/LoRa, złączami M.2 B Key i M.2 M Key, HDMI 4K, dwoma MIPI, USB 3.2 Gen1, dwoma izolowanymi RS485 oraz izolowanym CAN. Waveshare CM5-IO-WIRELESS-BASE

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płyta bazowa Waveshare CM5-IO-WIRELESS-BASE została zaprojektowana do współpracy ze wszystkimi wariantami Raspberry Pi Compute Module 5, zarówno z pamięcią eMMC, jak i wersjami Lite. Konstrukcja przeznaczona jest do zastosowań przemysłowych i IoT, takich jak bramy komunikacyjne, routery 4G/5G, bramy LoRa, systemy zbierania danych czy rozwiązania automatyki. Płyta udostępnia Gigabit Ethernet RJ45 oraz złącze M.2 B Key przeznaczone dla opcjonalnych modułów komunikacyjnych 4G/5G. Dzięki dołączonemu adapterowi możliwe jest również wykorzystanie modułów LoRa z interfejsem Mini-PCIe.

Do rozbudowy pamięci i funkcji obliczeniowych służy złącze M.2 M Key PCIe Gen2/Gen3 ×1, obsługujące dyski NVMe 2230/2242 oraz moduły AI. Płyta wyposażona jest także w port HDMI z obsługą obrazu 4K, dwa interfejsy MIPI umożliwiające podłączenie kamer CSI lub wyświetlaczy DSI, port USB 3.2 Gen1 Type-A do 5Gbps, dwa porty USB 2.0 Type-A oraz USB-C wykorzystywane m.in. do zasilania, programowania eMMC i pracy jako USB OTG.

Wyposażenie przemysłowe obejmuje dwa izolowane interfejsy RS485 oraz izolowany CAN do 1Mbps, sześć linii GPIO wyprowadzonych na terminal śrubowy, slot TF dla wersji CM5 Lite, złącze wentylatora PWM oraz gniazdo baterii RTC ML/CR1220. Płytę można zasilać napięciem 7–36V przez terminal śrubowy lub gniazdo DC, albo napięciem 5V/5A przez USB-C. Wymiary modułu wynoszą około 145 × 90 × 40mm. Raspberry Pi Compute Module 5 oraz moduły 4G/5G/LoRa należy zakupić osobno.

Właściwości

  • Producent: Waveshare
  • Numer producenta: 34618
  • Model: CM5-IO-WIRELESS-BASE
  • Kompatybilność: wszystkie warianty Raspberry Pi Compute Module 5
  • Ethernet: RJ45 Gigabit Ethernet, 10/100/1000Mbps
  • M.2 B Key: obsługa opcjonalnych modułów 4G/5G i innych modułów USB
  • LoRa: obsługa przez adapter Mini-PCIe
  • Zasilanie M.2 B Key: 4V dla 4G/5G, 5V dla LoRa
  • Slot SIM: Nano-SIM
  • M.2 M Key: PCIe Gen2/Gen3 ×1
  • Obsługiwane dyski NVMe: 2230 / 2242
  • Obsługa modułów AI przez PCIe
  • HDMI: 1 × HDMI, obsługa 4K
  • MIPI: 2 × CSI / DSI
  • USB 3.2 Gen1 Type-A: 1 ×, do 5Gbps
  • USB 2.0 Type-A: 2 ×
  • USB 2.0 4PIN: 1 ×
  • USB-C: zasilanie 5V, programowanie eMMC, USB OTG
  • RS485: 2 × izolowane
  • CAN: 1 × izolowany, do 1Mbps
  • GPIO: 6 linii, bezpośrednio połączonych z CM5
  • Napięcie GPIO: 3,3V
  • Slot TF/microSD: dla wariantów CM5 Lite
  • RTC: złącze baterii ML/CR1220
  • Wentylator: 5V, 4PIN JST-SH PWM
  • Zasilanie DC: 7–36V
  • Zasilanie USB-C: 5V/5A
  • Przyciski: BOOT, PSW
  • Wymiary: około 145 × 90 × 40mm

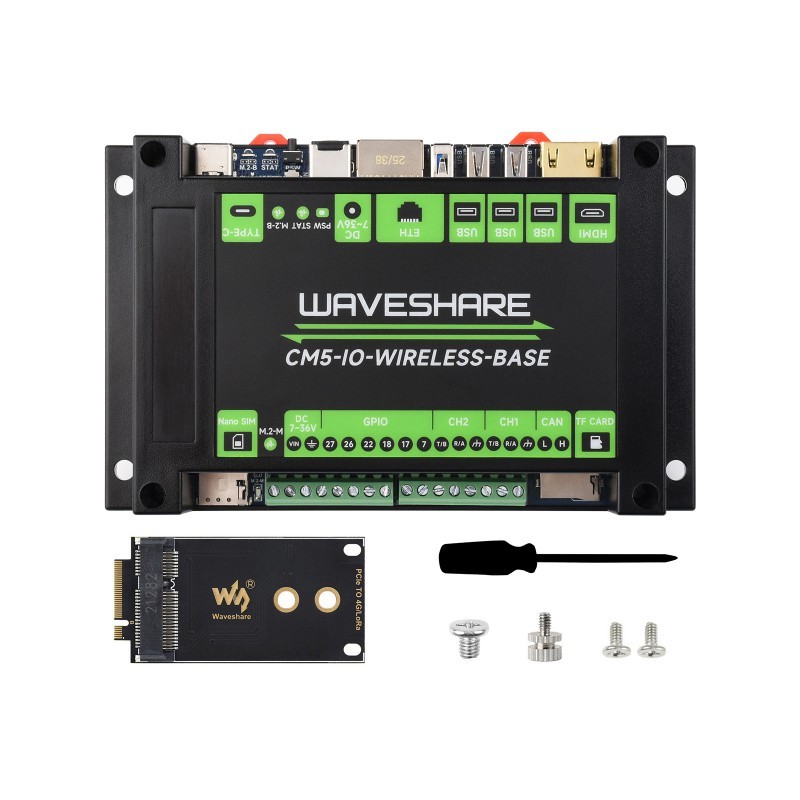

W zestawie

  • CM5-IO-WIRELESS-BASE × 1
  • Adapter PCIe do 4G/LoRa × 1
  • Zestaw śrub × 1
  • Śrubokręt × 1
