Moduł monitorowania DC 4-kanałowy Modbus RTU RS485 7-36V 16-bit - Waveshare 33931
ID: 1204851
116,37 zł
Brutto
94,61 zł Netto

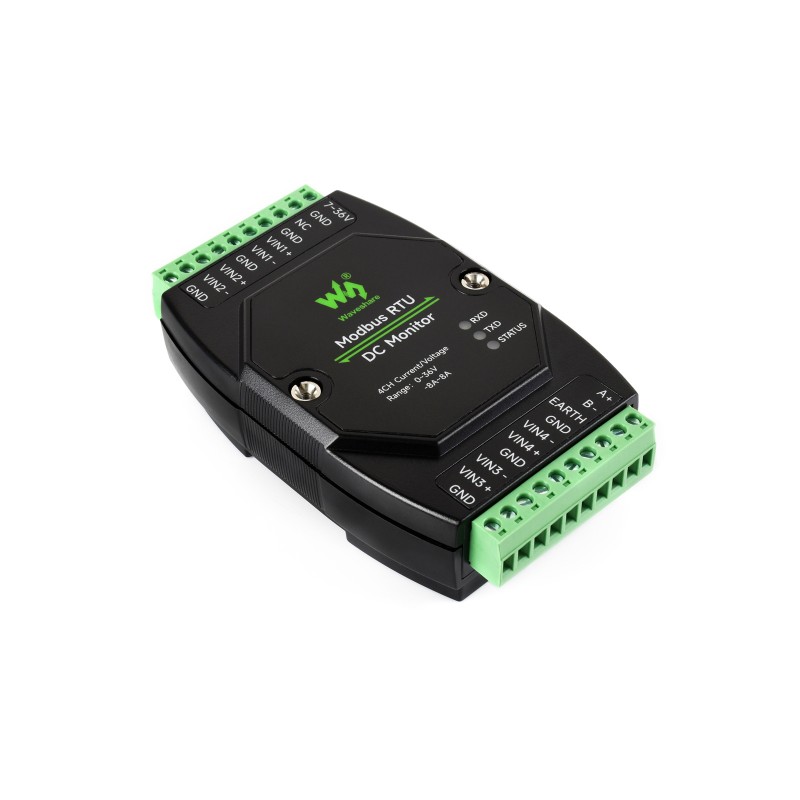

Czterokanałowy moduł do monitorowania napięcia, prądu i mocy w obwodach DC, wyposażony w interfejs RS485 i obsługę Modbus RTU. Zapewnia precyzyjne pomiary 16-bitowe oraz izolację galwaniczną, co umożliwia zastosowanie w systemach automatyki i instalacjach przemysłowych. Waveshare Modbus RTU DC Monitor
Opis

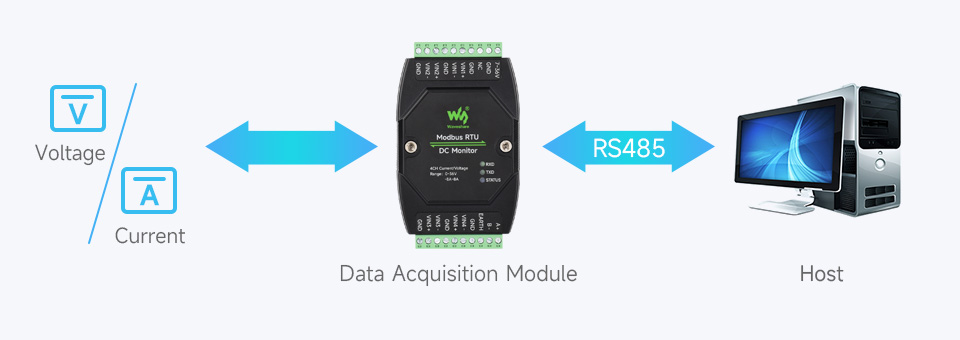

Przemysłowy moduł monitorowania DC przeznaczony do pomiaru napięcia, prądu oraz mocy w czterech niezależnych kanałach, z komunikacją poprzez RS485 i protokół Modbus RTU. Rozwiązanie umożliwia integrację w systemach automatyki, energetyki oraz instalacjach wymagających zdalnego nadzoru parametrów elektrycznych.
Funkcja główna
Pomiar realizowany z wykorzystaniem 16-bitowego przetwornika oraz rezystora bocznikowego 0,002 Ω (±1%) zapewnia wysoką dokładność oraz obsługę pomiaru prądu w obu kierunkach. Zakres obejmuje napięcie do 36 V oraz prąd do ±8 A, z możliwością bezpośredniego wyznaczania mocy.

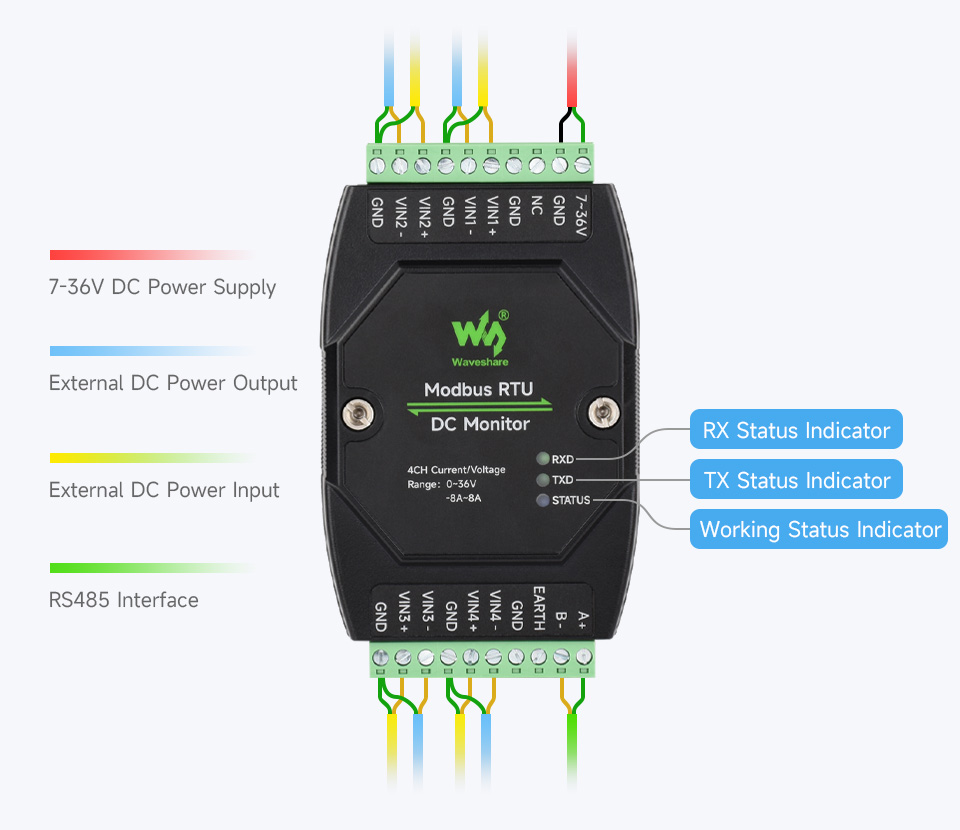

Interfejsy i złącza Zasilanie szerokozakresowe, izolowany interfejs RS485
Komunikacja RS485 pozwala na pracę w sieciach rozproszonych oraz łączenie wielu modułów dzięki konfigurowalnemu adresowi (1–255). Szeroki zakres zasilania 7–36 V DC umożliwia zastosowanie w różnych systemach przemysłowych.

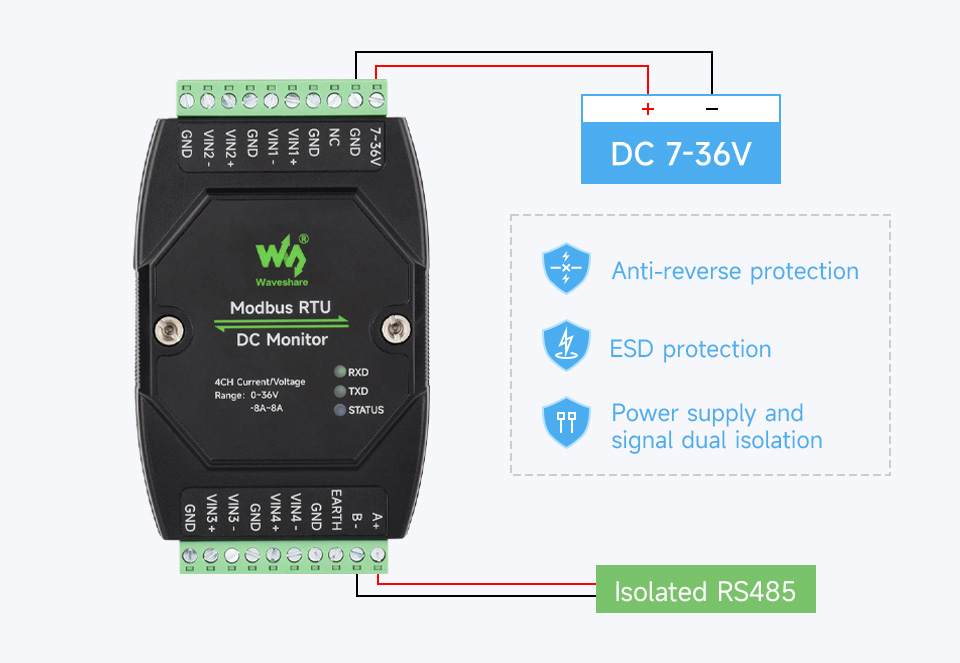

Moduł wyposażony w izolację galwaniczną zasilania i sygnałów, optoizolację oraz zabezpieczenia (TVS, bezpiecznik polimerowy), co zwiększa odporność na zakłócenia i przepięcia. Obudowa przystosowana do montażu na szynie DIN umożliwia instalację w szafach sterowniczych oraz łatwą rozbudowę systemu.
Właściwości
- interfejs komunikacyjny: RS485
- protokół: Modbus RTU
- liczba kanałów: 4
- zakres napięcia zasilania: 7 – 36 V DC
- zakres pomiaru napięcia: 0 – 36 V
- zakres pomiaru prądu: ±8 A
- pomiar mocy: bezpośredni
- rozdzielczość pomiaru prądu: 0,8 mA
- przetwornik: 16-bit
- rezystor bocznikowy: 0,002 Ω ±1%
- prędkość transmisji: 4800 – 256000 bps
- domyślne ustawienia: 9600, N, 8, 1
- adres urządzenia: 1 – 255 (konfigurowalny)
- izolacja: galwaniczna (zasilanie i sygnał), optoizolacja
- zabezpieczenia: TVS, bezpiecznik polimerowy, ochrona przeciwprzepięciowa i ESD

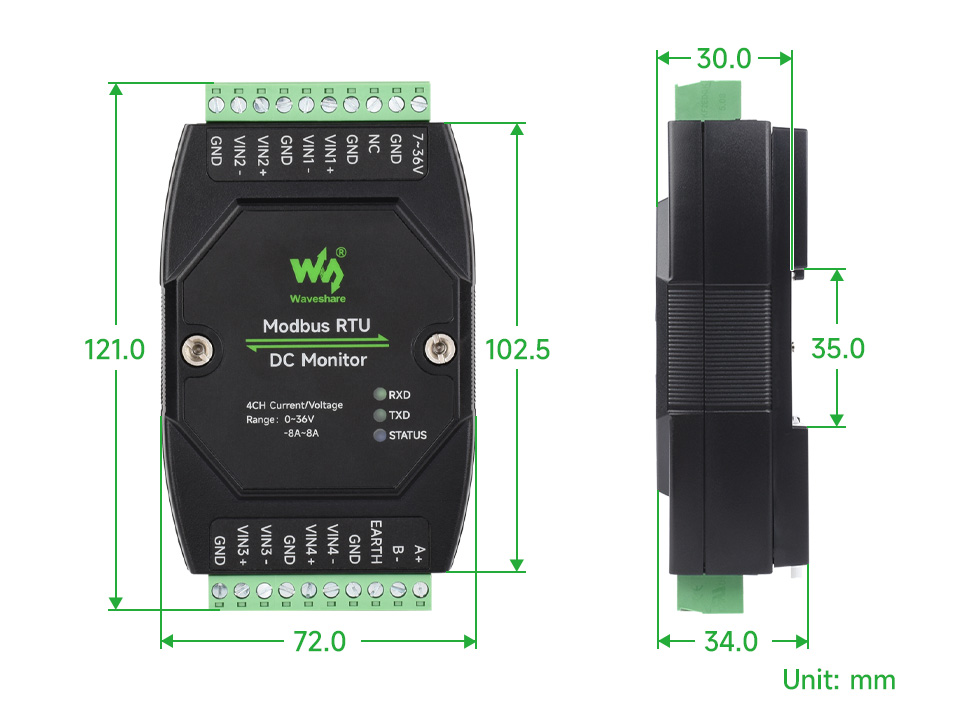

- obudowa: przystosowana do montażu na szynie DIN 35 mm
- wskaźniki LED: 3 × dioda statusu
- pomiar prądu: dwukierunkowy
W zestawie
- moduł Modbus RTU DC Monitor x1
- adapter zasilania x1
- śrubokręt x1
