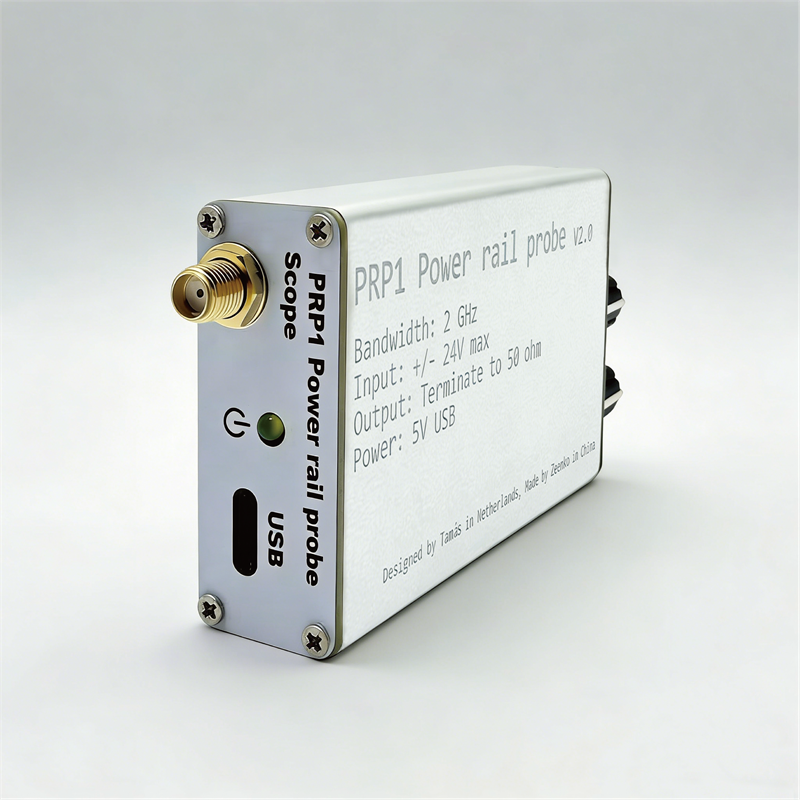

Aktywna sonda pomiarowa przeznaczona do precyzyjnej analizy tętnień, szumów i szybkich zmian na liniach zasilania DC, szczególnie w układach wymagających wysokiej integralności zasilania. Urządzenie oferuje pasmo do 2 GHz oraz szeroki zakres pracy, umożliwiając dokładne pomiary sygnałów o bardzo małej amplitudzie przy minimalnym obciążeniu badanego układu. Dzięki interfejsowi SMA, zasilaniu przez USB-C 5 V oraz niskiemu poborowi prądu na poziomie 20 mA sonda łatwo integruje się ze stanowiskami pomiarowymi i oscyloskopami. PRP1 Power Rail Probe v2.0

6 tyg.
Oczekiwanie na dostawę

Opis

PRP1 Power Rail Probe to wysokiej klasy, aktywna sonda pomiarowa przeznaczona do precyzyjnej analizy tętnień, szumów oraz szybkich zmian na liniach zasilania DC w nowoczesnych układach elektronicznych. Urządzenie zostało zaprojektowane z myślą o inżynierach zajmujących się integralnością zasilania w systemach cyfrowych o wysokiej prędkości, gdzie kluczowe znaczenie ma dokładny pomiar sygnałów o bardzo małej amplitudzie. Sonda oferuje szerokość pasma do 2 GHz, co pozwala na obserwację bardzo szybkich zdarzeń bez istotnych zniekształceń pomiaru. Dzięki zakresowi offsetu wejściowego do ±24 V oraz możliwości pomiaru sygnałów dynamicznych na poziomie ±350 mV, PRP1 umożliwia pracę w szerokim spektrum aplikacji zasilających.

Sonda została zaprojektowana tak, aby minimalizować obciążenie badanego układu (DUT), co jest kluczowe przy pomiarach zasilaczy impulsowych i nowoczesnych przetwornic DC/DC. W trybie pracy zapewnia rezystancję wejściową 50 kΩ dla składowej DC oraz impedancję 50 Ω dla sygnałów wysokoczęstotliwościowych, dzięki czemu zachowuje równowagę między dokładnością pomiaru a minimalnym wpływem na badany układ. Taka konstrukcja pozwala uniknąć błędów pomiarowych wynikających z typowego obciążenia 50 Ω w oscyloskopach, które może zmieniać tryb pracy zasilacza.

PRP1 wykorzystuje interfejs SMA zarówno na wejściu, jak i wyjściu, co zapewnia wysoką jakość transmisji sygnału i niskie straty. Zasilanie dostarczane jest przez USB-C 5 V, dzięki czemu urządzenie może być wygodnie zasilane bezpośrednio z oscyloskopu lub zewnętrznego źródła. Typowy pobór prądu wynosi zaledwie 20 mA, co czyni sondę bardzo energooszczędną i łatwą w integracji z istniejącymi stanowiskami pomiarowymi.

PRP1 Power Rail Probe znajduje zastosowanie w analizie przetwornic impulsowych, układów FPGA, procesorów wysokiej wydajności oraz systemów embedded, gdzie stabilność zasilania ma kluczowe znaczenie. Dzięki swojej konstrukcji stanowi ekonomiczną alternatywę dla profesjonalnych sond laboratoryjnych, oferując jednocześnie wysoką precyzję i szerokie pasmo pomiarowe. Zestaw akcesoriów umożliwia elastyczne podłączenie do różnych punktów testowych, co znacząco zwiększa uniwersalność urządzenia w środowisku laboratoryjnym i produkcyjnym.

Właściwości

  • Maksymalne napięcie: ±24 V
  • Wejściowa impedancja DC: 50 kΩ
  • Wysokoczęstotliwościowa impedancja wejściowa: 50 Ω
  • Współczynnik tłumienia sygnału: 1.3:1
  • Transfer funkcji: ±1 dB do 2 GHz
  • Szerokość pasma: do 2 GHz
  • Szum własny: 65 μV RMS do 20 MHz (przy ustawieniu 1.3:1)
  • Zakres aktywnego sygnału: ±500 mV (przy ustawieniu 1.3:1)
  • Regulacja: kursowa i precyzyjna (coarse / fine adjustment)
  • Zasilanie: USB Type-C 5 V
  • Możliwość zasilania bezpośrednio z oscyloskopu
  • Złącza sygnałowe: SMA (wejście i wyjście)
  • Połączenie z oscyloskopem: SMA do BNC (kabel w zestawie)
  • Typowy pobór prądu: 20 mA
  • Przeznaczenie: pomiary tętnień, szumów i transjentów zasilania DC
  • Zalecane zastosowanie z wejściem 50 Ω w oscyloskopie
  • Minimalne obciążenie badanego układu (50 kΩ DC / 50 Ω AC)
  • Ograniczenie składowej DC do poziomu bezpiecznego dla oscyloskopu
  • Wsparcie dla analizy power integrity

W zestawie

  • PRP1 Power Rail Probe
  • Kabel SMA–BNC do oscyloskopu
  • Kabel SMA–SMA
  • Kabel SMA–U.FL
  • Kabel SMA–pigtail
  • Kabel SMA–2.54 mm header
  • Kabel USB
  • Etui ochronne
