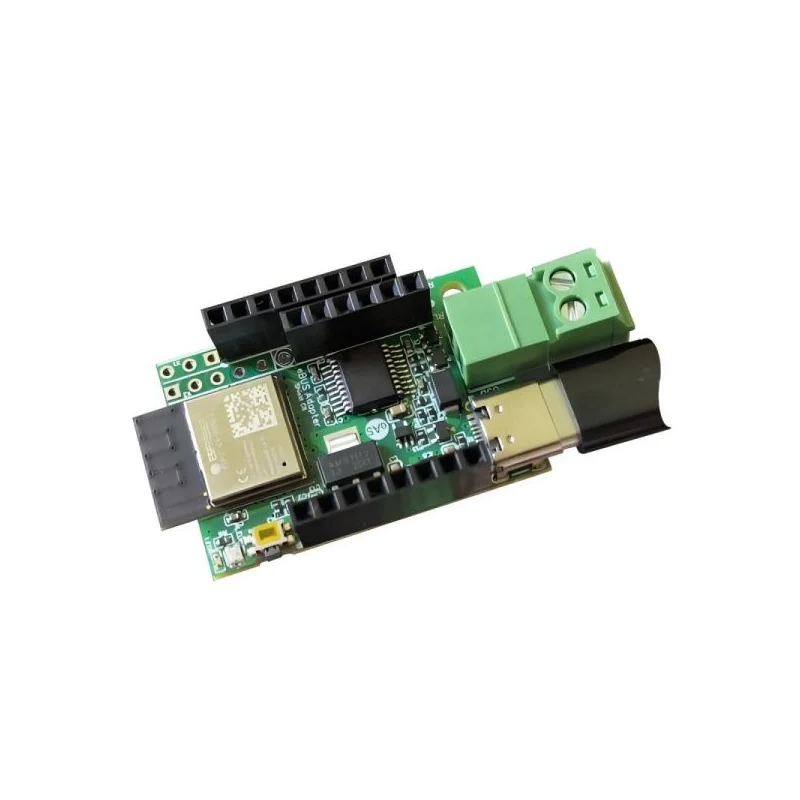

eBUS Adapter Shield C6 - adapter magistrali eBUS z modułem ESP32-C6

Opis

eBUS Adapter Shield C6 to interfejs komunikacyjny przeznaczony do integracji urządzeń wykorzystujących magistralę eBUS, stosowaną w systemach ogrzewania, wentylacji oraz instalacjach solarnych. Moduł zapewnia bezpieczne połączenie z 2-przewodową magistralą dzięki zastosowaniu pełnej separacji galwanicznej, jednocześnie nie pobierając energii bezpośrednio z magistrali eBUS, zgodnie z wymaganiami klasy 0 specyfikacji eBUS. Konstrukcja oparta na układzie ESP32-C6 z wbudowaną anteną Wi-Fi umożliwia wygodną komunikację bezprzewodową oraz łatwą integrację z systemami inteligentnego domu i automatyką budynkową. Urządzenie stanowi rozwinięcie wcześniejszych wersji adapterów eBUS i zostało wyposażone w szereg usprawnień zwiększających niezawodność oraz funkcjonalność. Moduł oferuje wbudowane połączenie przez USB-C, komunikację Wi-Fi oraz możliwość bezpośredniego podłączenia do Raspberry Pi. Dodatkowo urządzenie wspiera zewnętrzne moduły Ethernet, umożliwiając elastyczne dostosowanie sposobu komunikacji do wymagań konkretnej instalacji.

eBUS Adapter Shield C6 został zoptymalizowany pod kątem współpracy z oprogramowaniem ebusd, zapewniając pełną obsługę rozszerzonego protokołu komunikacyjnego. Interfejs umożliwia wykorzystanie funkcji micro-ebusd, co pozwala na realizację zaawansowanych scenariuszy sterowania i monitoringu systemów grzewczych. Wbudowany interfejs WWW umożliwia wygodną konfigurację urządzenia oraz aktualizację firmware bez konieczności stosowania dodatkowego oprogramowania. Dzięki temu adapter może być szybko wdrożony zarówno przez użytkowników domowych, jak i profesjonalnych instalatorów.

Konstrukcja urządzenia oferuje zabezpieczenie typu eFuse, chroniące układ przed przepięciem oraz nadmiernym poborem prądu. Adapter umożliwia również pomiar własnego poboru energii przy zasilaniu 5 V, co pozwala na dokładniejsze monitorowanie pracy systemu. Dzięki szerokim możliwościom komunikacyjnym oraz kompatybilności z popularnymi systemami automatyki budynkowej, eBUS Adapter Shield C6 doskonale sprawdzi się w instalacjach inteligentnego domu i monitoringu systemów grzewczych.

Właściwości

• Interfejs do 2-przewodowej magistrali eBUS
• Pełna separacja galwaniczna
• Brak poboru energii z magistrali eBUS (klasa 0 zgodnie ze specyfikacją eBUS)
• Układ główny: ESP32-C6
• Wbudowana antena Wi-Fi PCB
• Obsługa micro-ebusd (wymaga dodatkowego tokena)
• Wbudowane połączenie USB
• Łączność Wi-Fi
• Możliwość bezpośredniego podłączenia do Raspberry Pi
• Obsługa modułów Ethernet, w tym USR-ES1
• Pełna obsługa rozszerzonego protokołu ebusd
• Konfiguracja i aktualizacja firmware przez interfejs WWW
• Pomiar własnego poboru energii przy zasilaniu 5 V
• Możliwość podłączenia dodatkowych sensorów
• Optymalizacja pod kątem współpracy z ebusd
• Płytka PCB: 4-warstwowa SMD + THT
• Wykończenie PCB: HASL bezołowiowy
• Złącze hosta i zasilania: USB-C
• Złącze eBUS: wtykowe 3.5 mm
• Napięcie pracy: 5 V
• Pobór prądu: poniżej 120 mA z aktywnym Wi-Fi
• Zabezpieczenie eFuse przeciw przepięciu i przeciążeniu prądowemu
• Wymiary bez anteny i złączy: 37 × 26 mm
• Wymiary z anteną i podłączonym złączem eBUS: 54 × 26 mm

W zestawie

• eBUS Adapter Shield C6
• Złącze eBUS 3.5 mm
