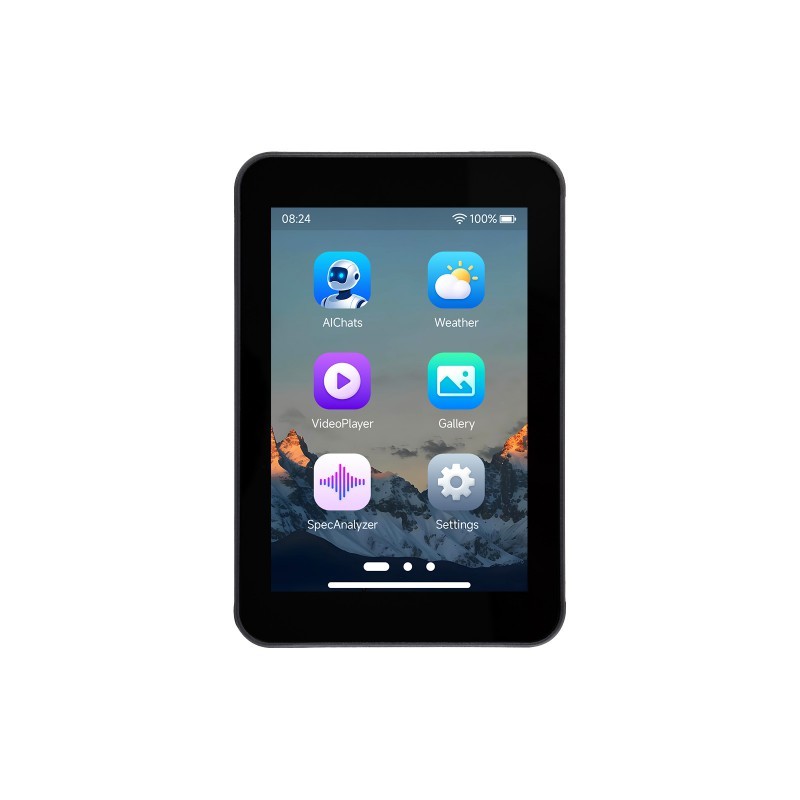

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok od boku - złącza
  • Widok od boku - przyciski oraz microSD
ID: 1204852
186,37 zł
Brutto

151,52 zł Netto

Płytka rozwojowa z ESP32-P4, wyposażona w dotykowy wyświetlacz IPS 3,5″ 320 × 480 px, łączność Wi-Fi 6 i Bluetooth 5 LE oraz kamerę OV5647 5 MP. Zintegrowane audio, interfejsy MIPI i zasilanie bateryjne umożliwiają budowę kompaktowych systemów IoT, urządzeń wizyjnych i aplikacji AI. Brak baterii 3,7 V (MX1.25) w zestawie. Waveshare ESP32-P4-WIFI6-Touch-LCD-3.5-EN

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

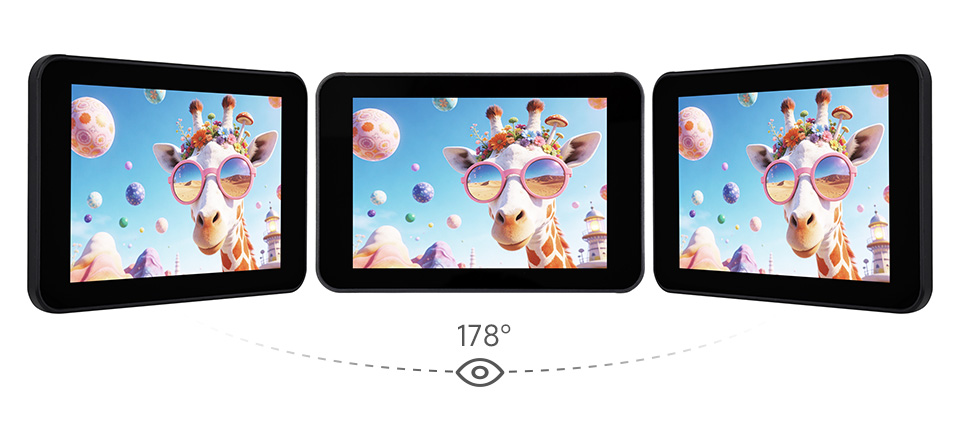

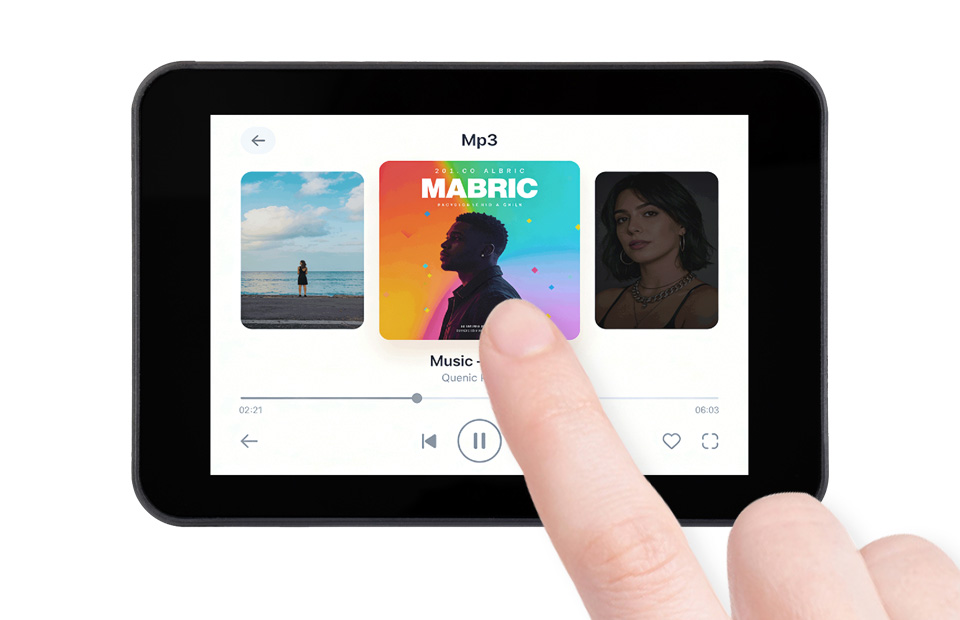

Płytka rozwojowa oparta na mikrokontrolerze ESP32-P4, wyposażona w wyświetlacz IPS 3,5″ o rozdzielczości 320 × 480 px i 262K kolorów z panelem dotykowym pojemnościowym. Moduł obsługuje łączność Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE dzięki współprocesorowi ESP32-C6, co umożliwia realizację projektów IoT, systemów embedded oraz aplikacji edge computing.

   p1204853-ESP32-P4-WIFI6-Touch-LCD-3.5-details-7.jpgp1204853-ESP32-P4-WIFI6-Touch-LCD-3.5-details-9.jpg

Na płytce znajduje się kamera OV5647 5 MP podłączana przez interfejs MIPI-CSI, umożliwiająca rejestrację obrazu, analizę wideo oraz implementację systemów wizyjnych i aplikacji AI. Wsparcie sprzętowe dla przetwarzania obrazu (ISP, JPEG, H.264) pozwala na wykorzystanie w projektach rozpoznawania obrazu oraz monitoringu.

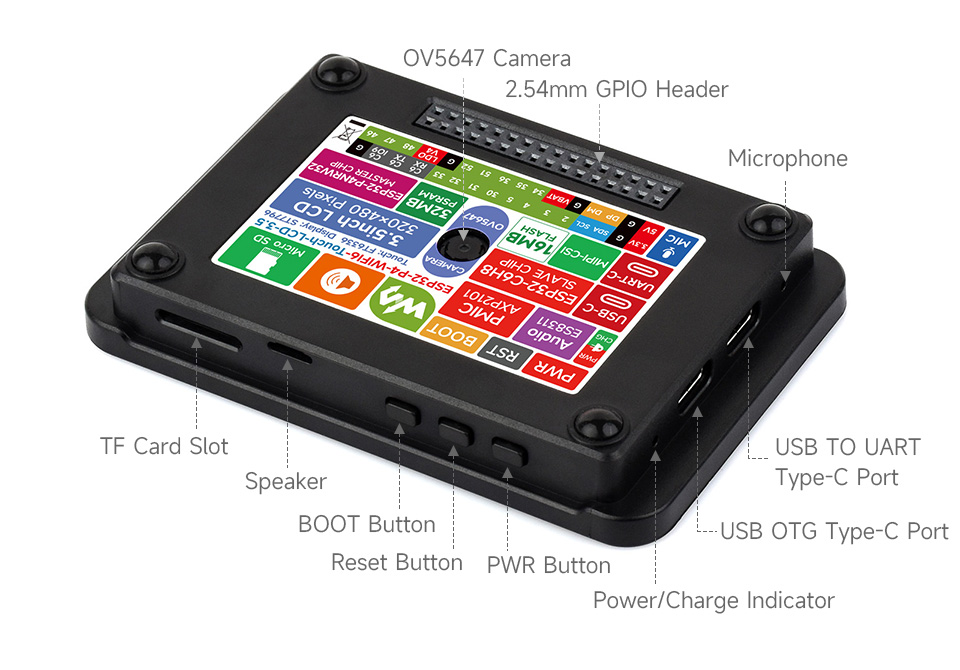

Zintegrowane układy audio wraz z mikrofonem i wyjściem głośnikowym umożliwiają przetwarzanie dźwięku oraz implementację interfejsów głosowych. Obecność slotu microSD pozwala na zapis danych i obsługę multimediów, a interfejsy USB Type-C (UART i OTG) zapewniają zasilanie, programowanie i komunikację.

Złącze MX1.25 umożliwia podłączenie i ładowanie baterii Li-Ion 3,7 V (brak w zestawie) do zastosowań mobilnych.

p1204853-ESP32-P4-WIFI6-Touch-LCD-3.5-details-intro.jpgp1204853-ESP32-P4-WIFI6-Touch-LCD-3.5-details-20.jpg

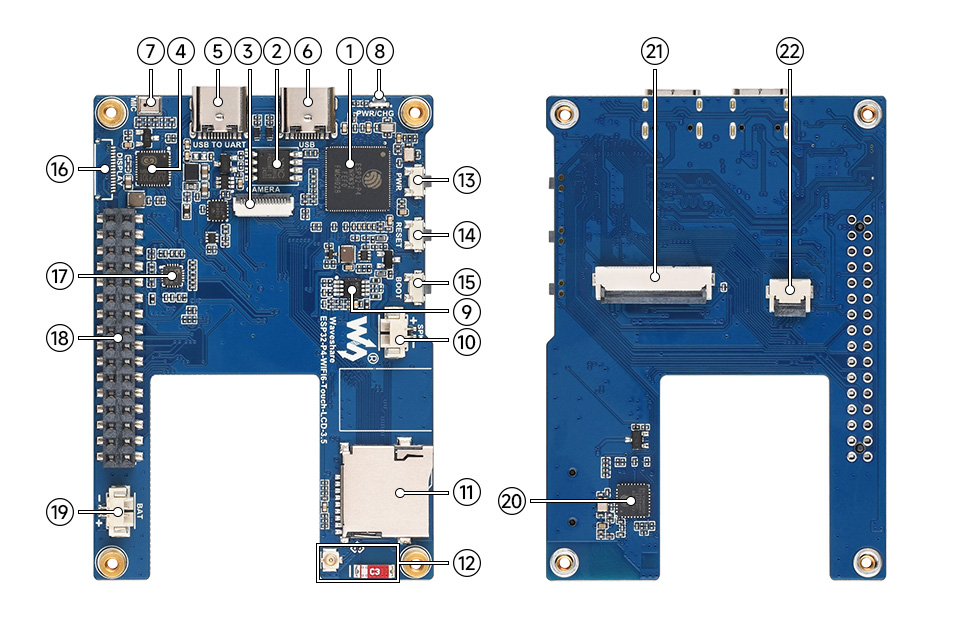

  1. ESP32-P4NRW32 – układ ESP32-P4 z wbudowaną pamięcią 32 MB PSRAM
  2. 16 MB pamięci NOR Flash
  3. interfejs kamery – złącze 15-pin, raster 0,5 mm, dla kamery MIPI-CSI (2-lane)
  4. AXP2101 – układ zarządzania zasilaniem
  5. port USB Type-C (UART) – zasilanie, programowanie i debugowanie
  6. port USB Type-C (OTG) – USB OTG 2.0 High Speed
  7. wbudowany mikrofon
  8. wskaźnik zasilania/ładowania – po podłączeniu zasilania świeci na czerwono przy pełnym naładowaniu lub braku baterii, na zielono podczas ładowania
  9. wzmacniacz audio
  10. złącze głośnika – MX1.25 2-pin, obsługa głośnika 8 Ω / 2 W
  11. slot karty TF (microSD) – interfejs SDIO 3.0
  12. złącze IPEX 1 oraz wbudowana antena ceramiczna – domyślnie używana antena wbudowana, możliwość przełączenia na zewnętrzną przez zmianę rezystora
  13. przycisk PWR – krótkie naciśnięcie: włączenie, długie (6 s): wyłączenie
  14. przycisk RESET
  15. przycisk BOOT – tryb programowania przy uruchamianiu lub resecie
  16. pole lutownicze złącza MIPI DSI – obsługa złącza 15-pin, raster 0,5 mm
  17. ES8311 – niskoprądowy kodek audio do kodowania i dekodowania dźwięku
  18. złącze GPIO 2,54 mm – wyprowadzenie pinów do rozbudowy
  19. złącze baterii MX1.25 – 2-pin, dla baterii Li-Ion 3,7 V, obsługa ładowania i rozładowania
  20. moduł ESP32-C6 – interfejs SDIO, rozszerzenie o Wi-Fi 6 i Bluetooth 5 LE
  21. interfejs SPI wyświetlacza
  22. interfejs I2C panelu dotykowego

Właściwości

  • mikrokontroler ESP32-P4 (RISC-V, wielordzeniowy)
  • współprocesor ESP32-C6 – Wi-Fi 6 (2,4 GHz) oraz Bluetooth 5 LE
  • pamięć: 32 MB PSRAM + 16 MB Flash
  • wyświetlacz IPS 3,5″, 320 × 480 px, 262K kolorów
  • panel dotykowy pojemnościowy (FT6336)
  • interfejs SPI (LCD), I2C (dotyk)
  • kamera OV5647 5 MP (MIPI-CSI)
  • sprzętowe wsparcie przetwarzania obrazu (ISP, JPEG, H.264)
  • wbudowany mikrofon, kodek audio ES8311, wzmacniacz
  • złącze głośnika 8 Ω / 2 W (MX1.25)
  • slot karty microSD (SDIO 3.0)
  • USB Type-C (UART – zasilanie, programowanie, debug)
  • USB Type-C (OTG 2.0 High Speed)
  • złącze baterii 3,7 V (MX1.25) – ładowanie i zarządzanie energią
  • GPIO 2.54 mm (piny rozszerzeń)
  • interfejsy I2C, UART, USB
  • zabezpieczenia: Secure Boot, Flash Encryption, TRNG

W zestawie

  • płytka ESP32-P4-WIFI6-Touch-LCD-3.5
  • kamera OV5647 5 MP
  • śrubokręt
