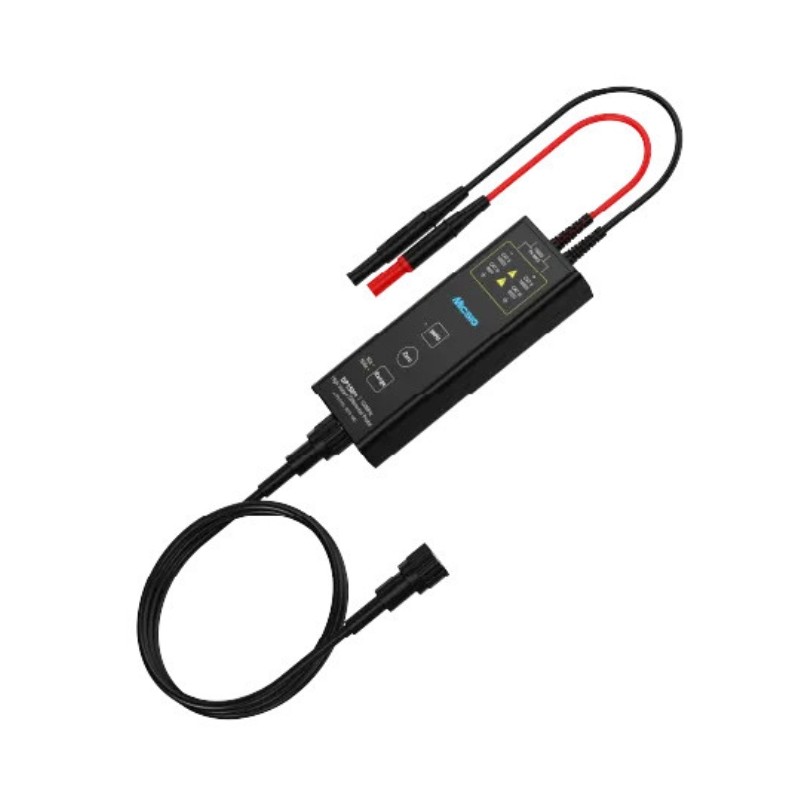

DP700 - sonda różnicowa wysokiego napięcia 100MHz

Opis

Sonda różnicowa oparta na zaawansowanej technologii SigOFIT firmy Micsig, to nowoczesne narzędzie, które charakteryzuje się bardzo niskim poziomem szumów, doskonałymi charakterystykami amplitudy i częstotliwości przy wysokim napięciu oraz przodującą zdolnością do odrzucania sygnałów wspólnych. Dzięki tym cechom, użytkownicy mogą z łatwością przeprowadzać testy sygnałów o wysokiej częstotliwości i napięciu. Sonda ma ograniczenie pasma do 5 MHz, co skutecznie eliminuje wysokoczęstotliwościowe zakłócenia podczas pomiarów częstotliwości przełączania tranzystorów w większości zasilaczy impulsowych. Dodatkowo, funkcja kalibracji punktu zerowego umożliwia błyskawiczne wyzerowanie sondy. Konstrukcja oferuje dwa zakresy pomiarowe: 20X oraz 200X, co poprawia stosunek sygnału do szumu i pozwala dostosować parametry pracy do wykonywanego pomiaru. Standardowe złącze BNC umożliwia współpracę z większością oscyloskopów, natomiast zasilanie przez USB typu C eliminuje konieczność stosowania dodatkowych źródeł zasilania.

Dodatkowe funkcje, takie jak alarm nadnapięciowy z migającą diodą LED i alarmem sygnalizującym przekroczenie zakresu, pozwalają użytkownikowi szybko zareagować na ewentualne problemy. Sonda DP wyróżnia się również kompaktowym i estetycznym designem, znacznie mniejszym niż tradycyjne sondy różnicowe. Poza tym charakteryzuje się doskonałą równomiernością pasma, fluktuacją amplitudy poniżej 0,5 dB w zakresie połowy pasma, nawet w przypadku wysokich częstotliwości, co gwarantuje wysoką precyzję pomiarów. Wysoka impedancja wejściowa i niska pojemność minimalizują efekt obciążenia, co znacznie poprawia dokładność pomiaru sygnału różnicowego. Dodatkowo interfejs USB typu C obsługuje również komunikację sterującą i integrację z systemami automatycznych testów.

Sonda może być szeroko stosowana do pomiarów napięcia zmiennego, pomiarów izolowanych wysokiego napięcia, projektowania zasilaczy impulsowych, przetwornic mocy, falowników, układów indukcyjnych oraz systemów sterowania silnikami. Konstrukcja sprawdza się zarówno w warsztacie elektronika, jak i w środowisku laboratoryjnym oraz przemysłowym. Aktualna rewizja produktu wyposażona została w nową obudowę z trzema przyciskami funkcyjnymi.

Właściwości

• Pasmo częstotliwości: 100 MHz
• Czas narastania: ≤ 3,5 ns
• Współczynnik tłumienia: 20X, 200X
• Dokładność: ±2%
• Max. napięcie różnicowe (DC+AC PK):
  • 20X: 70 V
  • 200X: 700 V
• Max. napięcie w trybie wspólnym: CAT I 600V, CAT II 450V
• Szumy:
  • Pełna przepustowość:
    • 20X: ≤ 20 mVrms
    • 200X: ≤ 90 mVrms
• CMRR:

  • DC: > -80 dB
  • 100 kHz: > -60 dB
  • 10 MHz: > -30 dB
  • 100 MHz: > -26 dB
• Impedancja wejściowa:
  • Tryb różnicowy: 6 MΩ, 1,67 pF
  • Tryb wspólny: 3 MΩ, 3,3 pF
• Opóźnienie:
  • 20X: 11,7 ns
  • 200X: 11,7 ns
• Napięcie wyjściowe: ≤ 3,5 V
• Limit przepustowości: 5 MHz
• Funkcja automatycznej kalibracji punktu zerowego
• Dwa zakresy pracy
• Funkcja zapamiętywania zakresu po wyłączeniu zasilania
• Sygnalizacja przekroczenia dopuszczalnego napięcia: LED i buzzer
• Złącze BNC
• Zasilanie i komunikacja: USB typu C
• Obsługa sterowania komendami i automatyzacji testów
• Zakres temperatury pracy: 0℃ do 40℃
• Długość przewodu: około 31 cm (wejściowy), około 100 cm (wyjściowy)
• Wymiary: 135 × 50 × 25 mm

W zestawie

• Sonda różnicowa Micsig DP700
• Przewód USB typu C
• Przewód BNC
• 2 x zacisk typu „krokodylek”
• 2 x końcówka pomiarowa
• 2 x przewód przedłużający wejście
• Zasilacz
• Instrukcja szybkiego uruchomienia
