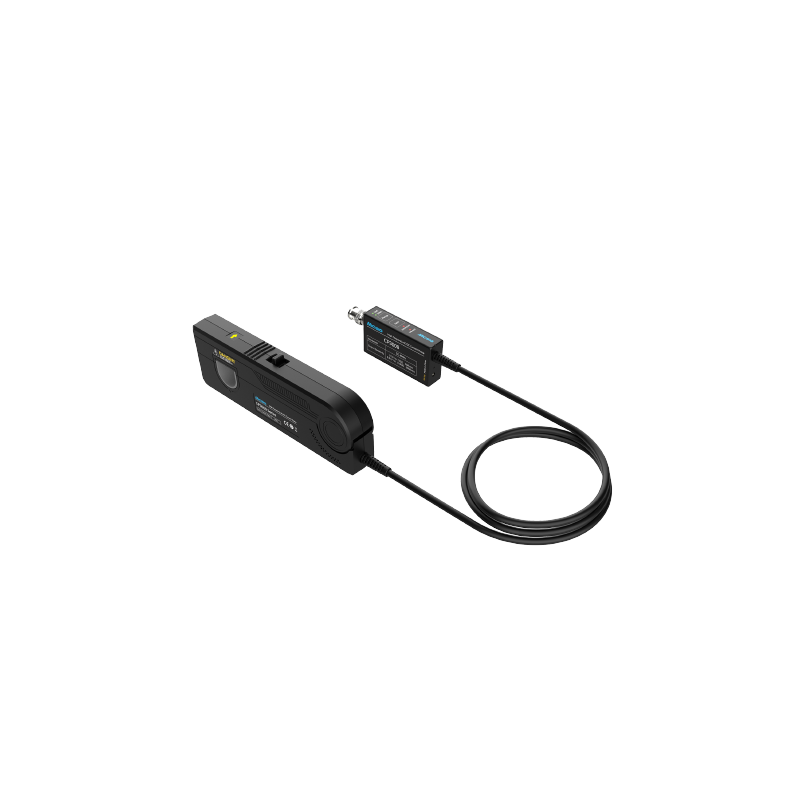

Micsig CP3008 - Sonda prądowa AC/DC wysokiej częstotliwości
ID: 1201223
8 227,16 zł
Brutto
6 688,75 zł Netto
Sonda Micsig CP3008 przeznaczona do precyzyjnego pomiaru prądów AC/DC w układach wysokonapięciowych i wysokoprądowych. Znajduje zastosowanie w analizie zasilaczy impulsowych, konwerterów mocy, przekształtników oraz testowaniu urządzeń z dużymi obciążeniami prądowymi.
Opis
Sonda prądowa Micsig CP3008 umożliwia dokładny pomiar prądu przemiennego i stałego w systemach energoelektronicznych oraz układach zasilania impulsowego. Zakres pomiarowy wynosi do 300 A RMS oraz 500 A szczytowo przy szerokości pasma DC – 8 MHz i czasie narastania ≤ 43,75 ns. Konstrukcja z podwójnym zakresem (50 A / 300 A) i rozdzielczością do 10 mA pozwala na precyzyjne przechwytywanie sygnałów zarówno w niskim, jak i wysokim zakresie prądowym.
Układ cechuje się typową dokładnością ±1% (±10 mA dla zakresu 50 A oraz ±100 mA dla 300 A), opóźnieniem < 4 ns oraz niskim poziomem szumów < 3,5 mApp. Wyjście napięciowe sondy wynosi 1 V/10 A lub 1 V/100 A w zależności od ustawionego zakresu i mnożnika (x1, x10, x100). Sonda sygnalizuje przekroczenie wartości progowej prądu (≥ 50 Apk lub ≥ 500 Apk) i umożliwia pracę z napięciem roboczym oraz pływającym do CAT I 300 V. Zasilanie sondy realizowane jest przez zewnętrzne źródło 12 V.
Złącze BNC zapewnia szeroką kompatybilność z oscyloskopami różnych producentów, a szczęki o średnicy 20 mm umożliwiają uchwycenie przewodów o większym przekroju.
Właściwości
- Pasmo przenoszenia: DC – 8 MHz
- Czas narastania: ≤ 43,75 ns
- Zakres pomiarowy: 50 Arms (zakres niski), 300 Arms (zakres wysoki)
- Maksymalny prąd wejściowy: 500 Apk, 300 Arms
- Dokładność pomiaru: ±1% ±10 mA (50 A), ±1% ±100 mA (300 A)
- Rozdzielczość: 10 mA (50 A), 100 mA (300 A)
- Szumy: < 3,5 mApp (50 A), < 3 mApp (300 A)
- Opóźnienie: < 4 ns (50 A), < 40 ns (300 A)
- Czułość wyjściowa: 1 V/10 A (50 A, x1), 1 V/100 A (300 A, x100)
- Próg alarmu przeciążenia: ≥ 50 Apk (50 A), ≥ 500 Apk (300 A)
- Napięcie zasilania: 12 V
- Maksymalne napięcie robocze: CAT I 300 V
- Maksymalne napięcie pływające: CAT I 300 V
- Średnica szczęk: 20 mm
- Złącze: BNC
W zestawie
- Sonda prądowa Micsig CP3008
- Przewód zasilający
- Instrukcja obsługi
