Sonda prądowa przeznaczona do pomiaru prądu stałego i przemiennego w układach energoelektronicznych oraz zasilaczach impulsowych. Oferuje pasmo DC 5 MHz, czas narastania ≤ 70 ns oraz dwa zakresy pomiarowe: 50 A i 300 A RMS, z maksymalnym prądem szczytowym do 500 A. Urządzenie zapewnia wysoką dokładność pomiaru ±1% oraz rozdzielczość do 10 mA w niższym zakresie. Złącze BNC zapewnia kompatybilność z wieloma oscyloskopami, a szczęki o średnicy 20 mm umożliwiają pomiar prądu w przewodach o większym przekroju. Micsig CP3005

4 tyg.
Produkt dostępny na zamówienie
Kamami jest oficjalnym dystrybutorem oscyloskopów oraz akcesoriów Micsig. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

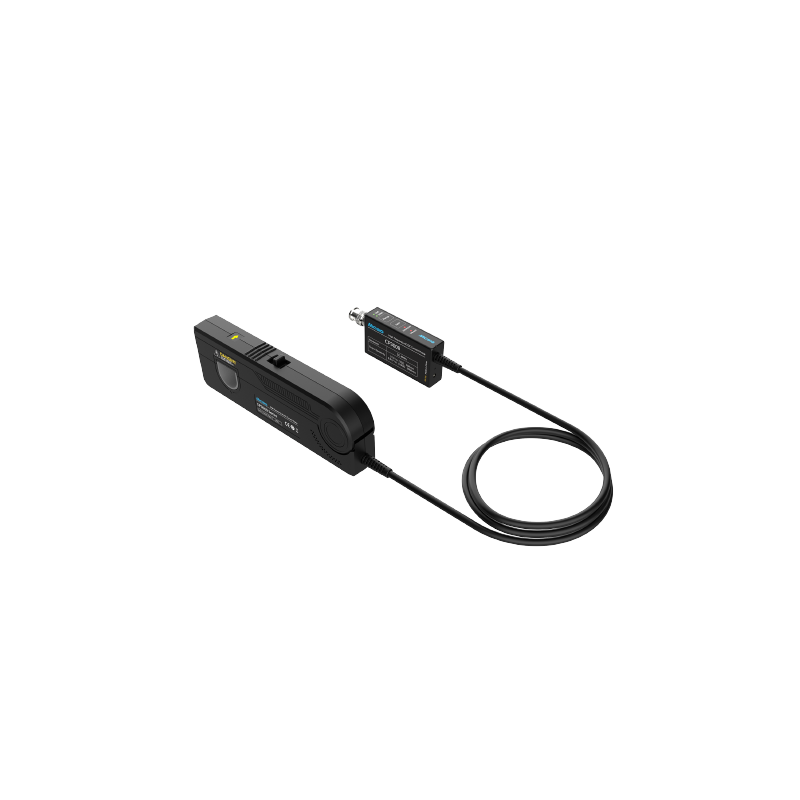

Sonda prądowa Micsig CP3005 umożliwia dokładny pomiar prądu przemiennego i stałego w systemach energoelektronicznych oraz układach zasilania impulsowego. Zakres pomiarowy wynosi do 300 A RMS oraz 500 A szczytowo przy szerokości pasma DC 5 MHz i czasie narastania ≤ 70 ns. Konstrukcja z podwójnym zakresem (50 A / 300 A) i rozdzielczością do 10 mA pozwala na precyzyjne przechwytywanie sygnałów zarówno w niskim, jak i wysokim zakresie prądowym.

Układ cechuje się typową dokładnością ±1% (±10 mA dla zakresu 50 A oraz ±100 mA dla 300 A), opóźnieniem < 4 ns oraz niskim poziomem szumów < 3,5 mApp. Wyjście napięciowe sondy wynosi 1 V/10 A lub 1 V/100 A w zależności od ustawionego zakresu i mnożnika (x1, x10, x100). Sonda sygnalizuje przekroczenie wartości progowej prądu (≥ 50 Apk lub ≥ 500 Apk) i umożliwia pracę z napięciem roboczym oraz pływającym do CAT I 300 V. Zasilanie sondy realizowane jest przez zewnętrzne źródło 12 V.


Urządzenie zapewnia wygodną i niezawodną pracę w codziennych zastosowaniach pomiarowych. Funkcja automatycznego rozmagnesowania (Auto Degaussing) oraz automatycznego zerowania umożliwia szybkie przygotowanie sondy do pracy, zapewniając wysoką dokładność i oszczędność czasu. Zastosowany alarm nadprądowy informuje użytkownika o przekroczeniu dopuszczalnego zakresu pomiarowego, co ułatwia bezpieczne przełączanie zakresów oraz chroni urządzenie przed uszkodzeniem. Rozwiązanie to zwiększa bezpieczeństwo pracy i pozwala zachować stabilność pomiarów nawet w wymagających warunkach. Dodatkowo standardowy interfejs BNC zapewnia szeroką kompatybilność z większością oscyloskopów dostępnych na rynku.

Właściwości

  • Pasmo przenoszenia: DC 5 MHz
  • Czas narastania: ≤ 70 ns
  • Zakres pomiarowy: 50 Arms (zakres niski), 300 Arms (zakres wysoki)
  • Maksymalny prąd wejściowy: 500 Apk, 300 Arms
  • Dokładność pomiaru: ±1% ±10 mA (50 A), ±1% ±100 mA (300 A)
  • Rozdzielczość: 10 mA (50 A), 100 mA (300 A)
  • Szumy: < 1.5 mArms (50 A), < 12 mArms (300 A)
  • Opóźnienie: < 4 ns (50 A), < 40 ns (300 A)
  • Czułość wyjściowa: 1 V/10 A (50 A, x1), 1 V/100 A (300 A, x100)
  • Próg alarmu przeciążenia: ≥ 50 Apk (50 A), ≥ 300 Apk (300 A)
  • Napięcie zasilania: 12 V
  • Maksymalne napięcie robocze: CAT I 300 V
  • Maksymalne napięcie pływające: CAT I 300 V
  • Średnica szczęk: 20 mm
  • Złącze: BNC

W zestawie

  • Sonda prądowa Micsig CP3005
  • Przewód zasilający
