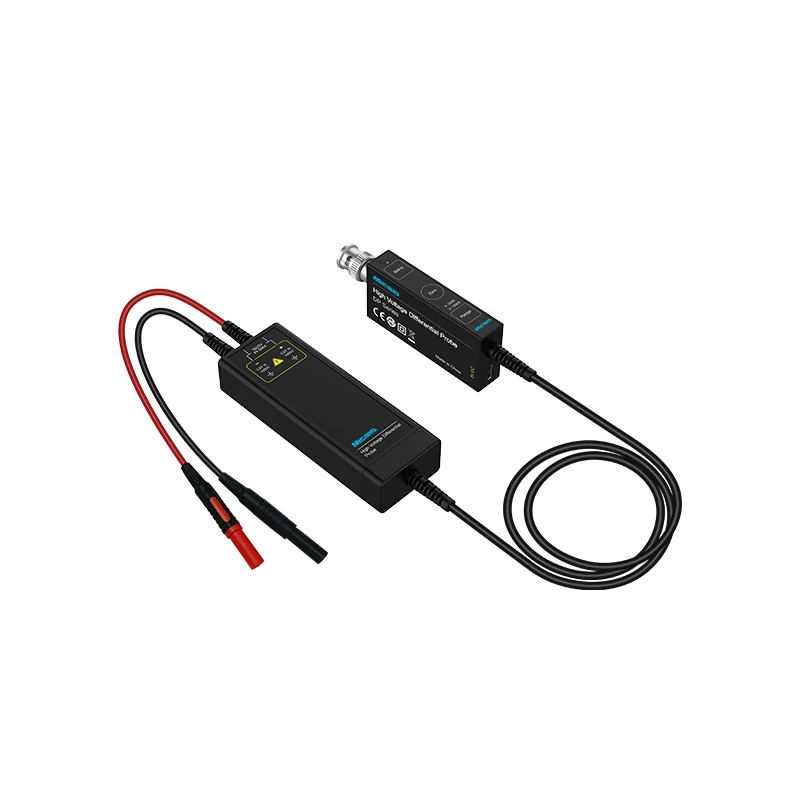

Micsig DP705 - sonda różnicowa wysokiego napięcia 500MHz
ID: 1190104
4 551,00 zł
Brutto
3 700,00 zł Netto
Sonda różnicowa Micsig z serii DP oparta na zaawansowanej technologii SigOFIT. Oferuje pasmo częstotliwości 500 MHz oraz możliwość pomiarów napięcia do 700 V. Wykorzystuje popularne złącze BNC i jest zasilana przez złącze USB typu C. Micsig DP705
Opis
Sonda różnicowa oparta na zaawansowanej technologii SigOFIT firmy Micsig, to nowoczesne narzędzie, które charakteryzuje się bardzo niskim poziomem szumów, doskonałymi charakterystykami amplitudy i częstotliwości przy wysokim napięciu oraz przodującą zdolnością do odrzucania sygnałów wspólnych. Dzięki tym cechom, użytkownicy mogą z łatwością przeprowadzać testy sygnałów o wysokiej częstotliwości i napięciu. Dodatkowo, funkcja kalibracji punktu zerowego umożliwia błyskawiczne wyzerowanie sondy. Sonda oferuje również możliwość podwójnego zakresu pomiarowego, co poprawia stosunek sygnału do szumu i pozwala dostosować się do różnorodnych wymagań testowych. Standardowe złącze BNC umożliwia współpracę z dowolnym oscyloskopem, a zasilanie z portu USB eliminuje konieczność dodatkowych źródeł energii.
Dodatkowe funkcje, takie jak alarm nadnapięciowy z migającą diodą LED i alarmem sygnalizującym przekroczenie zakresu, pozwalają użytkownikowi szybko zareagować na ewentualne problemy. Sonda DP wyróżnia się również kompaktowym i estetycznym designem, znacznie mniejszym niż tradycyjne sondy różnicowe. Poza tym charakteryzuje się doskonałą równomiernością pasma, fluktuacją amplitudy poniżej 0,5 dB w zakresie połowy pasma, nawet w przypadku wysokich częstotliwości, co gwarantuje wysoką precyzję pomiarów. Wysoka impedancja wejściowa i niska pojemność minimalizują efekt obciążenia, co znacznie poprawia dokładność pomiaru sygnału różnicowego.
Sonda może być szeroko stosowana do pomiarów zmiennego napięcia, pomiarów izolacji przy wysokim napięciu, projektowania zasilaczy impulsowych, czy przetwornic mocy. Jest wszechstronnym i elastycznym w użyciu narzędziem przydatnym zarówno w warsztacie elektronika, jak i w środowisku przemysłowym.
Właściwości
- Pasmo częstotliwości: 500 MHz
- Czas narastania: ≤ 0,7 ns
- Współczynnik tłumienia: 20X, 200X
- Dokładność: ±2%
- Max. napięcie różnicowe (DC+AC PK):
- 20X: 70 V
- 200X: 700 V
- Max. napięcie w trybie wspólnym: CAT I 600V, CAT II 450V
- Szumy:
- Pełna przepustowość:
- 20X: ≤ 100 mVrms
- 200X: ≤ 140 mVrms
- Pełna przepustowość:
- CMRR:
- DC: > -80dB
- 100 kHz: > -60dB
- 20 MHz: > -40dB
- Impedancja wejściowa:
- Tryb różnicowy: 4 MΩ, 1,175 pF
- Tryb wspólny: 2 MΩ, 2,35 pF
- Opóźnienie:
- 20X: 10,83 ns
- 200X: 11,56 ns
- Napięcie wyjściowe: ≤3,5V
- Funkcja szybkiej kalibracji punktu zerowego
- Dwa zakresy pracy
- Sygnalizacja przekroczenia dopuszczalnego napięcia: LED i buzzer
- Złącze BNC
- Zasilanie: USB typu C
- Zakres temperatury pracy: 0℃ do 40℃
- Długość przewodu: 8 cm (wejściowy), 120 cm (wyjściowy)
- Wymiary modułu sterującego: 91 x 33 x 15 mm
- Wymiary modułu sygnałowego: 100 x 36 x 20 mm
W zestawie
- Sonda różnicowa
- Przewód USB
- 2 x zacisk typu "krokodylek"
- 2 x końcówka pomiarowa
1190104
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Przenośny oscyloskop typu Tablet z 10,1-calowym wyświetlaczem LCD oraz ekranem dotykowym. Ma cztery kanały oraz charakteryzuje się dobrymi parametrami pomiarowymi: pasmem 300 MHz, szybkością próbkowania 2 GSa/s oraz buforem pamięci 220 Mpts. Micsig TO3004
5 699,00 zł
24h
Dostępna ilość: 1
Dostępny
Przenośny oscyloskop Smart z 8-calowym wyświetlaczem LCD oraz ekranem dotykowym. Ma dwa kanały oraz charakteryzuje się dobrymi parametrami pomiarowymi: pasmem 300 MHz, szybkością próbkowania 2 GSa/s oraz buforem pamięci 280 Mpts. Micsig STO2302C
4 386,35 zł
24h
Dostępna ilość: 1
Dostępny
Produkty z tej samej kategorii (16)
Sonda do pomiaru prądu zmiennego i stałego o natężeniu do 65 A. Pracuje w paśmie do 20 kHz, może być podłączona do oscyloskopu przez złącze BNC. Hantek CC-65
357,17 zł
4 tyg.
Brak towaru
Końcówka sondy pomiarowej o współczynniku tłumienia 50X. Dedykowana do sond Micsig z serii SigOFIT pracujących w paśmie częstotliwości 100MHz, 200MHz i 350MHz. Micsig OP50-3
1 398,90 zł
4 tyg.
Brak towaru
Izolowana sonda światłowodowa o zakresie pomiarowym do 2500 V. Pracuje w paśmie do 500 MHz, może być podłączona do oscyloskopu przez złącze BNC. W zestawie z końcówkami o współczynniku tłumienia 20X i 1000X. Micsig MOIP500P
74 999,00 zł
4 tyg.
Brak towaru
Końcówka sondy pomiarowej o współczynniku tłumienia 2000X. Dedykowana do sond Micsig z serii SigOFIT pracujących w paśmie częstotliwości 100MHz, 200MHz i 350MHz. Micsig OP2000-3
2 491,68 zł
4 tyg.
Brak towaru
Hantek PP-250 to sonda oscyloskopowa o paśmie przenoszenia 250 MHz, umożliwiająca precyzyjne pomiary sygnałów wysokiej częstotliwości. Wyposażona w przełącznik tłumienia 1×/10×, pozwala na elastyczne dostosowanie do różnych zastosowań pomiarowych. Dzięki ergonomicznemu designowi i solidnej konstrukcji zapewnia wygodę użytkowania oraz trwałość w codziennej pracy laboratoryjnej.
99,90 zł
24h
Dostępna ilość: 6
Dostępny
Końcówka sondy pomiarowej o współczynniku tłumienia 2000X. Dedykowana do sond Micsig z serii SigOFIT pracujących w paśmie częstotliwości 350 MHz i 500 MHz. Micsig OP2000-5
4 598,99 zł
4 tyg.
Brak towaru
Przewód (adapter) złącza BNC do złączem typu "krokodylek". Pozwala na wygodne podłączenie urządzenia np. do oscyloskopu. Digilent 240-134
52,64 zł
3 tyg.
Brak towaru
Sonda różnicowa Micsig z serii DP oparta na zaawansowanej technologii SigOFIT. Oferuje pasmo częstotliwości 100 MHz oraz możliwość pomiarów napięcia do 700 V. Wykorzystuje popularne złącze BNC i jest zasilana przez złącze USB typu C. Micsig DP700
1 181,13 zł
4 tyg.
Brak towaru
Końcówka sondy pomiarowej o współczynniku tłumienia 2000X. Dedykowana do sond Micsig z serii SigOFIT pracujących w paśmie częstotliwości 800 MHz i 1 GHz. Micsig OP2000-1G
10 516,50 zł
4 tyg.
Brak towaru
Sonda różnicowa Micsig z serii DP oparta na zaawansowanej technologii SigOFIT. Oferuje pasmo częstotliwości 150 MHz oraz możliwość pomiarów napięcia do 3000 V. Wykorzystuje popularne złącze BNC i jest zasilana przez złącze USB typu C. Micsig DP3001
1 499,04 zł
24h
Dostępna ilość: 1
Dostępny

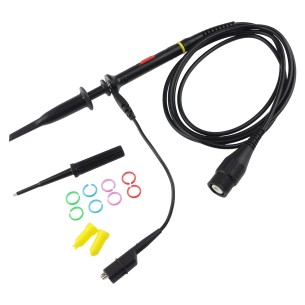

Uniwersalna sonda oscyloskopowa z wtykiem BNC i dzielnikiem napięcia 10:1. Ma pasmo przenoszenia 60 MHz i pozwala na wykonywanie pomiarów o maksymalnym napięciu do 600 V. Hantek PP-80
