Sonda logiczna aktywna RIGOL PLA3204
ID: 1198301
767,40 zł
700,67 zł
Zniżka 66,73 zł
Brutto
569,65 zł Netto
Najniższa cena w okresie 30 dni przed promocją:
767,40 zł
RIGOL PLA3204 umożliwia analizę sygnałów logicznych z maksymalną rozdzielczością czasową 5 ns, zapewniając wysoką kompatybilność z różnymi standardami napięć. Niezastąpiona w diagnostyce i testowaniu układów cyfrowych przy użyciu oscyloskopów RIGOL serii MHO5000 i DHO5000. RIGOL PLA3204
Opis
Sonda logiczna RIGOL PLA3204 umożliwia bezpośrednie podłączenie sygnałów cyfrowych z badanego układu do oscyloskopów cyfrowych serii MHO5000 i DHO5000 firmy RIGOL poprzez złącze USB typu C. Sonda przekształca oscyloskop w analizator stanów logicznych, zapewniając 4 kanały danych oraz 8 kanałów masy. Dołączone przewody pomiarowe umożliwiają elastyczne podłączenie do badanego sygnału oraz punktów odniesienia.
Dzięki wysokiej impedancji wejściowej oraz niskiej pojemności sondy, możliwe jest precyzyjne próbkowanie sygnałów cyfrowych bez znaczącego wpływu na badany układ. Minimalna wykrywalna szerokość impulsu wynosi 5 ns, co pozwala na analizę szybkich sygnałów. Sonda umożliwia regulację progu przełączania w zakresie ±15 V, co zapewnia kompatybilność z różnymi standardami logiki.
W zestawie znajdują się cztery przewody sygnałowe i dwa przewody masy, a także komplet klipsów pomiarowych, które ułatwiają podłączanie się do różnych typów złącz na płytce PCB. Zintegrowane diody LED na sondzie wskazują aktywność kanałów i ułatwiają konfigurację.
Sonda przeznaczona do zastosowań laboratoryjnych i serwisowych, wspierających projektowanie, testowanie i diagnostykę układów cyfrowych.
Właściwości
- Liczba kanałów wejściowych: 4
- Zakres progów przełączania: ±15 V
- Dokładność progu: ±(100 mV + 3% wartości progowej)
- Maksymalne napięcie wejściowe: ±40 V (szczytowe)
- Zakres dynamiczny wejścia: ±10 V + ustawiony próg
- Minimalna amplituda sygnału: 500 mVp-p
- Minimalna szerokość wykrywanego impulsu: 5 ns
- Impedancja wejściowa: 100 kΩ ±1%
- Pojemność wejściowa: ok. 11 pF
- Długość przewodu sondy: ok. 120 cm
- Długość przewodu pomiarowego: ok. 25 cm
- Zakres temperatur pracy: 0°C do 50°C
- Zakres temperatur przechowywania: -20°C do 60°C
- Wilgotność względna: do 80% (praca), do 90% (przechowywanie)

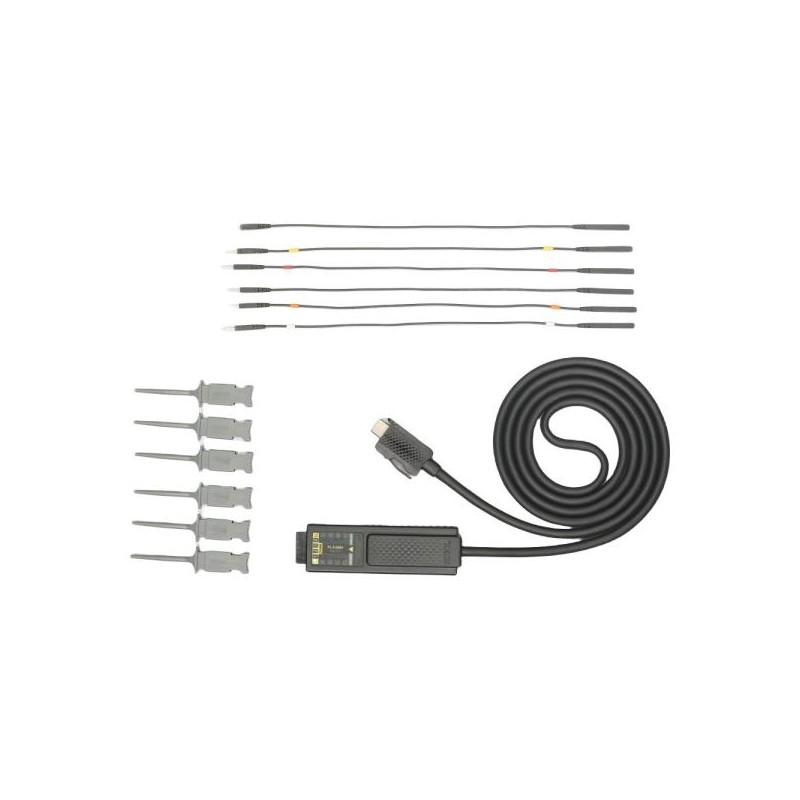

W zestawie
- Sonda logiczna RIGOL PLA3204 - 1 szt.
- Przewody pomiarowe – 6 szt.
- Klipsy pomiarowe – 6 szt.
