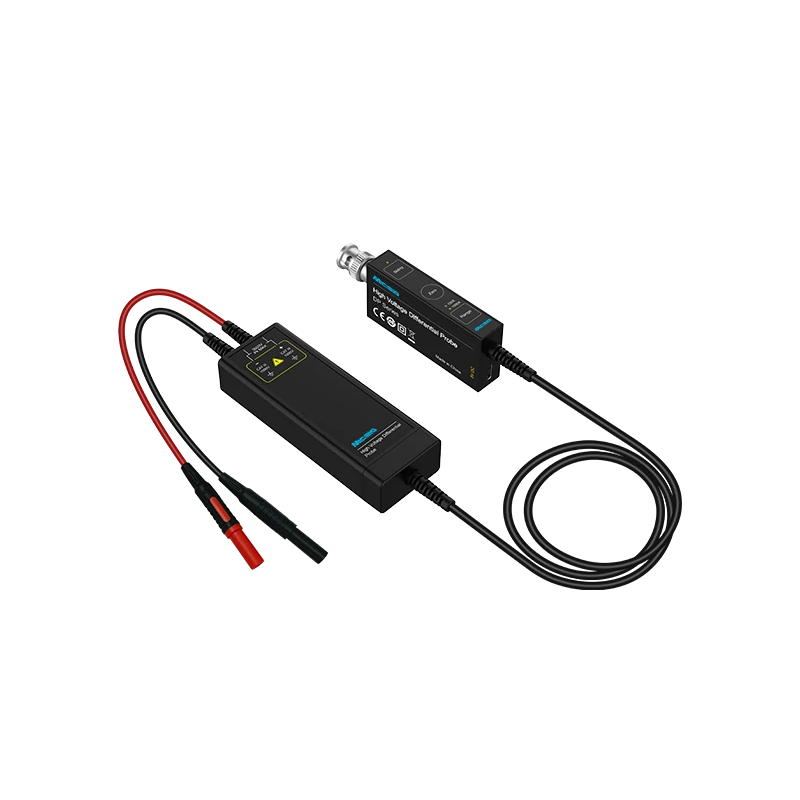

Micsig DP3003 - sonda różnicowa wysokiego napięcia 300MHz
ID: 1190108
4 059,00 zł
Brutto
3 300,00 zł Netto
Sonda różnicowa Micsig z serii DP oparta na zaawansowanej technologii SigOFIT. Oferuje pasmo częstotliwości 300 MHz oraz możliwość pomiarów napięcia do 3000 V. Wykorzystuje popularne złącze BNC i jest zasilana przez złącze USB typu C. Micsig DP3003
Opis
Sonda różnicowa oparta na zaawansowanej technologii SigOFIT firmy Micsig, to nowoczesne narzędzie, które charakteryzuje się bardzo niskim poziomem szumów, doskonałymi charakterystykami amplitudy i częstotliwości przy wysokim napięciu oraz przodującą zdolnością do odrzucania sygnałów wspólnych. Dzięki tym cechom, użytkownicy mogą z łatwością przeprowadzać testy sygnałów o wysokiej częstotliwości i napięciu. Dodatkowo, funkcja kalibracji punktu zerowego umożliwia błyskawiczne wyzerowanie sondy. Sonda oferuje również możliwość podwójnego zakresu pomiarowego, co poprawia stosunek sygnału do szumu i pozwala dostosować się do różnorodnych wymagań testowych. Standardowe złącze BNC umożliwia współpracę z dowolnym oscyloskopem, a zasilanie z portu USB eliminuje konieczność dodatkowych źródeł energii.
Dodatkowe funkcje, takie jak alarm nadnapięciowy z migającą diodą LED i alarmem sygnalizującym przekroczenie zakresu, pozwalają użytkownikowi szybko zareagować na ewentualne problemy. Sonda DP wyróżnia się również kompaktowym i estetycznym designem, znacznie mniejszym niż tradycyjne sondy różnicowe. Poza tym charakteryzuje się doskonałą równomiernością pasma, fluktuacją amplitudy poniżej 0,5 dB w zakresie połowy pasma, nawet w przypadku wysokich częstotliwości, co gwarantuje wysoką precyzję pomiarów. Wysoka impedancja wejściowa i niska pojemność minimalizują efekt obciążenia, co znacznie poprawia dokładność pomiaru sygnału różnicowego.
Sonda może być szeroko stosowana do pomiarów zmiennego napięcia, pomiarów izolacji przy wysokim napięciu, projektowania zasilaczy impulsowych, czy przetwornic mocy. Jest wszechstronnym i elastycznym w użyciu narzędziem przydatnym zarówno w warsztacie elektronika, jak i w środowisku przemysłowym.
Właściwości
- Pasmo częstotliwości: 300 MHz
- Czas narastania: ≤ 1,2 ns
- Współczynnik tłumienia: 100X, 1000X
- Dokładność: ±2%
- Max. napięcie różnicowe (DC+AC PK):
- 100X: 300 V
- 1000X: 3000 V
- Max. napięcie w trybie wspólnym: CAT III 1000V
- Szumy:
- Pełna przepustowość:
- 100X: ≤ 400 mVrms
- 1000X: ≤ 600 mVrms
- Pełna przepustowość:
- CMRR:
- DC: > -80dB
- 100 kHz: > -60dB
- 20 MHz: > -40dB
- Impedancja wejściowa:
- Tryb różnicowy: 20 MΩ, 1,175 pF
- Tryb wspólny: 10 MΩ, 2,35 pF
- Opóźnienie:
- 100X: 10,83 ns
- 1000X: 10,93 ns
- Napięcie wyjściowe: ≤3V
- Funkcja szybkiej kalibracji punktu zerowego
- Dwa zakresy pracy
- Sygnalizacja przekroczenia dopuszczalnego napięcia: LED i buzzer
- Złącze BNC
- Zasilanie: USB typu C
- Zakres temperatury pracy: 0℃ do 40℃
- Długość przewodu: 8 cm (wejściowy), 120 cm (wyjściowy)
- Wymiary modułu sterującego: 91 x 33 x 15 mm
- Wymiary modułu sygnałowego: 100 x 36 x 20 mm
W zestawie
- Sonda różnicowa
- Przewód USB
- 2 x zacisk typu "krokodylek"
- 2 x końcówka pomiarowa
