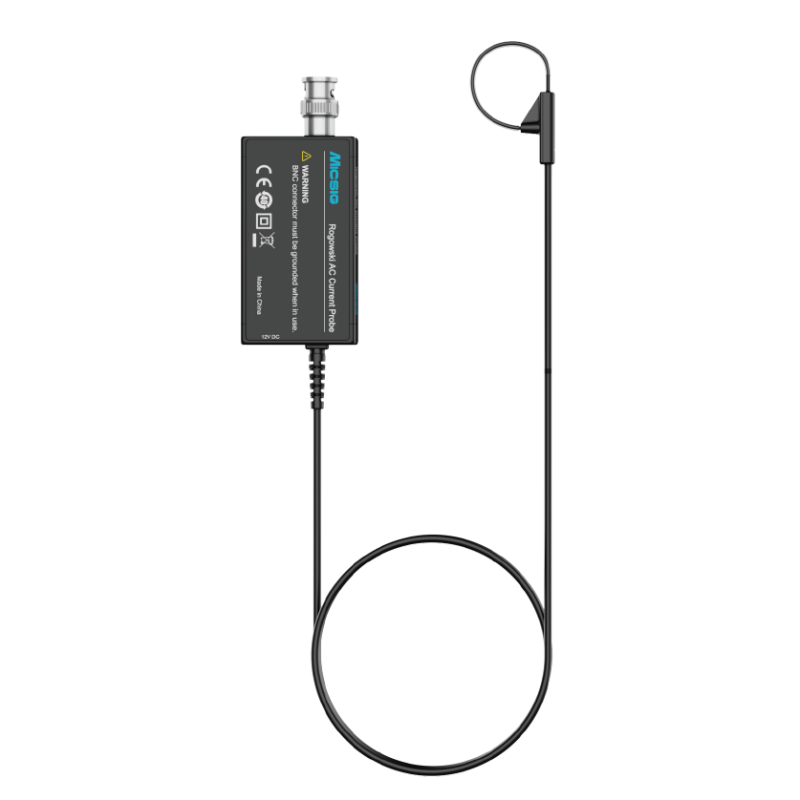

Micsig RCP6000XS-200 - sonda prądowa Rogowskiego AC 6000A
ID: 1204907
5 338,20 zł
Brutto
4 340,00 zł Netto
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 6000 A, oferująca szerokie pasmo od 3 Hz do 20 MHz i czułość 1 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP6000XS-200
Opis
Micsig RCP6000XS-200 to sonda prądowa Rogowskiego przeznaczona do precyzyjnego pomiaru prądów przemiennych o bardzo dużej amplitudzie, sięgającej nawet 6000 A. Dzięki zastosowaniu technologii cewki Rogowskiego, sonda charakteryzuje się niemal zerową impedancją wtrąceniową, co pozwala na pomiar bez wpływu na badany obwód. Jest to szczególnie istotne w aplikacjach wymagających wysokiej dokładności oraz minimalizacji zakłóceń. Urządzenie oferuje szerokie pasmo przenoszenia do 20 MHz, co umożliwia analizę szybkozmiennych sygnałów oraz przebiegów o wysokiej częstotliwości. Dzięki temu doskonale sprawdza się w pomiarach prądów w tranzystorach mocy, takich jak MOSFET, IGBT, SiC czy GaN, gdzie istotne jest uchwycenie dynamicznych zmian oraz harmonicznych wysokiego rzędu.
Elastyczna konstrukcja cewki umożliwia łatwe dopasowanie do trudno dostępnych miejsc oraz pomiar w układach o skomplikowanej geometrii. Kompaktowy przekrój poprzeczny cewki pozwala na pracę nawet w bardzo ciasnych przestrzeniach, np. pomiędzy wyprowadzeniami elementów półprzewodnikowych. Sonda została wyposażona w standardowe złącze BNC, co zapewnia pełną kompatybilność z większością oscyloskopów dostępnych na rynku. Dzięki wysokiej odporności napięciowej do 1,5 kV, może być bezpiecznie stosowana w aplikacjach wysokiego napięcia.
Właściwości
- Typ sondy: Rogowskiego (pomiar prądu AC)
- Maksymalny prąd: 6000 A (wartość szczytowa)
- Pasmo przenoszenia: 3 Hz do 20 MHz
- Czułość: 1 mV/A (1000X)
- Szybkość narastania: 70 kA/μs
- Dokładność: 2%
- Odporność napięciowa: do 1,5 kV (szczytowo, dla cewki)
- Impedancja wyjściowa: 1 MΩ
- Impedancja wtrąceniowa bliska zeru
- Interfejs: standardowe złącze BNC
- Konstrukcja: elastyczna cewka Rogowskiego
- Przeznaczenie: pomiar prądów wysokiej częstotliwości, impulsowych i przejściowych
- Zastosowania: napędy silników, układy UPS/SMPS, testy MOSFET/IGBT (SiC, GaN), pomiary harmonicznych, systemy trójfazowe
- Średnica: 1,6 mm
- Długość cewki: 200 mm
- Długość przewodu: 1.5 m
- Zasilanie: DC 12 V
1204907
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Sonda prądowa typu Rogowskiego do precyzyjnych pomiarów prądów przemiennych o częstotliwości do 30 MHz. Dzięki elastycznej cewce o grubości 1,6 mm i niemal zerowej impedancji wprowadzaną, doskonale nadaje się do pracy w trudno dostępnych miejscach układów mocy. Zintegrowany wzmacniacz i interfejs BNC umożliwiają dokładne pomiary i łatwą integrację z oscyloskopami, co czyni ją idealnym narzędziem dla laboratoriów R&D i serwisów elektroniki mocy. Micsig RCP300XS
4 059,00 zł
Brak terminu dostawy
Brak towaru
Sonda prądowa typu Rogowskiego do precyzyjnych pomiarów prądów przemiennych o częstotliwości do 30 MHz. Dzięki elastycznej cewce o grubości 1,6 mm i niemal zerowej impedancji wprowadzaną, doskonale nadaje się do pracy w trudno dostępnych miejscach układów mocy. Zintegrowany wzmacniacz i interfejs BNC umożliwiają dokładne pomiary i łatwą integrację z oscyloskopami, co czyni ją idealnym narzędziem dla laboratoriów R&D i serwisów elektroniki mocy. Micsig RCP1200XS
4 059,00 zł
Brak terminu dostawy
Brak towaru
Sonda prądowa typu Rogowskiego do precyzyjnych pomiarów prądów przemiennych o częstotliwości do 30 MHz. Dzięki elastycznej cewce o grubości 1,6 mm i niemal zerowej impedancji wprowadzaną, doskonale nadaje się do pracy w trudno dostępnych miejscach układów mocy. Zintegrowany wzmacniacz i interfejs BNC umożliwiają dokładne pomiary i łatwą integrację z oscyloskopami, co czyni ją idealnym narzędziem dla laboratoriów R&D i serwisów elektroniki mocy. Micsig RCP3000XS
4 551,00 zł
Brak terminu dostawy
Brak towaru
Produkty z tej samej kategorii (16)
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o dużej amplitudzie do 1200 A, oferująca szerokie pasmo od 5 Hz do 30 MHz i czułość 5 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP1200XS-80
4 821,60 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o dużej amplitudzie do 3000 A, oferująca szerokie pasmo od 4 Hz do 30 MHz i czułość 2 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP3000XS-80
4 821,60 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o dużej amplitudzie do 6000 A, oferująca szerokie pasmo od 4 Hz do 30 MHz i czułość 1 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP6000XS-80
4 821,60 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o dużej amplitudzie do 12000 A, oferująca szerokie pasmo od 2 Hz do 30 MHz i czułość 0,5 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP12000XS-80
4 821,60 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o dużej amplitudzie do 300 A, oferująca szerokie pasmo od 10 Hz do 20 MHz i czułość 20 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP300XS-200
5 338,20 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 600 A, oferująca szerokie pasmo od 7 Hz do 20 MHz i czułość 10 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP600XS-200
5 338,20 zł
4 tyg.
Brak towaru

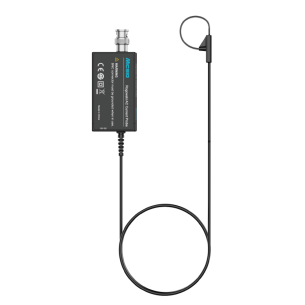

Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 1200 A, oferująca szerokie pasmo od 5 Hz do 20 MHz i czułość 2 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP1200XS-200
5 338,20 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 6000 A, oferująca szerokie pasmo od 3 Hz do 20 MHz i czułość 1 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP6000XS-200
5 338,20 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 120 A, oferująca szerokie pasmo od 14 Hz do 25 MHz i czułość 50 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP120S-200
5 338,20 zł
4 tyg.
Brak towaru
Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 300 A, oferująca szerokie pasmo od 7 Hz do 25 MHz i czułość 20 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP300S-200
5 338,20 zł
4 tyg.
Brak towaru

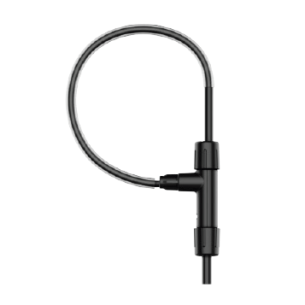

Sonda prądowa Rogowskiego przeznaczona do pomiaru prądów przemiennych o bardzo dużej amplitudzie do 600 A, oferująca szerokie pasmo od 5 Hz do 25 MHz i czułość 10 mV/A. Dzięki niemal zerowej impedancji umożliwia dokładne pomiary bez wpływu na badany obwód, co sprawdza się w analizie szybkich przebiegów i układów mocy (MOSFET, IGBT, SiC, GaN). Micsig RCP600S-200
