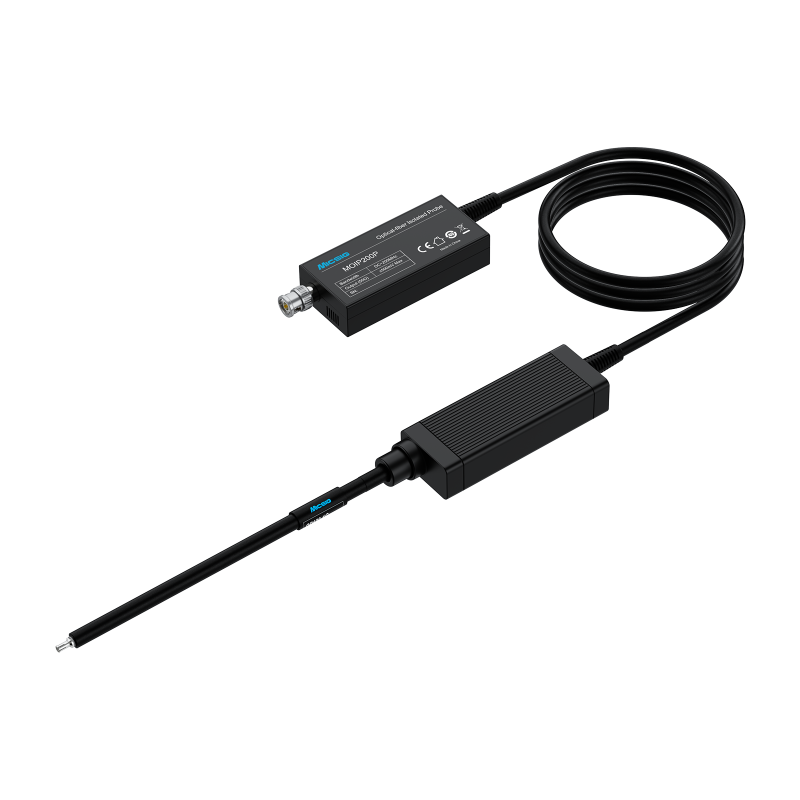

MOIP200P - izolowana sonda światłowodowa 200MHz do oscyloskopów Micsig
ID: 1187015
15 617,31 zł
Brutto
12 697,00 zł Netto
Izolowana sonda światłowodowa Micsig MOIP200P Gen 3 przeznaczona do pomiarów różnicowych w układach energoelektronicznych, aplikacjach SiC i GaN oraz systemach wysokiego napięcia. Pracuje w paśmie do 200 MHz i wykorzystuje technologię izolacji optycznej SigOFIT zapewniającą wysoki współczynnik CMRR, niski poziom szumów oraz izolację galwaniczną do 85 kVpk. Obsługuje wymienne tłumiki pomiarowe oraz współpracuje z oscyloskopami wyposażonymi w wejście BNC 50 Ω. Micsig MOIP200P Gen3
Opis
Izolowana sonda światłowodowa Micsig MOIP200P Gen 3 przeznaczona do wykonywania szybkich pomiarów różnicowych. Model współpracuje z oscyloskopami wyposażonymi w wejście BNC 50 Ω i systemem izolacji optycznej SigOFIT stosowanym w aparaturze pomiarowej Micsig. Sonda pracuje w paśmie częstotliwości do 200 MHz i umożliwia wykonywanie pomiarów floating w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Wysoki współczynnik tłumienia
Konstrukcja oparta na technologii izolacji optycznej SigOFIT zapewnia bardzo wysoki współczynnik tłumienia sygnału wspólnego CMRR wynoszący do 180 dB dla DC oraz 122 dB przy 200 MHz. Rozwiązanie skutecznie ogranicza zakłócenia i oscylacje powodowane przez szumy wspólne o wysokiej częstotliwości, umożliwiając wykonywanie stabilnych pomiarów różnicowych w układach energoelektronicznych, falownikach, przetwornicach oraz aplikacjach wykorzystujących tranzystory SiC i GaN.
Automatyczna kalibracja
Sonda oferuje bardzo dobrą charakterystykę amplitudowo-częstotliwościową, a dokładność wzmocnienia DC wynosi 1%. Poziom szumów został obniżony do poniżej 0,3 mVrms, co pozwala na dokładniejszą analizę sygnałów o małej amplitudzie oraz szybkich zboczy sygnału. Model Gen 3 wyposażono również w funkcję automatycznej kalibracji oraz przełączanie zakresu 0 dB / 20 dB poprawiające stosunek sygnału do szumu podczas pomiarów. Konstrukcja wykorzystuje światłowodową transmisję sygnału pomiędzy konwerterami O-E oraz E-O, zapewniając pełną izolację galwaniczną do 85 kVpk.
Wymienne tłumiki pomiarowe
Seria SigOFIT współpracuje z wymiennymi tłumikami pomiarowymi umożliwiającymi dopasowanie zakresu pomiarowego do badanej aplikacji. Dostępne współczynniki tłumienia 10X, 20X, 50X, 500X, 1000X oraz 2000X pozwalają wykonywać pomiary zarówno sygnałów niskonapięciowych, jak i wysokonapięciowych układów energoelektronicznych. Standardowo model MOIP200P Gen 3 dostarczany jest z tłumikiem OP50-3 umożliwiającym pomiary do ±25 V. Seria obsługuje również opcjonalne tłumiki dla zakresów do ±20 kV.
Sonda znajduje zastosowanie w przemyśle, elektronice samochodowej, układach zasilania, testach EMI/ESD, falownikach, przetwornicach oraz przy projektowaniu układów opartych na tranzystorach SiC, GaN i IGBT. Światłowodowa izolacja sygnału oraz niski poziom szumów umożliwiają wykonywanie pomiarów floating w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Właściwości
- Właściwości
- Pasmo: 200 MHz
- Czas narastania: ≤1,5 ns
- Interfejs: uniwersalne złącze BNC
- Napięcie wyjściowe: ±0,5 V
- Zakresy pomiarowe:
- OP20-3: ±10 V
- OP50-3: ±25 V
- OP100-3: ±50 V
- OP1000-3: ±500 V
- OP2000-3: ±1000 V
- OP5000-3: ±2500 V
- OP10000-3: ±5000 V
- Poziom szumów: <0,3 mVrms
- Dokładność wzmocnienia DC: 1%
- Zakres napięcia trybu wspólnego: 85 kVpk
- Przełączanie zakresu 0 dB / 20 dB
- Automatyczna kalibracja
- Zasilanie: DC 12 V
- Długość przewodu światłowodowego: 2 m
- Kompatybilność z oscyloskopami 50 Ω
- Izolacja optyczna SigOFIT
- Obsługa pomiarów floating
- Kompatybilność z tłumikami MMCX, MCX oraz LCX
W zestawie
- Sonda MOIP200P Gen 3
- Tłumik OP50-3
- 5 x gniazdo MMCX
- Przewód koncentryczny MMCX
- Pięcioportowe złącze MMCX
- Przewód USB typu C
- Zasilacz
- Uchwyt montażowy sondy
- Walizka transportowa
- Instrukcja szybkiego uruchomienia
- Certyfikat kalibracji
