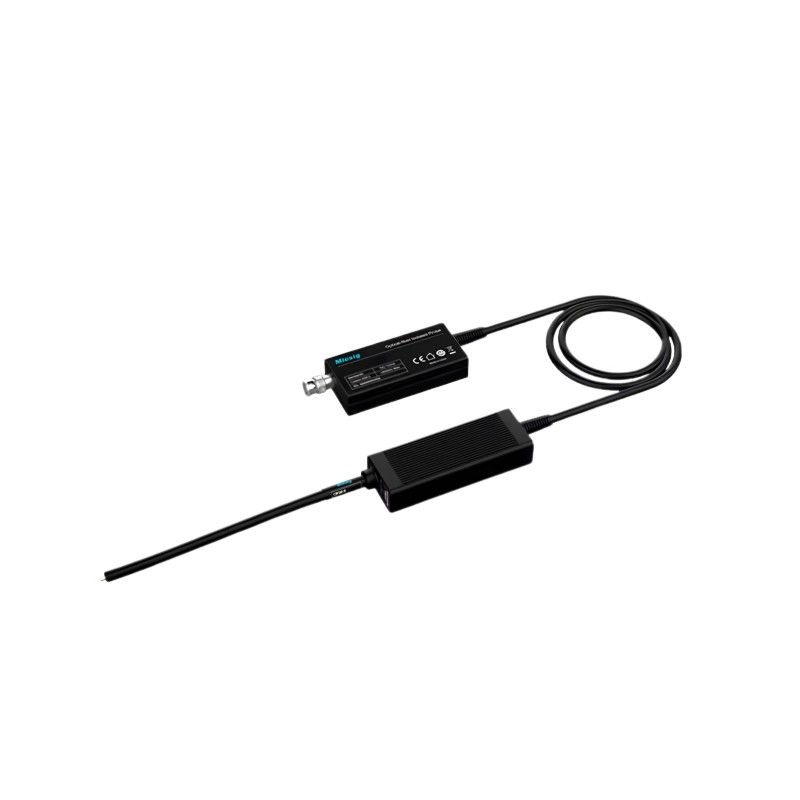

MOIP350P - izolowana sonda światłowodowa 350MHz do oscyloskopów Micsig
ID: 1187016
26 018,19 zł
Brutto
21 153,00 zł Netto
Izolowana sonda światłowodowa Micsig MOIP350P Gen 3 przeznaczona do pomiarów różnicowych w układach energoelektronicznych, aplikacjach SiC i GaN oraz systemach wysokiego napięcia. Pracuje w paśmie do 350 MHz i wykorzystuje technologię izolacji optycznej SigOFIT zapewniającą wysoki współczynnik CMRR, niski poziom szumów oraz izolację galwaniczną do 85 kVpk. Obsługuje wymienne tłumiki pomiarowe i współpracuje z oscyloskopami wyposażonymi w wejście BNC 50 Ω. Micsig MOIP350P Gen 3
Opis
Izolowana sonda światłowodowa Micsig MOIP350P Gen 3 przeznaczona do wykonywania szybkich pomiarów różnicowych. Model współpracuje z oscyloskopami wyposażonymi w wejście BNC 50 Ω i systemem izolacji optycznej SigOFIT stosowanym w aparaturze pomiarowej Micsig. Sonda pracuje w paśmie częstotliwości do 350 MHz i umożliwia wykonywanie pomiarów floating w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Wysoki współczynnik tłumienia
Konstrukcja oparta na technologii izolacji optycznej SigOFIT zapewnia bardzo wysoki współczynnik tłumienia sygnału wspólnego CMRR wynoszący do 180 dB dla DC oraz 118 dB przy 350 MHz. Rozwiązanie skutecznie ogranicza zakłócenia i oscylacje powodowane przez szumy wspólne o wysokiej częstotliwości, umożliwiając wykonywanie stabilnych pomiarów różnicowych w układach energoelektronicznych, falownikach, przetwornicach oraz aplikacjach wykorzystujących tranzystory SiC i GaN.
Automatyczna kalibracja
Sonda oferuje bardzo dobrą charakterystykę amplitudowo-częstotliwościową, a dokładność wzmocnienia DC wynosi 1%. Poziom szumów został obniżony do poniżej 0,3 mVrms, co pozwala na dokładniejszą analizę sygnałów o małej amplitudzie oraz szybkich zboczy sygnału. Model Gen 3 wyposażono również w funkcję automatycznej kalibracji oraz przełączanie zakresu 0 dB / 20 dB poprawiające stosunek sygnału do szumu podczas pomiarów. Konstrukcja wykorzystuje światłowodową transmisję sygnału pomiędzy konwerterami O-E oraz E-O, zapewniając pełną izolację galwaniczną do 85 kVpk.
Wymienne tłumiki pomiarowe
Seria SigOFIT współpracuje z wymiennymi tłumikami pomiarowymi umożliwiającymi dopasowanie zakresu pomiarowego do badanej aplikacji. Model MOIP350P Gen 3 standardowo dostarczany jest z tłumikami OP50 (MMCX) umożliwiającym pomiary do ±25 V oraz OP5000 (MCX) umożliwiającym pomiary do ±2500 V. Producent oferuje również dodatkowe konfiguracje oraz niestandardowe zakresy pomiarowe.
Sonda znajduje zastosowanie w przemyśle, elektronice samochodowej, układach zasilania, testach EMI/ESD, falownikach, przetwornicach oraz przy projektowaniu układów opartych na tranzystorach SiC, GaN i IGBT. Światłowodowa izolacja sygnału oraz niski poziom szumów umożliwiają wykonywanie pomiarów floating w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Właściwości
- Pasmo: 350 MHz
- Czas narastania: ≤1 ns
- CMRR:
- DC: 180 dB
- 350 MHz: 118 dB
- Standardowe tłumiki:
- OP50 (MMCX): ±25 V
- OP5000 (MCX): ±2500 V
- Obsługa dodatkowych zakresów pomiarowych
- Poziom szumów: <0,3 mVrms
- Dokładność wzmocnienia DC: 1%
- Zakres napięcia trybu wspólnego: 85 kVpk
- Przełączanie zakresu 0 dB / 20 dB
- Automatyczna kalibracja
- Zasilanie: DC 12 V
- Interfejs: uniwersalne złącze BNC
- Długość przewodu światłowodowego: 2 m
- Kompatybilność z oscyloskopami 50 Ω
- Izolacja optyczna SigOFIT
- Obsługa pomiarów floating
- Kompatybilność z akcesoriami MMCX, MCX oraz LCX
- Obsługiwane tłumiki SigOFIT: OPxx-5, OPxxx-5 oraz OPxxxx-5
W zestawie
- Sonda MOIP350P Gen 3
- Tłumik OP50 (MMCX)
- Tłumik OP5000 (MCX)
- Przewód USB typu C
- Zasilacz
- Uchwyt montażowy sondy
- Walizka transportowa
- Instrukcja szybkiego uruchomienia
- Certyfikat kalibracji
