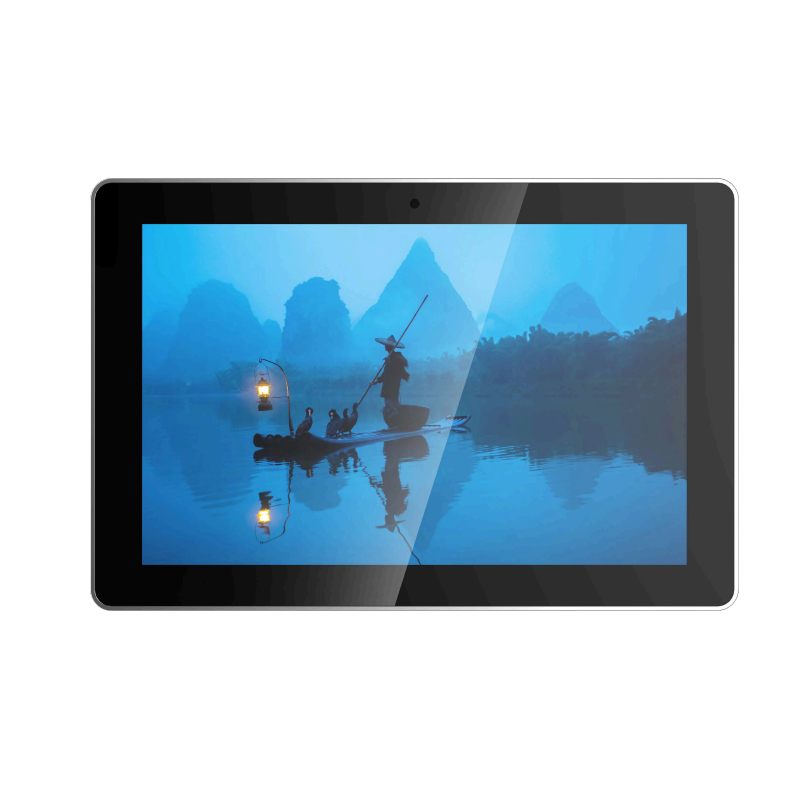

ED-HMI3020-070C-04320 - moduł HMI z wyświetlaczem 7", WiFi, BT, 4GB RAM i kartą SD 32GB

Opis

7-calowy moduł HMI do zastosowania przemysłowego, wyposażony w 4 GB RAM oraz kartę SD o pojemności 32 GB, oparty na Raspberry Pi 5. Ma wbudowane złącze M.2 pozwalające na podłączeni dysku SSD. Jest wszechstronnym rozwiązaniem dla aplikacji IoT. Dzięki procesorowi Broadcom BCM2712 z czterordzeniowym układem Arm Cortex-A76 o taktowaniu 2.4GHz urządzenie zapewnia wydajność wystarczającą do obsługi wymagających zadań. Moduł obsługuje dwuzakresową łączność bezprzewodową w standardach Wi-Fi 2.4GHz i 5GHz, a także Bluetooth 5.0, co gwarantuje niezawodne połączenie w zróżnicowanych środowiskach pracy. Dodatkowo umożliwia wyjście wideo w jakości 4Kp60 na dwóch niezależnych ekranach dzięki podwójnym portom HDMI, a także obsługę audio dzięki wejściu i wyjściu stereo oraz wbudowanemu głośnikowi.

Wyposażony w port Gigabit Ethernet, 2 porty USB 3.0 oraz 2 porty USB 2.0, a także porty RS232 i RS485, moduł zapewnia szeroką kompatybilność z różnorodnymi urządzeniami i peryferiami. Ekran o przekątnej 7 cala, rozdzielczości 1024x600 i proporcjach obrazu 16:9, oferuje 16.7 miliona kolorów, jasność 400 cd/m² oraz kąty widzenia 85°. Ekran dotykowy obsługuje 10 punktów dotyku, zapewniając wygodną i precyzyjną kontrolę. Urządzenie zasilane jest przez 5V DC za pomocą złącza USB typu C, a jego zakres temperatur pracy wynosi od -20℃ do 60℃, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Obudowa wykonana z aluminium CNC i blachy oraz bezwentylatorowa konstrukcja zapewniają efektywne chłodzenie, umożliwiając stabilną pracę.

Właściwości

• Procesor (CPU): Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
• VPU: 4Kp60 HEVC decoder
• GPU: OpenGL ES 3.1 & Vulkan 1.2
• Pamięć RAM: 4GB LPDDR4X-4267 SDRAM
• Karta Micro SD: 32 GB
• Komunikacja bezprzewodowa:
  • Dwuzakresowe WiFi (2.4GHz i 5GHz), zgodne z IEEE 802.11 b/g/n/ac
  • Bluetooth 5.0 z obsługą BLE
• System operacyjny: Raspberry Pi OS (Desktop i Lite w wersjach 32-bit i 64-bit)
• Złącza zewnętrzne:
  • Audio OUT: wyjście audio (HPO), złącze jack 3,5 mm (zielone), stereo
  • Audio IN: wejście audio (LINE IN), złącze jack 3,5 mm (czerwone), obsługa stereo
  • Speaker: wyjście PA, wbudowany głośnik 4Ω 3W
  • Port RS485, 3-pinowe złącze typu phoenix 3,5 mm z rezystorem 120Ω (GND/A/B)
  • Port RS232, 3-pinowe złącze typu phoenix 3,5 mm (GND/TX/RX)
  • 2 x porty USB 2.0, podwójne złącza typu A, prędkość do 480 Mbps
  • 2 x porty USB 3.0, podwójne złącza typu A, prędkość do 5 Gbps
  • Port Ethernet RJ45, adaptacyjny (10/100/1000 Mbps)
  • Gniazdo na karty Micro SD, obsługa bootowania systemu
  • 2 x porty Micro HDMI, obsługa 4K przy 60 Hz
  • Zasilanie: 1 x port USB Type-C, 5V/5A DC
• Złącza wewnętrzne:
  • Złącze M.2 M Key, do podłączenia dysków SSD i innych szybkich urządzeń peryferyjnych; kompatybilny z M.2 2230, M.2 2242 i M.2 2260
• Ekran LCD:
  • 7" TFT (1024x600)
  • Podświetlenie: LED, jasność 400 cd/m²
  • Kontrast: 800:1
  • MTBF: Ponad 30,000 godzin
  • Czas reakcji: 30 ms
  • Kąt widzenia: 85°
  • Wielopunktowy dotykowy ekran pojemnościowy (do 10 punktów dotyku), interfejs I2C
• Przycisk zasilania ON/OFF
• Wskaźniki LED:
  • PWR: czerwona dioda zasilania, do sprawdzania stanu włączenia lub wyłączenia urządzenia
  • ACT: zielona dioda systemowa, do sprawdzania stanu pracy urządzenia
  • COM1~COM2: 2 x zielone diody UART, do monitorowania statusu komunikacji portów UART
• Zegar RTC z baterią CR1220
• Buzzer
• Napięcie wejściowe: 5 V DC
• Maksymalne zużycie energii: 25 W
• Temperatura pracy: -20°C do 60°C
• Wilgotność: 5% do 95%
• Wymiary: 188 x 123 x 40,6 mm
• Waga: 0,9kg

W zestawie

• Moduł HMI
• 4 x uchwyt (w tym 4xM4*8 śrub i 4xM4*16 śrub)
