ID: 1200200
26,00 zł
Brutto

21,14 zł Netto

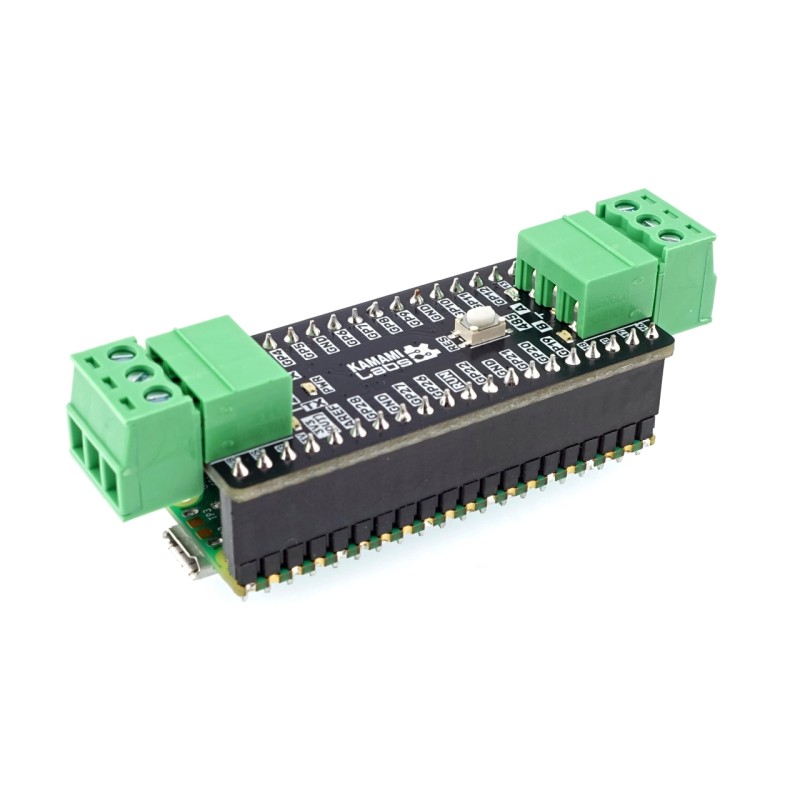

Moduł rozszerzający do Raspberry Pi Pico umożliwiający komunikację szeregową w standardach RS-485 i RS-232 z wykorzystaniem interfejsu UART TX/RX bez dodatkowych linii sterujących, wyposażony w złącza śrubowe 3,81 mm, automatyczne sterowanie kierunkiem transmisji RS-485, sygnalizację LED oraz zabezpieczenia ESD, zasilanie 3,3 V i 5 V. Kamami Labs KAmodRPi Pico RS485/RS232

24h
Dostępny
Dostępna ilość: 249

Opis

KAmodRPi Pico RS485/RS232 umożliwia realizację komunikacji szeregowej pomiędzy płytkami z serii Raspberry Pi Pico a urządzeniami przemysłowymi oraz systemami wyposażonymi w interfejsy RS-485 lub RS-232C. Obsługa transmisji odbywa się przy użyciu standardowych sygnałów UART TX i RX, bez konieczności stosowania dodatkowych linii sterujących, co upraszcza integrację z oprogramowaniem i konfigurację systemu.

Moduł obsługuje dwa niezależne interfejsy komunikacyjne, co pozwala na równoczesną wymianę danych z dwoma urządzeniami zewnętrznymi. Interfejs RS-232 pracuje w trybie full-duplex, natomiast RS-485 w trybie half-duplex z automatycznym wykrywaniem kierunku transmisji. Takie rozwiązanie znajduje zastosowanie w systemach automatyki budynkowej, instalacjach przemysłowych, urządzeniach pomiarowych oraz podczas prototypowania i diagnostyki urządzeń komunikujących się poprzez magistrale szeregowe.

Zastosowane rozłączalne złącza śrubowe typu Phoenix MC o rastrze 3,81 mm umożliwiają szybkie i pewne podłączenie przewodów bez konieczności lutowania. Interfejs RS-232 wyprowadzono na 3-pinowe złącze (RX, TX, GND), natomiast interfejs RS-485 na 3-pinowe złącze (A, B, GND), co ułatwia integrację z typowymi instalacjami przemysłowymi i systemami automatyki.

Wbudowane zabezpieczenia ESD chronią linie RS-232 i RS-485 przed wyładowaniami elektrostatycznymi, co zwiększa niezawodność pracy w środowisku przemysłowym. Dodatkowe diody LED sygnalizują obecność zasilania oraz aktywność transmisji na obu interfejsach, co ułatwia diagnostykę pracy systemu. Szczegółowe informacje dotyczące przypisania interfejsów UART oraz sposobu podłączenia modułu dostępne są w dokumentacji technicznej produktu.

Zasilanie pobierane bezpośrednio z płytki Raspberry Pi Pico eliminuje konieczność stosowania dodatkowych źródeł energii, a kompaktowe wymiary 52 x 23 mm pozwalają na integrację w projektach o ograniczonej przestrzeni montażowej.

Właściwości

  • Kompatybilność: Raspberry Pi Pico, Pico W, Pico 2, Pico 2 W
  • Interfejs komunikacyjny: RS-232 full-duplex
  • Interfejs komunikacyjny: RS-485 half-duplex z automatycznym kierunkiem transmisji
  • Sterowanie: UART (TX, RX)
  • Złącza RS-232: 3-pin Phoenix MC 3,81 mm (RX, TX, GND)
  • Złącza RS-485: 3-pin Phoenix MC 3,81 mm (A, B, GND)
  • Zabezpieczenia: ESD na liniach RS-232 i RS-485
  • Sygnalizacja: Diody LED zasilania oraz transmisji dla obu interfejsów
  • Zasilanie: 3,3 V DC oraz 5 V DC
  • Wymiary: 52 x 23 mm
