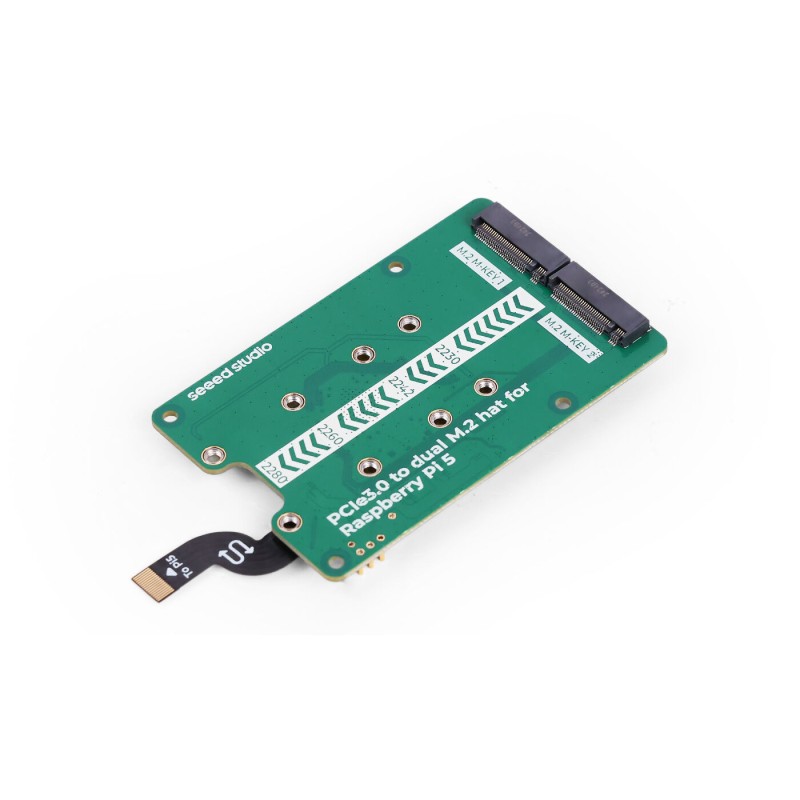

Widok główny
search
  • Widok główny
  • Produkt z opakowaniem
  • Widok od góry
  • Widok pod kątem - spód
  • Pełny zestaw
ID: 1201759
216,50 zł
Brutto

176,02 zł Netto

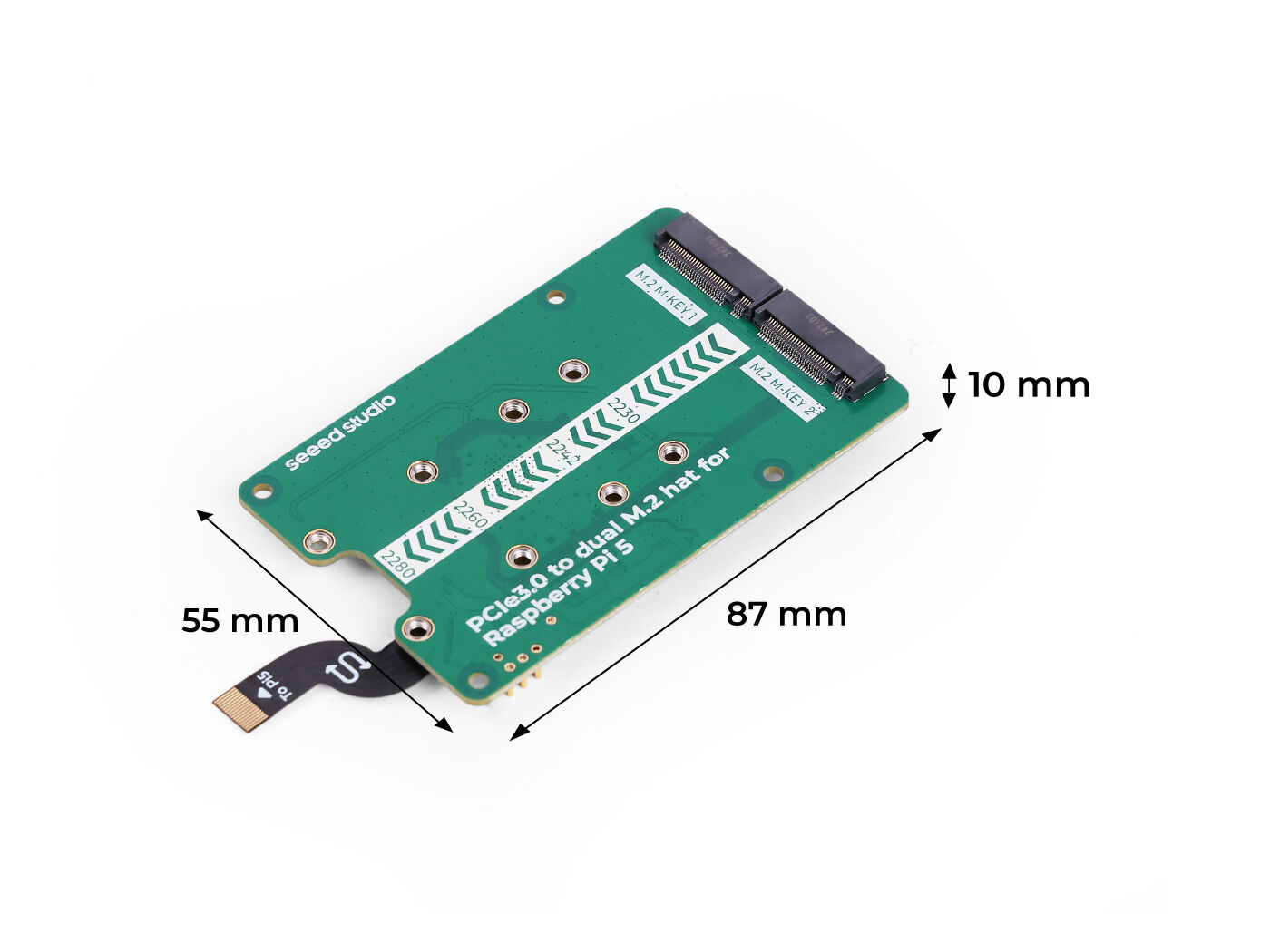

Adapter PCIe 3.0 do dwóch gniazd M.2 przeznaczony dla Raspberry Pi 5, umożliwiający jednoczesne podłączenie dwóch dysków NVMe SSD lub akceleratorów AI Hailo8/8L i Google Coral. Moduł wykorzystuje przełącznik ASM2806, obsługuje nośniki M.2 2230 / 2242 / 2260 / 2280 i montowany jest od spodu płytki, pozostawiając złącze GPIO dostępne do dalszej rozbudowy. Seeed Studio PCIe3.0 to dual M.2 hat

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Seeed Studio. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Seeed Studio PCIe3.0 Switch to Dual M.2 HAT for Raspberry Pi 5 umożliwia rozbudowę minikomputera Raspberry Pi 5 o dwa niezależne gniazda M.2 pracujące z wykorzystaniem magistrali PCIe 3.0. Moduł został wyposażony w układ przełącznika PCIe ASMedia ASM2806, dzięki czemu pojedyncza linia PCIe Raspberry Pi 5 może zostać rozdzielona na dwa urządzenia końcowe pracujące z wysoką przepustowością. Rozwiązanie pozwala na podłączenie dwóch dysków NVMe SSD w celu uzyskania dużej przestrzeni magazynowej, konfiguracji systemów RAID, uruchamiania systemu z dysku SSD lub jednoczesnego wykorzystania nośnika danych i akceleratora AI.


Płytka współpracuje z nośnikami NVMe M.2 w standardach 2230, 2242, 2260 i 2280, a także z akceleratorami Hailo8, Hailo8L oraz Google Coral TPU wykorzystującymi interfejs M.2. Producent potwierdza pełną obsługę dwóch dysków NVMe oraz konfiguracji pamięć + AI, przy czym w przypadku Hailo8L wymagany jest wariant modułu w standardzie M.2 Key B+M. Adapter montowany jest na spodzie Raspberry Pi 5 i łączy się za pomocą taśmy FPC, dzięki czemu 40-pinowe złącze GPIO pozostaje wolne i może być używane równolegle z innymi nakładkami lub modułami rozszerzeń. Dodatkowe styki Pogo Pin dostarczają zwiększony prąd zasilania niezbędny do stabilnej pracy dwóch urządzeń M.2 przy wysokim transferze danych.

Uwagi

  • Nie wszystkie dyski NVMe M.2 są w pełni kompatybilne z Raspberry Pi 5
  • W przypadku bootowania systemu z SSD zalecana jest aktualizacja firmware i bootloadera Raspberry Pi
  • Adapter nie współpracuje z dyskami SATA M.2
  • Oficjalna obudowa Raspberry Pi Foundation nie jest kompatybilna z nakładką - Producent udostępnia dedykowany model obudowy do samodzielnego wydruku 3D
  • Przewód FPC w kształcie litery S nie blokuje dostępu do karty microSD

Właściwości

  • Typ urządzenia: adapter PCIe 3.0 do 2 × M.2 dla Raspberry Pi 5
  • Kompatybilność bazowa: Raspberry Pi 5
  • Układ przełącznika PCIe: ASMedia ASM2806
  • Liczba gniazd M.2: 2
  • Obsługiwane interfejsy M.2: NVMe PCIe, akceleratory AI M.2
  • Obsługiwane długości M.2: 2230, 2242, 2260, 2280
  • Maksymalna szybkość magistrali: PCIe Gen 3.0
  • Maksymalne zasilanie: 5 V / 3 A
  • Dodatkowe zasilanie: Pogo Pin 2 A + złącze PCIe 1 A
  • Typ połączenia z Raspberry Pi: taśma FPC
  • Sposób montażu: montaż tylny / pod Raspberry Pi 5
  • Wolne złącze GPIO 40-pin po montażu
  • Kompatybilność z Google Coral TPU
  • Kompatybilność z Hailo8 / Hailo8L (Hailo8L wyłącznie M.2 Key B+M)
  • Obsługa dwóch dysków NVMe SSD
  • Możliwość bootowania systemu z SSD*
  • Nieobsługiwane nośniki SATA M.2
  • Dedykowany model obudowy 3D udostępniony przez producenta

W zestawie

  • Adapter PCIe 3.0 do 2 × M.2
  • 2 × taśma FPC 50 mm
  • Zestaw śrub i dystansów montażowych
1201759

Cechy

Pasuje do
Raspberry Pi 5
