KAmodRPi UART RS485 ISO Transceiver RS485 z izolacją galwaniczną do Raspberry Pi
ID: 1187255
5906623433384
67,70 zł
Brutto
55,04 zł Netto
KAmodRPi UART RS485 ISO to zaawansowany transceiver magistrali RS485 dla Raspberry Pi, oferujący automatyczną kontrolę kierunku transmisji, separację galwaniczną, zabezpieczenie przepięciowe, oraz wsparcie dla do 128 modułów przy szybkości transmisji do 500 kbps, z zasilaniem 5V i niewielkim poborem prądu
Opis
KAmodRPi UART RS485 ISO to transceiver magistrali RS485 sterowany z interfejsu UART, kompatybilny z SBC rodziny Raspberry Pi. Po stronie magistrali RS485 zastosowano układ MAX13487, który ma funkcję automatycznego sterowania kierunkiem transmisji. Takie rozwiązanie wymaga tylko 2 sygnałów - RXD i TXD do poprawnej, dwukierunkowej komunikacji z użyciem standardowego interfejsu UART. Sygnały sterujące są połączone poprzez obwody zapewniające separację galwaniczną. Dodatkowo moduł jest wyposażony w zabezpieczenie przepięciowe na liniach magistrali RS485 oraz umożliwia dołączenie rezystancji 120 Ω pełniącej funkcję terminatora magistrali RS485.
Właściwości
- Moduł transceivera magistrali RS485 sterowany z interfejsu UART
- Transceiver magistrali RS485 typu MAX13487
- Automatyczne przełączanie pomiędzy nadawaniem/odbieraniem danych
- Tylko 2 sygnały RXD i TXD potrzebne do poprawnej, dwukierunkowej komunikacji (nie wymaga sygnału TX ENABLE)
- Komunikacja typu Half-duplex
- Szybkość transmisji – max 500 kbps
- Liczba modułów dołączonych do magistrali – max 128
- Niezależne zasilanie obwodów linii RXD i TXD umożliwiające współpracę z układami działającymi z napięciem w zakresie 2,0-5,5 V (nie wymaga dodatkowych
- translatorów napięć)
- Sygnalizacja nadawania/odbierania danych – diody LED
- Dołączana rezystancja 120 Ω (terminator magistrali)
- Możliwość zablokowania odbioru danych (blokowanie sygnału RXD)
- Separacja galwaniczna do 1 kV
- Zabezpieczenie przepięciowe na liniach magistrali RS485
- Złącze magistrali RS485 typu Phoenix Contact MC 3,81 mm
- Zasilanie 5 V poprzez złącze w standardzie RPi Zero lub szpilki goldpin
- Pobór prądu max 100 mA
- Temperatura pracy: -40°C ~ 85°C
- Płytka i złącze w standardzie Raspberry Pi Zero
- Wymiary: 65 mm x 30 mm x 20 mm
W zestawie
- Moduł KAmodRPi UART RS485 ISO
- Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry
1187255
Cechy
- Pasuje do
- Raspberry Pi 5/4/3/2/1 A/B, Zero/Zero 2 H/WH
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Minikomputer w wersji 5 z 16GB pamięci RAM wyposażony w dwa złącza microHDMI, 2 złącza USB 3.0 i 2 złącza USB 2.0 oraz złącze zasilania USB-C. Procesorem jest tu 4-rdzeniowy Broadcom BCM2712 o taktowaniu 2,4GHz. Raspberry Pi 5 16 GB posiada także dwuzakresowe WiFi, Bluetooth 5.0 z obsługą BLE, interfejs PCI Express 2.0 oraz zegar czasu rzeczywistego. Model ten oferuje wyjątkową wydajność dzięki 16 GB RAM, co sprawia, że doskonale nadaje się do zaawansowanych zastosowań
689,00 zł
24h
Dostępna ilość: 67
Dostępny
Produkty z tej samej kategorii (16)
SIM7000E NB-IoT HAT jest modułem rozszerzającym możliwości Raspberry Pi o komunikację za pośrednictwem sieci komórkowych GSM/GPRS oparty o układ SIM7000E firmy Simcom. Posiada obsługę NB-IoT, eMTC, EDGE, GPRS i GNSS. Waveshare SIM7000E NB-IoT HAT
163,28 zł
24h
Dostępna ilość: 11
Dostępny
PCIe TO 2-CH PCIe HAT to wszechstronna płytka rozszerzająca PCIe dla Raspberry Pi 5, umożliwiająca równoczesne podłączenie dwóch modułów PCIe HAT. Dzięki obsłudze piętrowego montażu i standardowi PCIe Gen2, stanowi idealne rozwiązanie do testowania, rozbudowy oraz prototypowania urządzeń z wykorzystaniem Raspberry Pi 5 i interfejsów wysokiej przepustowości.
62,24 zł
24h
Dostępna ilość: 10
Dostępny
Zestaw z modułem RM500Q-GL przeznaczony do współpracy z minikomputerem Raspberry Pi. Wspiera sieci 5G, 4G oraz 3G i obsługuje pozycjonowanie GNSS. Waveshare RM500Q-GL 5G HAT (EU)
1 820,26 zł
4 tyg.
Brak towaru
Moduł 4-portowego HUB-a z interfejsem USB 2.0. Przeznaczony do Raspberry Pi Zero. W zestawie obudowa. Waveshare USB-HUB-BOX
42,78 zł
24h
Dostępna ilość: 4
Dostępny
Zestaw z modułem Quectel 5G RM520N-GL przeznaczony do współpracy z minikomputerem Raspberry Pi. Wspiera sieci 5G SA lub NSA i jest wstecznie kompatybilny z siecią 4G oraz 3G. Waveshare RM520N-GL 5G HAT (with case) (EU)
1 217,32 zł
4 tyg.
Brak towaru
SIM7600E-H 4G HAT jest modułem rozszerzającym dla Raspberry Pi o komunikację za pośrednictwem sieci komórkowych GSM/GPRS oparty o układ SIM7600E-H firmy Simcom. Waveshare SIM7600E 4G HAT
276,68 zł
24h
Dostępna ilość: 15
Dostępny
Zestaw z modułem SIMCom 5G SIM8262E-M2 przeznaczony do współpracy z minikomputerem Raspberry Pi. Wspiera sieci 5G SA lub NSA i jest wstecznie kompatybilny z siecią 4G oraz 3G. Waveshare SIM8262E-M2 5G HAT
1 206,14 zł
4 tyg.
Brak towaru
Moduł rozszerzający oparty na chipie SX1302, który pozwala przekształcić Raspberry Pi w kompletną bramkę LoRaWAN. Wyposażony w GPS, zegar RTC i wentylator chłodzący, zapewnia stabilną i precyzyjną pracę w aplikacjach IoT. Obsługuje pasma 868 MHz i 915 MHz oraz jest kompatybilny z większością modeli Raspberry Pi. Dzięki kompaktowej konstrukcji i wsparciu dla systemów GPS, GLONASS i BeiDou, idealnie sprawdza się w projektach inteligentnych miast, rolnictwie czy monitoringu środowiska. Elecrow LR1302 868M/915M LoRaWAN Hat
98,23 zł
24h
Dostępna ilość: 3
Dostępny
Moduł dedykowany dla Raspberry Pi, które wspiera różnorodne tryby komunikacji bezprzewodowej, takie jak LTE-TDD, LTE-FDD, GSM, GPRS i EDGE. Dzięki prędkości pobierania do 10Mbps i wysyłania do 5Mbps, moduł ten doskonale sprawdzi się w zastosowaniach IoT, takich jak zdalne przetwarzanie informacji, monitorowanie urządzeń, terminale POS, routery przemysłowe, zdalna diagnostyka i pozycjonowanie satelitarne. Waveshare A7670E Cat-1/GNSS HAT
128,35 zł
24h
Dostępna ilość: 6
Dostępny
PCIE TO 4-CH NVME Board (B) NP to płyta rozszerzeń PCIe dla Raspberry Pi 5, pozwalająca na podłączenie do czterech dysków NVMe, poprawiająca wydajność operacyjną systemu i umożliwiająca uruchamianie systemu z SSD. Dzięki zasilaniu przez Pi5 lub zewnętrzne źródło oraz wsparciu dla wielu formatów M.2, jest idealna do rozbudowy pamięci masowej w projektach wymagających dużych prędkości i niezawodności. Wersja bez zasilacza i przewodu zasilającego, dedykowana użytkownikom z własną infrastrukturą zasilającą.
117,81 zł
24h
Dostępna ilość: 2
Dostępny
Nakładka PCIe do modemów 4G/5G i USB 3.2 Gen1 umożliwia integrację szybkiej łączności komórkowej oraz rozszerzenia portów USB w projektach z Raspberry Pi 5. Obsługuje modemy w standardzie M.2 Key B, zapewniając kompatybilność z szerokim zakresem częstotliwości i formatów kart SIM. Wbudowany system pomiaru zasilania i zgodność z HAT+ umożliwiają zaawansowane zarządzanie energią. Idealna do zastosowań w routerach przemysłowych, bramkach IoT, systemach komunikacji mobilnej oraz projektach wykorzystujących szybki dostęp do sieci 4G/5G.
145,62 zł
24h
Dostępna ilość: 4
Dostępny
Nakładka 2-CH CAN HAT+ umożliwia rozbudowę Raspberry Pi o dwa izolowane kanały CAN z możliwością dalszej rozbudowy. Dzięki zastosowaniu standardu HAT+, izolacji galwanicznej i zabezpieczeniom przepięciowym sprawdza się w aplikacjach przemysłowych, pojazdowych oraz automatyki, gdzie wymagane jest niezawodne i bezpieczne połączenie szeregowe.
102,25 zł
4 tyg.
Brak towaru
Nowoczesne dyski SSD najczęściej wyposażone są w szybki interfejs NVME realizowany w postaci złącza NGFF z kluczem typu M, określanego jako M.2 M-key. Adapter KAmod USB-PCIE-M2 umożliwia podłączenie do komputera dysku SSD z interfejsem M.2 M-key poprzez złącze USB.
78,15 zł
24h
Dostępna ilość: 136
Dostępny

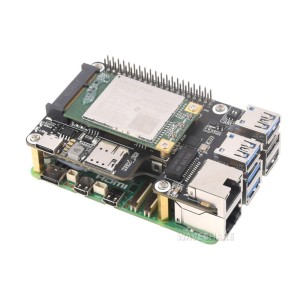

PCIe TO MiniPCIe GbE USB3.2 HAT+ to funkcjonalna płytka rozszerzeń dla Raspberry Pi 5, umożliwiająca integrację szybkiego Ethernetu, portów USB 3.2 oraz instalację zewnętrznego modułu 4G w standardzie MiniPCIe. Moduł oferuje wsparcie dla wielu systemów i jest gotowy do rozbudowy o funkcje LTE i GNSS, co czyni go idealnym rozwiązaniem dla projektów IoT, automatyki oraz komunikacji przemysłowej.
