Moduł z 4-kanałowym przetwornikiem 24-Bit ADC STEMMA QT - Adafruit 6432

Opis

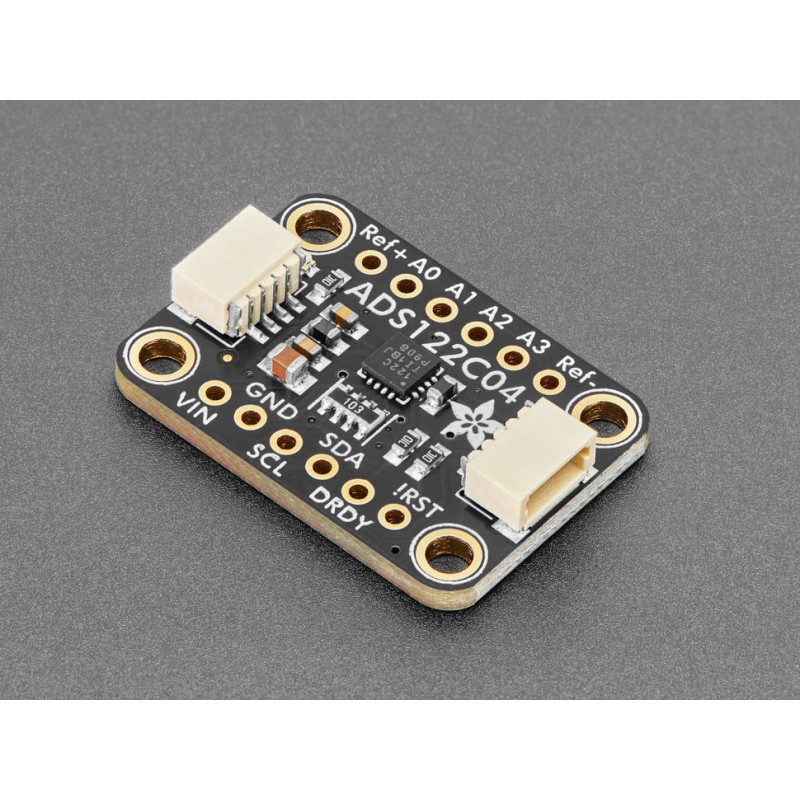

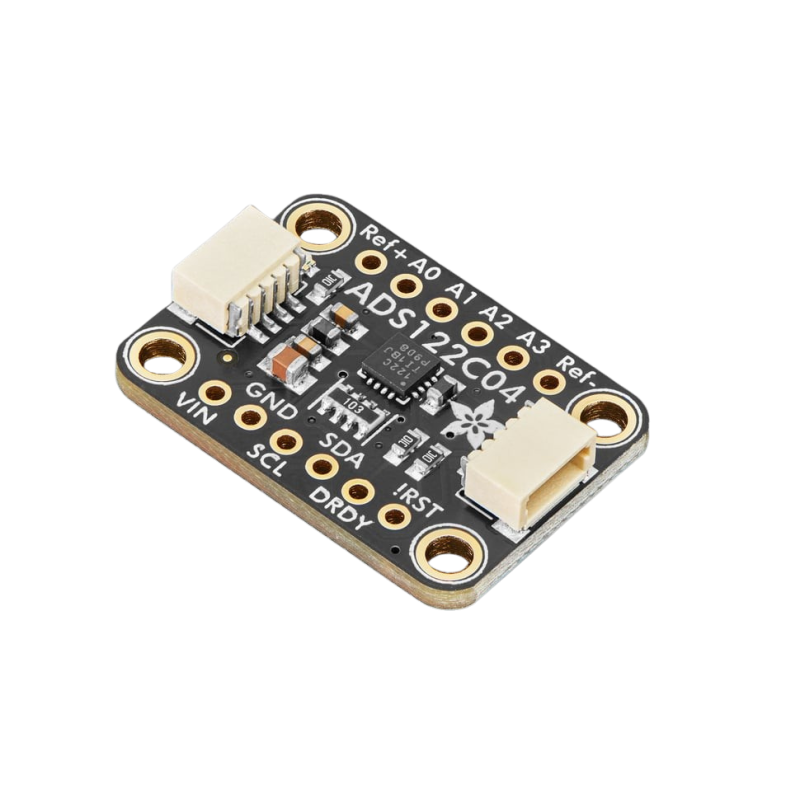

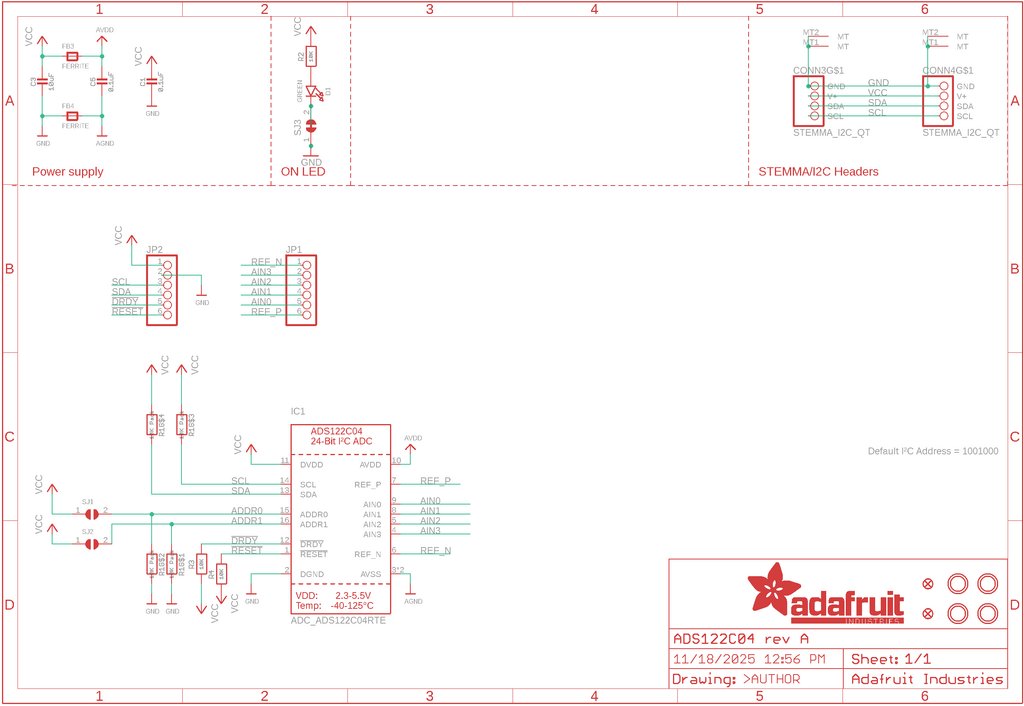

Adafruit ADS122C04 to precyzyjny moduł przetwornika analogowo-cyfrowego 24-bit ADC, przeznaczony do dokładnych pomiarów sygnałów analogowych w projektach elektronicznych, pomiarowych oraz naukowych. Układ umożliwia akwizycję danych z maksymalną częstotliwością do 2000 próbek na sekundę (2 kSPS), co wyróżnia go na tle wielu innych przetworników o wysokiej rozdzielczości. Dzięki obsłudze czterech kanałów wejściowych moduł może pracować zarówno w konfiguracji czterech wejść single-ended, jak i dwóch wejść różnicowych. Pozwala to na elastyczne dopasowanie konfiguracji pomiarowej do różnych typów czujników i układów analogowych.

Sercem modułu jest przetwornik Texas Instruments ADS122C04, który oferuje programowalne wzmocnienie w zakresie od 1 do 128. Dzięki temu możliwe jest precyzyjne wzmacnianie bardzo małych sygnałów, takich jak sygnały z czujników mostkowych, termopar czy precyzyjnych układów pomiarowych. Układ ma także wbudowane źródła prądowe, które mogą być wykorzystywane do zasilania czujników pomiarowych lub realizacji specjalistycznych konfiguracji pomiarowych. Wbudowane napięcie referencyjne 2.048 V zapewnia stabilność pomiarów, a dodatkowe piny umożliwiają wykorzystanie zewnętrznego źródła napięcia odniesienia.

Moduł wyposażony jest również w wbudowany czujnik temperatury, który pozwala monitorować temperaturę układu oraz kompensować wpływ temperatury na pomiary. Dzięki zastosowaniu cyfrowego filtra z jednoczesnym tłumieniem zakłóceń 50 Hz i 60 Hz możliwe jest uzyskanie stabilnych wyników nawet w środowiskach o dużym poziomie zakłóceń sieciowych. Układ oferuje także wejście reset oraz precyzyjny wewnętrzny oscylator, co upraszcza integrację z systemem pomiarowym.

Komunikacja z mikrokontrolerem odbywa się poprzez interfejs I2C, dzięki czemu moduł można łatwo podłączyć do platform takich jak Arduino, Raspberry Pi, mikrokontrolery ARM czy komputery jednopłytkowe. Układ obsługuje kilka trybów prędkości magistrali I2C, w tym Fast-Mode Plus, co pozwala na osiągnięcie maksymalnej szybkości próbkowania. Dodatkowe piny adresowe umożliwiają podłączenie nawet czterech przetworników na jednej magistrali I2C.

Płytka została zaprojektowana w standardzie STEMMA QT, który umożliwia szybkie podłączenie modułu przy użyciu przewodów QT lub Qwiic. Złącza po obu stronach płytki pozwalają również na łatwe łączenie wielu urządzeń w jednej magistrali. Moduł może być zasilany napięciem od 2.3 V do 5.5 V, co zapewnia kompatybilność z systemami 3.3 V i 5 V. Dzięki niewielkim wymiarom, dużej dokładności oraz szerokim możliwościom konfiguracji Adafruit ADS122C04 doskonale sprawdza się w systemach akwizycji danych, projektach laboratoryjnych, automatyce, systemach IoT oraz w zaawansowanych projektach pomiarowych wymagających wysokiej rozdzielczości.

Właściwości

• Układ: ADS122C04
• Typ: 24-bitowy przetwornik analogowo-cyfrowy (ADC)
• Liczba kanałów: 4 wejścia single-ended lub 2 wejścia różnicowe
• Maksymalna szybkość próbkowania: do 2 kSPS
• Efektywna rozdzielczość: do 20 bitów
• Programowalne wzmocnienie (PGA): od 1 do 128
• Interfejs komunikacyjny: I2C
• Obsługiwane tryby prędkości I2C: Standard-Mode, Fast-Mode, Fast-Mode Plus
• Wbudowane napięcie referencyjne: 2.048 V
• Dryft napięcia referencyjnego: 5 ppm/°C (typowo)
• Wbudowane źródła prądowe: programowalne od 10 µA do 1.5 mA
• Wbudowany oscylator o dokładności 2%
• Wbudowany czujnik temperatury o typowej dokładności 0.5°C
• Cyfrowy filtr z jednoczesnym tłumieniem zakłóceń 50 Hz i 60 Hz przy 20 SPS
• Wejście reset
• Możliwość podłączenia do 4 układów na jednej magistrali I2C
• Złącza STEMMA QT / Qwiic
• Napięcie zasilania: 2.3 V do 5.5 V
• Pobór prądu: 315 µA
• Otwory montażowe na płytce PCB
• Wymiary: 25.5 × 17.7 × 4.7 mm
• Waga: 1.6 g

W zestawie

• Moduł Adafruit ADS122C04 24-Bit ADC STEMMA QT/Qwiic
• Złącze goldpin 2.54 mm
