Wzmacniacz niskoszumowy RF 100 kHz – 4 GHz ZK04-UM Zeenko UM Series, USB-C
ID: 1201358
5902186333857
58,34 zł
Brutto
47,43 zł Netto
Opis

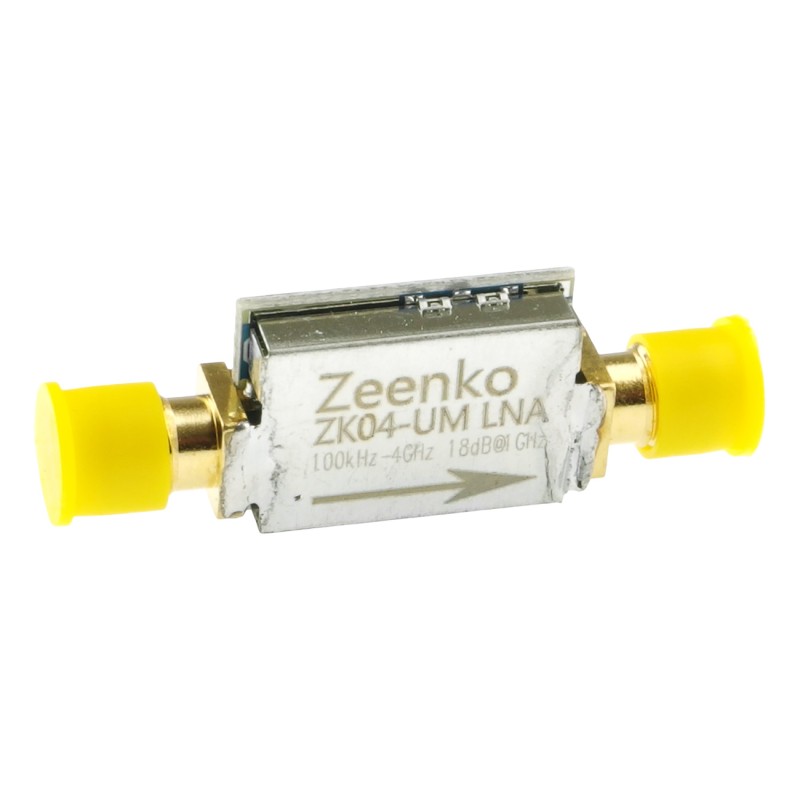

ZK04-UM to szerokopasmowy wzmacniacz niskoszumowy (LNA) zasilany przez USB typu C, należący do serii UM firmy Zeenko. Urządzenie pracuje w zakresie częstotliwości od 100 kHz do 4 GHz, oferując umiarkowany, dopasowany do zastosowań poziom wzmocnienia oraz bardzo niski współczynnik szumów (NF). Zastosowany stabilizator LDO o wysokim PSRR skutecznie ogranicza szumy zasilania, co przekłada się na lepszą jakość sygnału w porównaniu do standardowych modułów USB.
Moduł jest wyposażony w ekranowaną obudowę systemową, kompaktową konstrukcję oraz możliwość regulacji prądu zasilania przez zmianę zewnętrznego rezystora polaryzującego. Układ idealnie sprawdza się jako wzmacniacz antenowy lub przedwzmacniacz w analizatorach widma, w tym w rozszerzeniu czułości urządzeń takich jak tinySA ULTRA.
Właściwości
- Zakres częstotliwości: 100 kHz – 4 GHz
- Zasilanie: USB typu C, 5 V
- Prąd zasilania: 26 mA (regulowany przez rezystor polaryzujący)
- Wzmocnienie:
- 25 dB @ 100 kHz / 5 MHz
- 23 dB @ 10 MHz
- 21,5 dB @ 100 MHz
- 18 dB @ 1 GHz
- 14 dB @ 2 GHz
- 11 dB @ 3 GHz
- 9 dB @ 4 GHz
- Współczynnik szumów (NF):
- 2,3 dB @ 10 MHz
- 1 dB @ 100 MHz
- 0,7 dB @ 1 / 2 / 3 GHz
- 1 dB @ 4 GHz
- OP1dB (Moc wyjściowa przy kompresji 1 dB):
- 13 dBm @ 10 MHz
- 16 dBm @ 100 MHz
- 17 dBm @ 1 / 2 GHz
- 18 dBm @ 3 GHz
- 17 dBm @ 4 GHz
- OIP3 (Third-order Intercept Point):
- 22 dBm @ 10 MHz
- 27 dBm @ 100 MHz
- 26–28 dBm @ 1–4 GHz
- Interfejs zasilania: USB-C
- Obudowa: ekranowana, kompaktowa
- Uwagi: niska moc, niski szum, zalecane zabezpieczenie przed wilgocią podczas pracy na zewnątrz
- Kompatybilność: może zastąpić moduły SPF5189Z, SPF5043Z
