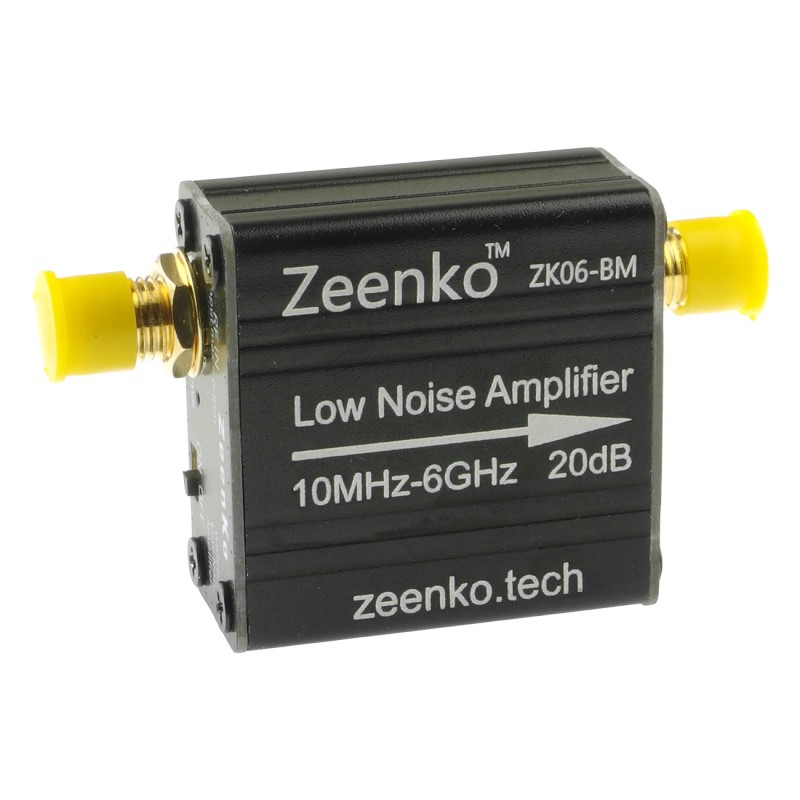

Wzmacniacz niskoszumowy RF 10 MHz – 6 GHz ZK06-BM Zeenko BM Series, zasilanie bateryjne
ID: 1201364
5902186333888
76,57 zł
Brutto
62,25 zł Netto
Zeenko ZK06-BM to przenośny, niskoszumowy wzmacniacz RF z zasilaniem bateryjnym, działający w paśmie 10 MHz – 6 GHz. Oferuje wysoką stabilność wzmocnienia, dobrą odporność na przesterowania oraz pełną kompatybilność z analizatorami widma, w tym tinySA ULTRA. Szczególnie polecany w aplikacjach pomiarowych i systemach antenowych.
Opis
ZK06-BM to szerokopasmowy, niskoszumowy wzmacniacz RF firmy Zeenko z serii BM, pracujący w paśmie 10 MHz – 6 GHz. Urządzenie wyposażono w wbudowany akumulator, który zapewnia do 6 godzin pracy, a ładowanie odbywa się prądem 210 mA. Moduł charakteryzuje się dobrą płaskością wzmocnienia w zakresie 1–6 GHz oraz niskim poziomem szumów, co czyni go idealnym do zastosowań mobilnych i pomiarowych, np. jako zewnętrzny przedwzmacniacz dla analizatorów widma tinySA ULTRA w pomiarach do 5,8 GHz.
Dzięki wysokim parametrom liniowości i odporności na przesterowania, ZK06-BM może być używany jako zamiennik dla wzmacniaczy QPL9503 i QPL9504.
Właściwości
- Zakres częstotliwości: 10 MHz – 6 GHz
- Zasilanie: wbudowany akumulator
- Prąd ładowania: 210 mA
- Całkowity pobór prądu: 250 mA
- Czas pracy na baterii: do 6 godzin
- Wzmocnienie (Gain):
- 21 dB @ 5 MHz
- 25,5 dB @ 10 MHz
- 24,5 dB @ 100 MHz
- 21,5 dB @ 1 GHz
- 21 dB @ 2 GHz
- 20 dB @ 3 GHz
- 19,5 dB @ 4 GHz
- 19 dB @ 5 GHz
- 18 dB @ 6 GHz
- Współczynnik szumów (NF):
- 2,3 dB @ 10 MHz
- 0,8 dB @ 100 MHz
- 0,6–1,0 dB w zakresie 1–6 GHz
- OP1dB (moc wyjściowa przy kompresji 1 dB):
- 16 dBm @ 10 MHz
- 12 dBm @ 100 MHz
- 18 dBm @ 1–3 GHz
- 17 dBm @ 5 GHz
- 16 dBm @ 6 GHz
- OIP3 (trzeci punkt intermodulacyjny):
- 26 dBm @ 10 MHz
- 31 dBm @ 100 MHz – 1 GHz
- 30 dBm @ 2 GHz
- 31 dBm @ 3 GHz
- 28 dBm @ 4 GHz
- 27 dBm @ 5 GHz
- 24 dBm @ 6 GHz
- Uwagi: szerokopasmowy, niskoszumowy, dobra płaskość w zakresie 1–6 GHz
- Rekomendowany do użycia z analizatorem tinySA ULTRA 5.8 GHz
- Może być stosowany jako zamiennik: QPL9503, QPL9504
