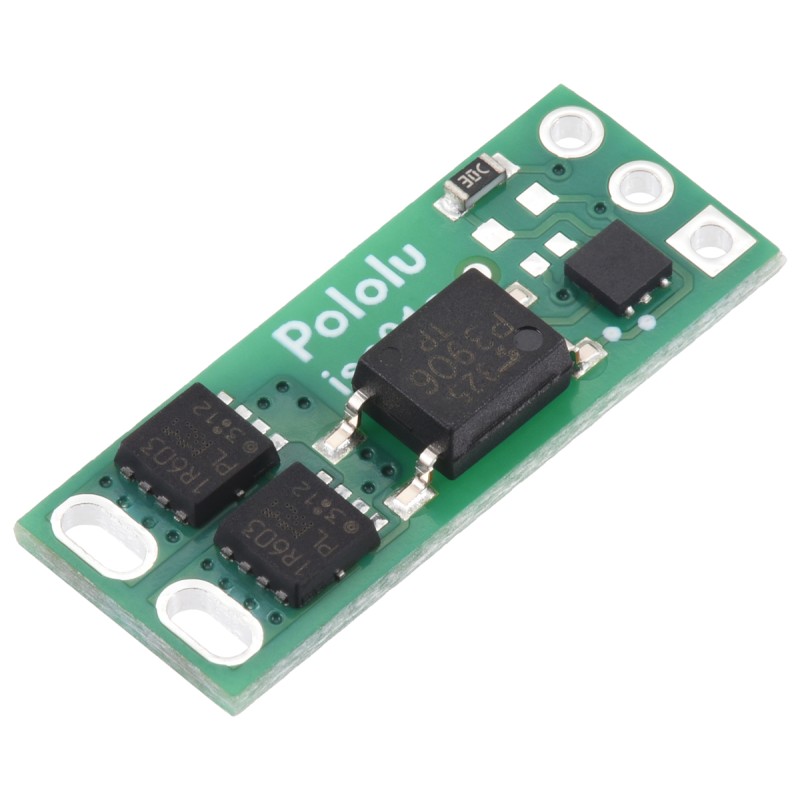

Moduł przekaźnika półprzewodnikowego SPST, który pozwala na bezpieczne załączanie i rozłączanie obwodów DC do 30 V i 11 A, oferując izolację galwaniczną oraz niski opór przewodzenia (ok. 30 mΩ) dzięki zastosowaniu tranzystorów MOSFET w układzie back-to-back. Charakteryzuje się szybkim czasem przełączania (do 1 ms), niskim poborem prądu sterującego (ok. 10 mA) oraz możliwością sterowania sygnałem od 2,7 do 40 V. Kompaktowa budowa, brak elementów mechanicznych i możliwość montażu na złączach 2,54 mm lub terminalach śrubowych sprawiają, że moduł jest trwałym i cichym rozwiązaniem do systemów wymagających niezawodnej izolacji i długiej żywotności. Pololu 5421

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Moduł przekaźnika półprzewodnikowego (SSR) typu SPST to nowoczesne rozwiązanie przeznaczone do załączania i rozłączania obwodów DC na podstawie sygnału sterującego w zakresie od 2,7 do 40 V. Dzięki galwanicznej izolacji pomiędzy obwodem sterującym a wyjściem jest on bezpieczny i odporny na zakłócenia. Za przełączanie odpowiadają dwa tranzystory MOSFET połączone back-to-back, co zapewnia dwukierunkowy przepływ prądu i symetrię wyjścia, umożliwiając użycie modułu zarówno jako przełącznika wysokiej, jak i niskiej strony (high-side/low-side). Wersja ta obsługuje prądy do 11 A przy napięciu do 30 V, a łączny opór w stanie załączenia wynosi około 30 mΩ, co minimalizuje straty energii. Czas przełączania (włączenie i wyłączenie) to maksymalnie 1 ms, co gwarantuje szybką reakcję w większości zastosowań.

0J13289.600.jpg?e50155dc3e4828e01d0986583f352668

Dzięki konstrukcji półprzewodnikowej moduł eliminuje typowe wady przekaźników mechanicznych, takie jak zużycie styków, iskrzenie i hałas, oferując jednocześnie kompaktową budowę i cichą pracę. Układ sterujący pobiera do 10 mA prądu i może być zasilany oraz aktywowany jednym połączeniem (poprzez zwarcie EN i VIN). Złącza sygnałowe mają raster 2,54 mm, co ułatwia montaż na płytkach stykowych, natomiast wyjście wyposażono w sloty do lutowania przewodów lub podłączenia terminali śrubowych (3,5 mm lub 5 mm). Moduł ma niewielkie wymiary i wagę, co czyni go idealnym do projektów o ograniczonej przestrzeni. Doskonale sprawdzi się w sterowaniu zasilaniem, w systemach wymagających izolacji sygnału oraz w aplikacjach hobbystycznych i profesjonalnych, gdzie liczy się niezawodność i długa żywotność.

Właściwości

  • Rodzaj: przekaźnik półprzewodnikowy (SSR), typ SPST
  • Zakres napięcia sterującego: 2,7 do 40 V
  • Pobór prądu sterowania: do 10 mA
  • Maksymalne napięcie obciążenia: 30 V
  • Maksymalny prąd obciążenia: 11 A
  • Opór w stanie ON: ok. 30 mΩ
  • Czas przełączania: ≤ 1 ms (włączenie i wyłączenie)
  • Topologia wyjścia: dwa MOSFET-y back-to-back (dwukierunkowy prąd)
  • Izolacja galwaniczna pomiędzy sterowaniem a wyjściem
  • Złącza sterujące: raster 2,54 mm (kompatybilne z płytkami stykowymi)
  • Złącza wyjściowe: sloty lutownicze lub terminale 3,5/5 mm
  • Wymiary: 20,3 × 8,1 × 3,3 mm
  • Waga: 0,4 g
1197875

Cechy

Prąd wyjściowy
11 A
Ilość kanałów
1
Element wykonawczy
Przekaźnik półprzewodnikowy SSR
Napięcie cewki
30 V
