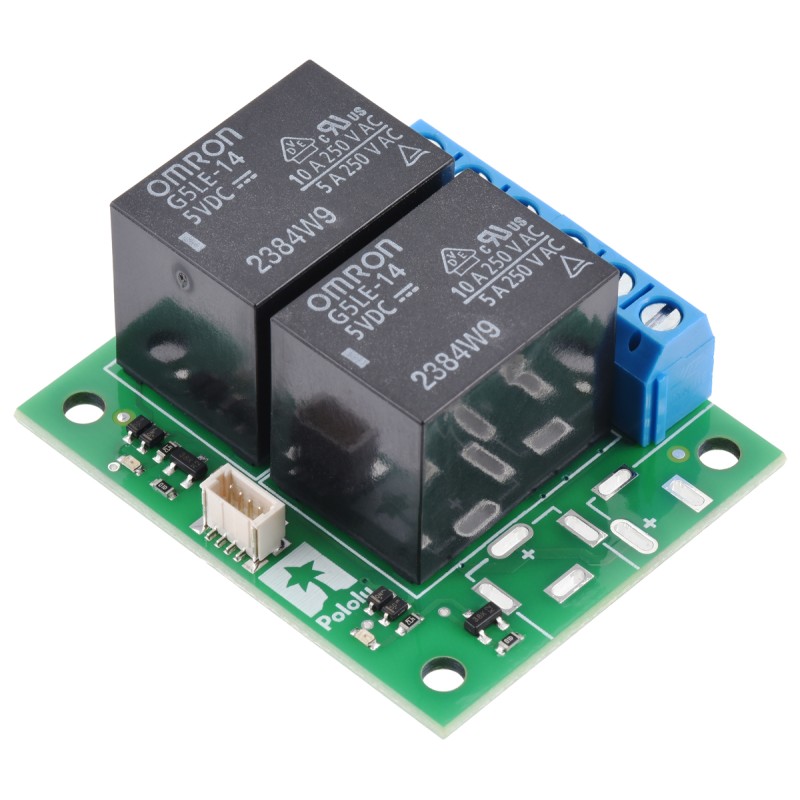

Widok główny
search
  • Widok główny
  • Widok z tyłu
  • Widok z góry
  • Widok z boku
  • Widok z dołu
ID: 1201585
65,36 zł
Brutto

53,14 zł Netto

Moduł umożliwiający niezależne sterowanie dwoma przekaźnikami SPDT Omron G5LE-14-DC5, obsługującymi prądy do 10 A. Dzięki wbudowanym tranzystorom MOSFET BSS138K można nim sterować bezpośrednio z płytek rozwojowych 3,3 V lub 5 V, takich jak Arduino czy Raspberry Pi. Każdy kanał wyposażono w diodę LED sygnalizującą aktywację przekaźnika oraz złącza śrubowe 5 mm do wygodnego podłączenia obwodów. Pololu 5665

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Basic 2-Channel SPDT Relay Carrier to moduł umożliwiający łatwe i niezależne sterowanie dwoma przekaźnikami typu SPDT (Single Pole Double Throw) przy użyciu niskonapięciowych i niskoprądowych sygnałów sterujących. Płytka została wyposażona w dwa przekaźniki Omron G5LE-14-DC5, które mogą przełączać prądy do 10 A w większości zastosowań. Dzięki zastosowaniu wbudowanych tranzystorów MOSFET typu BSS138K, moduł można łatwo sterować sygnałami logicznymi z poziomu Arduino, Raspberry Pi czy inne systemy 5 V/3,3 V. Każdy kanał posiada diodę LED sygnalizującą aktywację przekaźnika, co ułatwia diagnostykę i testowanie układu.

Moduł jest wyposażony w 4-pinowe złącze JST SH, kompatybilne z przewodami Pololu, SparkFun Qwiic oraz Adafruit STEMMA QT (interfejs nie jest zgodny z I²C). Styki przełączające przekaźników (NO, NC, COM) dostępne są przez złącza śrubowe o rastrze 5 mm, co ułatwia integrację z układami wykonawczymi. Zastosowane dioda Zenera zapewnia szybki zanik prądu w cewce przekaźnika, co wydłuża jego żywotność. Układ cechuje się kompaktową budową i precyzyjnym rozmieszczeniem ścieżek o minimalnych odstępach izolacyjnych, zapewniających bezpieczeństwo i stabilność pracy.

Płytka ma cztery otwory montażowe dostosowane do śrub M3 lub #4, co ułatwia jego stabilne zamocowanie w projekcie. Producent umożliwia również opcjonalne zasilanie przekaźników przez gniazdo zasilania DC (do samodzielnego montażu). Całość została zaprojektowana jako kompletne rozwiązanie do sterowania elementami o większym poborze mocy, takimi jak silniki, oświetlenie, pompy czy zawory elektromagnetyczne.

Właściwości

  • Liczba kanałów: 2
  • Napięcie cewki przekaźnika: 5 V DC
  • Typ przekaźnika: Omron G5LE-14-DC5
  • Maksymalny prąd przełączania: 10 A
  • Prąd aktywacji cewki: ok. 80 mA
  • Złącze sterujące: 4-pin JST SH (VDD, GND, EN1, EN2)
  • Złącza wyjściowe: 3-pin terminal blocks (NO, NC, COM), raster 5 mm
  • Tranzystory sterujące: BSS138K N-MOSFET
  • Dioda Zenera: szybkie wygaszanie prądu w cewce
  • Wskaźniki LED: czerwone diody dla każdego przekaźnika
  • Zasilanie sterujące: sygnał logiczny 2,5–20 V DC
  • Otwory montażowe: 4 × M3 /#4
  • Wymiary: 46 × 38 × 23 mm
  • Waga: 34 g
1201585

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
2
Element wykonawczy
Przekaźnik elektromechaniczny
Napięcie cewki
5 VDC
