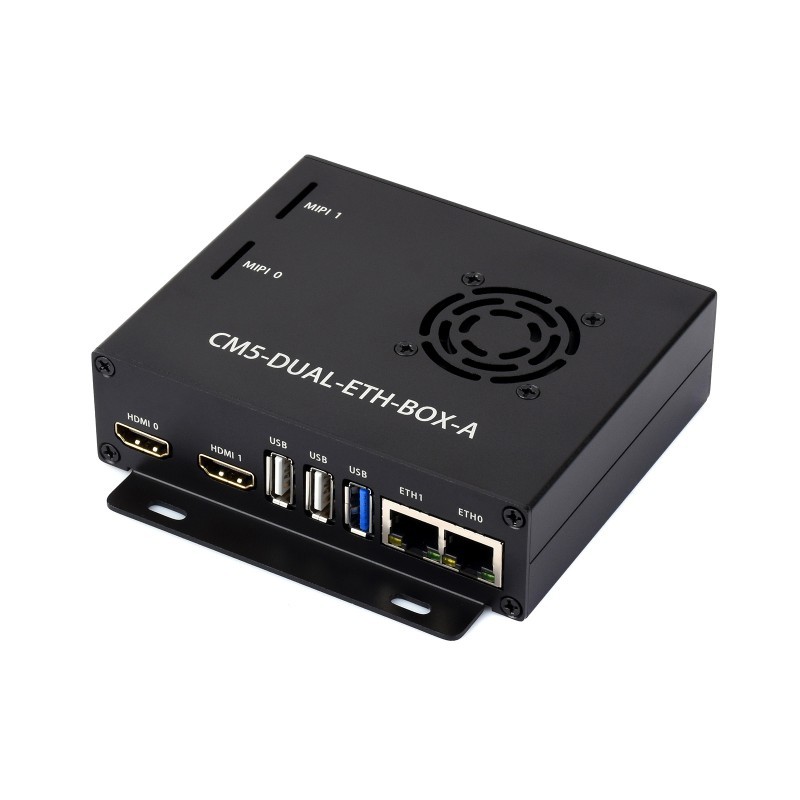

Zestaw płyty bazowej Dual Ethernet 1G / 2.5G dla Raspberry Pi CM5, z obudową i zasilaczem - Waveshare 33060

Opis

CM5-DUAL-ETH-BOX-A (EU) stanowi rozbudowaną płytę bazową zaprojektowaną do współpracy z Raspberry Pi Compute Module 5. Konstrukcja koncentruje się na przewodowej komunikacji sieciowej i oferuje dwa niezależne porty Ethernet RJ45: Gigabit Ethernet 1000M oraz 2.5G Ethernet 2500M, umożliwiające realizację zastosowań sieciowych, systemów brzegowych oraz instalacji przemysłowych wymagających stabilnych połączeń przewodowych.

Płyta obsługuje dwa wyjścia HDMI z możliwością jednoczesnej pracy dwóch wyświetlaczy 4K oraz dwa 4-liniowe interfejsy MIPI przeznaczone do podłączania wyświetlaczy DSI lub kamer CSI. Zastosowane złącze M.2 M Key umożliwia instalację dysków NVMe SSD w szerokim zakresie formatów, zapewniając wyższą wydajność zapisu i odczytu danych w porównaniu do kart TF.

                                                                                                                                   Bogaty zestaw interfejsów

Na pokładzie umieszczono złącze GPIO 40-pin zgodne ze standardem Raspberry Pi, jeden port USB 3.2 Gen1 oraz dwa porty USB 2.0, gniazdo kart TF dla wariantów Compute Module 5 Lite, a także układy EEPROM i szyfrowania. Zasilanie realizowane jest poprzez szeroki zakres napięć wejściowych 7–36 V DC. Wariant BOX-A dostarczany jest z metalową obudową wyposażoną w wentylator, wspierającą odprowadzanie ciepła w aplikacjach wymagających pracy ciągłej.

W przeciwieństwie do wersji z obsługą komunikacji komórkowej, płyta nie oferuje złącza M.2 B Key ani gniazda SIM i nie obsługuje modułów 4G / 5G. Rozwiązanie przeznaczone jest do infrastruktury sieciowej, automatyki przemysłowej oraz systemów embedded, gdzie kluczowe znaczenie ma przewodowa transmisja danych i wysoka przepustowość Ethernet.

Zestaw zawiera metalową obudowę oraz zasilacz.

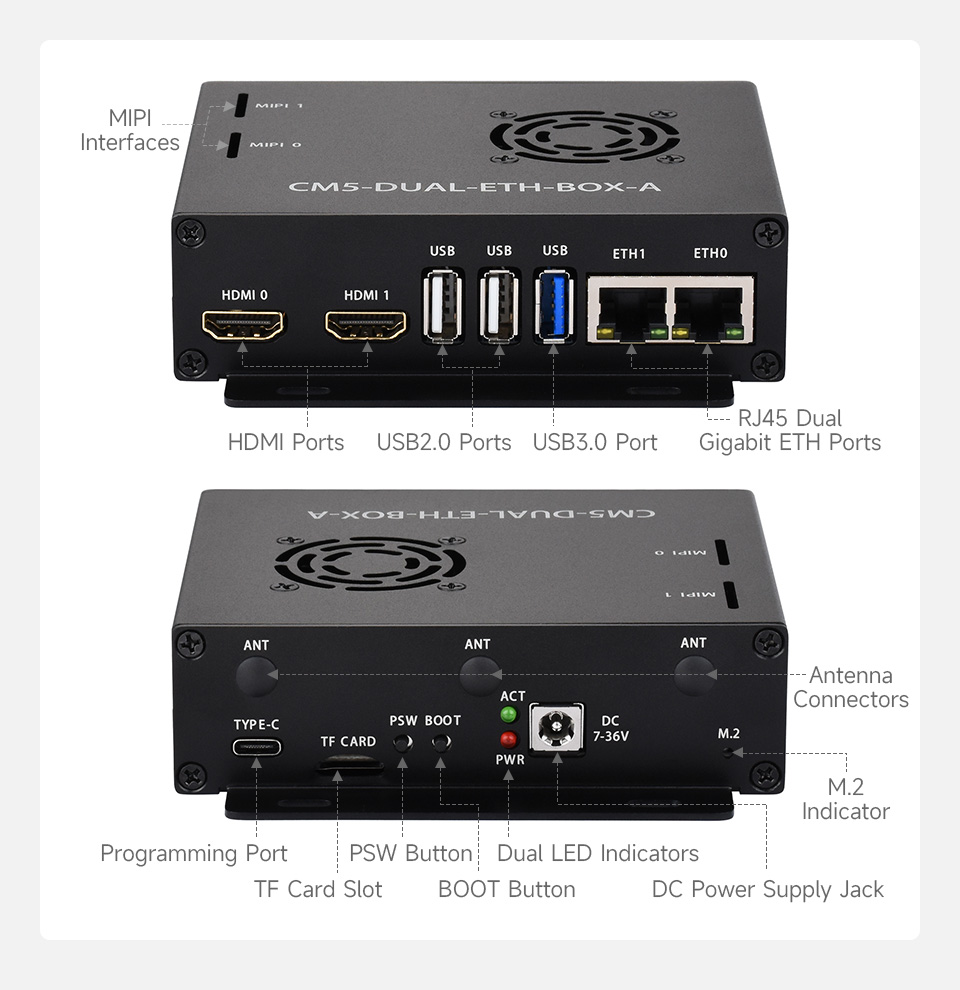

                                                                                                                    Precyzyjne wycięcia z czytelnym oznaczeniem

                                                                                                                                       Elementy płytki sterującej

1. Gniazdo CM5 - Przystosowane do wszystkich wariantów Compute Module 5
2. Złącze GPIO 40-pin - Przeznaczone do podłączania modułów HAT / HAT+
3. Złącze programowania - Wykorzystywane do nagrywania pamięci eMMC
4. Przycisk zasilania PSW - Długie naciśnięcie: wymuszone wyłączenie zasilania; Krótkie naciśnięcie: programowe włączenie lub wyłączenie
5. Przycisk BOOT - Naciśnięcie przed włączeniem zasilania i zwolnienie po uruchomieniu umożliwia wejście w tryb programowania
6. Dioda STAT - Podwójne diody sygnalizacyjne
7. Gniazdo zasilania DC
8. Układ zasilania DC-DC
9. Złącze M.2 M Key - Obsługa dysków NVMe SSD w formatach 2280 / 2260 / 2242 / 2230 oraz modułów AI
10. Dioda stanu M.2 - Miganie podczas odczytu lub zapisu danych na dysku NVMe
11. Interfejsy MIPI - Przeznaczone do podłączania wyświetlaczy DSI lub kamer CSI
12. Porty HDMI - Obsługa dwóch wyjść obrazu 4K
13. Złącze baterii RTC - Przeznaczone do podłączenia zewnętrznej baterii RTC w celu podtrzymania zegara czasu rzeczywistego
14. Układ koncentratora USB 2.0
15. Porty USB 2.0
16. Port USB 3.2 Gen1 - Obsługa prędkości transferu danych do 5 Gb/s
17. Port Ethernet RJ45 2500M - Obsługa połączeń sieciowych 10M / 100M / 1000M / 2500M
18. Port Ethernet RJ45 1000M - Obsługa połączeń sieciowych 10M / 100M / 1000M
19. Złącze wentylatora - Przeznaczone do podłączenia wentylatora chłodzącego, 5 V, 4-pin JST-SH PWM
20. Układ EEPROM oraz układ szyfrowania
21. Układ USB–Ethernet 2500M
22. Gniazdo karty TF - Przeznaczone do kart TF z wgranym obrazem systemu (wyłącznie wariant Lite)
23. Pozostałe piny funkcyjne - Funkcje sprzętowego wyłączenia, ochrony zapisu oraz wyboru adresu układu
24. Wybór poziomu IO-VREF - Poziom logiczny CM5 IO: 3.3 V (domyślny) lub 1.8 V

Właściwości

• Obsługa modułów
  • Gniazdo Compute Module: kompatybilne ze wszystkimi wariantami Raspberry Pi Compute Module 5
  • Obsługiwane wersje: Lite oraz eMMC
• Sieć
  • Ethernet: 1 × RJ45 1000M
  • Ethernet: 1 × RJ45 2500M
• Interfejsy wideo i kamery
  • HDMI: 2 × HDMI, obsługa dwóch wyświetlaczy 4K
  • MIPI: 2 × interfejs MIPI 4-lane (22-pin, raster 0.5 mm)
• USB
  • USB 3.2 Gen1: 1 × Type-A, do 5 Gb/s
  • USB 2.0: 2 × Type-A
• Pamięć i rozszerzenia
  • Złącze M.2 M Key: obsługa dysków NVMe SSD 2230 / 2242 / 2260 / 2280
  • Gniazdo karty TF: dla wariantów Compute Module 5 Lite
• Złącza i sterowanie
  • GPIO: złącze Raspberry Pi 40-pin
  • Przycisk PSW: włączanie / wyłączanie zasilania
  • Przycisk BOOT: tryb programowania eMMC
  • Złącze wentylatora: 5 V, 4-pin JST-SH PWM
  • Podtrzymanie RTC: złącze baterii zewnętrznej
  • Wybór IO-VREF: 3.3 V lub 1.8 V
• Zasilanie
  • Wejście DC: 7–36 V
  • Układ zasilania DC-DC na płycie
• Parametry mechaniczne
  • Wymiary płytki: 109.0 × 91.5 mm
  • Wymiary obudowy: 114.6 × 91.5 × 32.9 mm

W zestawie

• 1 × płyta bazowa CM5-DUAL-ETH-BASE
• 1 × metalowa obudowa (górna i dolna część)
• 1 × wentylator chłodzący
• 1 × zasilacz sieciowy (wtyk EU)
• 1 × zestaw elementów montażowych
