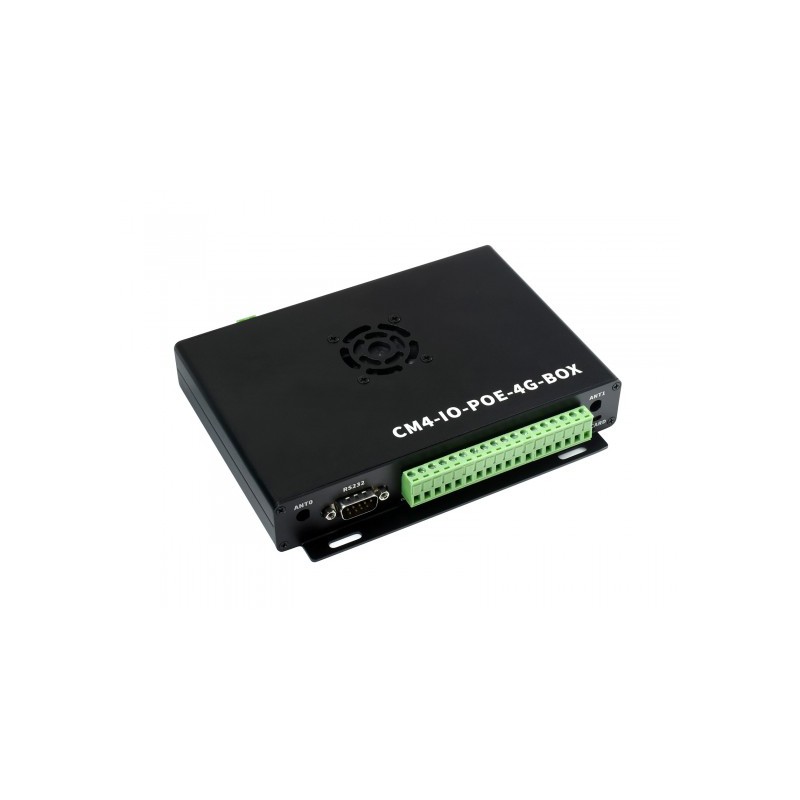

Minikomputer przemysłowy IoT CM4-IO-POE-4G-BOX-EU dla Raspberry Pi CM4 z obudową - Waveshare 20785

Opis

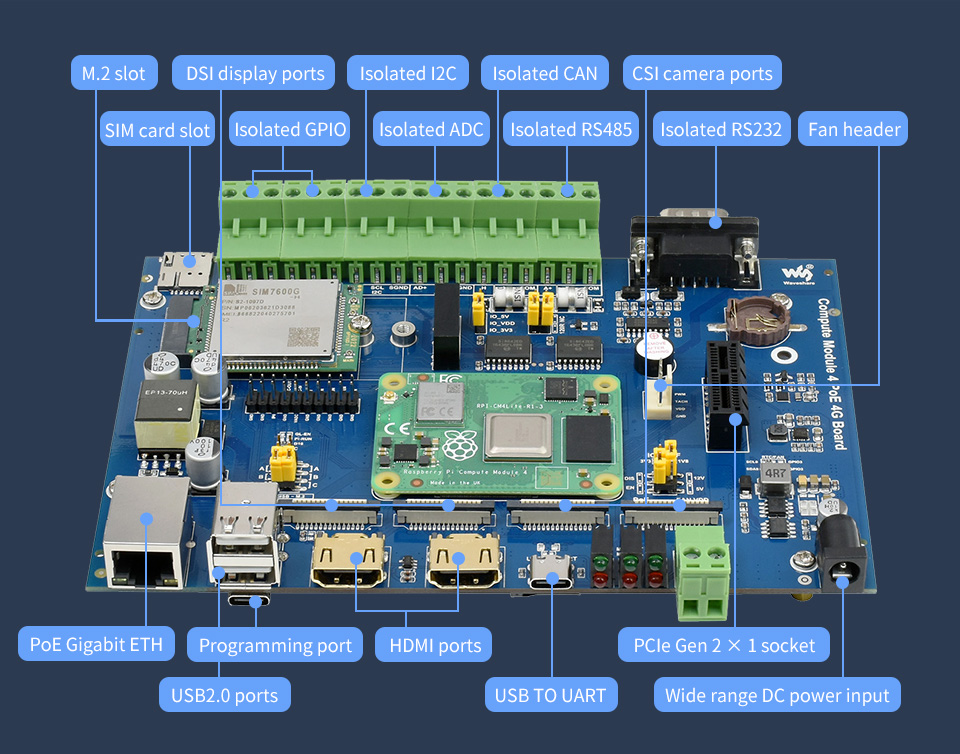

Industrial IoT Mini-computer to zaawansowana płytka bazowa zaprojektowana specjalnie do pracy z Raspberry Pi Compute Module 4 (CM4), która umożliwia szybkie i łatwe tworzenie mini-komputera do zastosowań przemysłowych. Płytka zawiera szeroką gamę złączy, takich jak M.2, CSI, DSI, HDMI, USB, Ethernet, PCIe, RS232 i RS485, co umożliwia podłączenie wielu urządzeń peryferyjnych.

Każde złącze jest precyzyjnie wycięte, a oznaczenia pozwalają na łatwą integrację z systemem. Płytka wyposażona jest w wentylator chłodzący, który wraz z odpowiednimi otworami wentylacyjnymi zapewnia skuteczne chłodzenie i odprowadzanie ciepła, co jest szczególnie ważne w środowiskach o dużym obciążeniu. Z kolei system PoE (Power over Ethernet) zapewnia wygodne zasilanie przez jedno złącze Ethernet, co minimalizuje liczbę potrzebnych kabli. Dzięki temu rozwiązaniu płytka jest idealnym wyborem do aplikacji wymagających niezawodnej pracy w trudnych warunkach. Urządzenie wspiera wiele standardów komunikacyjnych, w tym 5G/4G, dzięki złączu M.2 B KEY oraz karcie SIM, co pozwala na szerokie zastosowanie w rozwiązaniach IoT. Oprócz tego, dzięki złączom MIPI DSI i CSI-2, możliwe jest podłączenie wyświetlaczy i kamer, co otwiera możliwości w zakresie rozwiązań wizualnych i monitorujących.

Płytka posiada także porty HDMI, które obsługują wyjście w jakości 4K 30fps, co sprawia, że jest odpowiednia do projektów wymagających wysokiej jakości wideo. Zastosowanie zegara rzeczywistego RTC, z możliwością wybudzenia systemu, pozwala na synchronizację czasu i realizację zadań w określonych godzinach. Dzięki szerokiemu zakresowi napięcia zasilania (7V do 36V) oraz możliwości podłączenia zewnętrznych akcesoriów, płytka może być wykorzystywana w różnych konfiguracjach. Urządzenie oferuje również system montażu na ścianie, co umożliwia łatwą instalację w różnorodnych środowiskach przemysłowych. Całość jest idealna do zastosowań w takich dziedzinach jak binokularna wizja, projekty PoE, oraz inne aplikacje przemysłowe.

Właściwości

• Gniazdo CM4: pasuje do wszystkich wariantów Compute Module 4
• Sieć: Gigabit Ethernet RJ45, obsługuje PoE zgodne z 802.3af (5V/2.5A)
• M.2 B KEY: obsługuje moduł 5G/4G
• Gniazdo na kartę SIM: obsługuje standardową kartę SIM dla łączności 5G/4G/3G/2G
• Złącza izolowane RS485, izolowane RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
• 2 x porty USB 2.0 typu A
• 2 x porty MIPI DSI (15pin 1.0mm FPC)
• 2 x porty MIPI CSI-2 (15pin 1.0mm FPC)
• 2 x porty HDMI, obsługujące wyjście 4K 30fps
• Zegar RTC z gniazdem baterii i możliwością obudzenia CM4
• Gniazdo na kartę microSD (dla wersji CM4 Lite bez eMMC)
• Gniazdo wentylatora: umożliwia regulację prędkości i pomiar, wejście 5V/12V
• Wejście zasilania: 7 V do 36 V
• Wymiary: 160 x 114 mm

W zestawie

• Płytka Compute Module 4 PoE 4G
• Obudowa metalowa
• Wentylator Fan-4010-PWM-12V
• Śrubokręt
• Zestaw śrub
• Zasilacz 12V 2A
