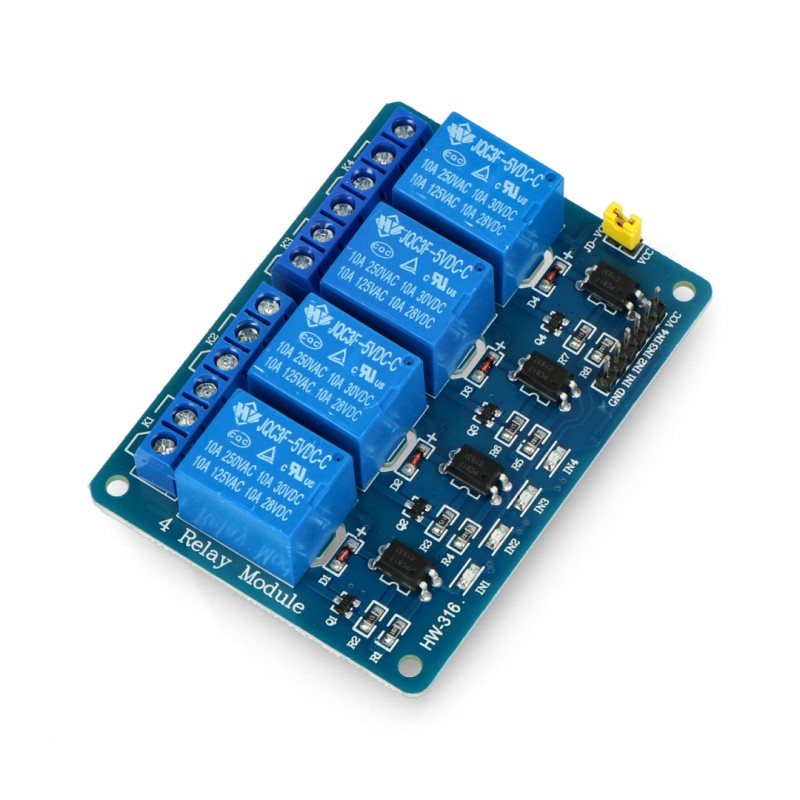

Moduł przekaźników 4 kanały z optoizolacją styki 10A/250VAC cewka 5V
ID: 1202350
8,40 zł
Brutto
6,83 zł Netto
Moduł przekaźników z czterema kanałami, wyposażony w optoizolację wejść sterujących oraz przekaźniki JQC-3F z cewką 5V. Przeznaczony do sterowania obciążeniami do 10A przy 250VAC z poziomu mikrokontrolera lub platform uruchomieniowych
Opis
Moduł przekaźników przeznaczony do sterowania elementami wykonawczymi z wykorzystaniem sygnałów cyfrowych generowanych przez mikrokontrolery oraz zestawy uruchomieniowe. Rozwiązanie umożliwia załączanie i rozłączanie obciążeń zasilanych napięciem sieciowym lub stałym, takich jak oświetlenie, silniki, grzałki czy inne urządzenia elektryczne wymagające separacji od części logicznej układu sterującego.
Układ wyposażony został w cztery przekaźniki elektromagnetyczne JQC-3F z cewką zasilaną napięciem 5V, których styki pozwalają na przełączanie prądów do 10A przy napięciu 250VAC lub 110VDC. Zastosowana optoizolacja wejść sterujących separuje sygnały logiczne od obwodów przekaźników, ograniczając ryzyko przenoszenia zakłóceń i zwiększając bezpieczeństwo pracy mikrokontrolera.
Moduł umożliwia sterowanie sygnałem o poziomie logicznym 3,3V lub 5V. Przekaźniki załączane są stanem niskim, co ułatwia współpracę z popularnymi bibliotekami i środowiskami programistycznymi. Obecność zworki pomiędzy liniami VCC i JD-VCC pozwala na elastyczne zasilanie części logicznej i cewek przekaźników. Standardowe listwy goldpin w rastrze 2,54mm oraz złącza śrubowe ARK ułatwiają integrację z instalacją oraz montaż w projektach prototypowych i półprofesjonalnych.
Właściwości
- Liczba kanałów: 4
- Typ przekaźnika: JQC-3F
- Napięcie cewki przekaźnika: 5 V
- Napięcie zasilania części logicznej: 3,3 – 5 V
- Sposób sterowania: stan niski
- Maksymalne napięcie styków: 250 VAC, 110 VDC
- Maksymalny prąd styków: 10 A
- Optoizolacja wejść sterujących: EL817
- Złącza sterujące: goldpin 2,54 mm
- Złącza obciążenia: zaciski śrubowe ARK
- Średnica otworów montażowych: 3 mm
- Rozstaw otworów montażowych: 68 mm x 48 mm
- Wymiary płytki: 75 x 55 mm
- Temperatura pracy: -40°C ~ 85°C
1202350
Cechy
- Prąd wyjściowy
- 10 A
- Ilość kanałów
- 4
- Element wykonawczy
- Przekaźnik elektromagnetyczny
- Napięcie cewki
- 5 VDC
