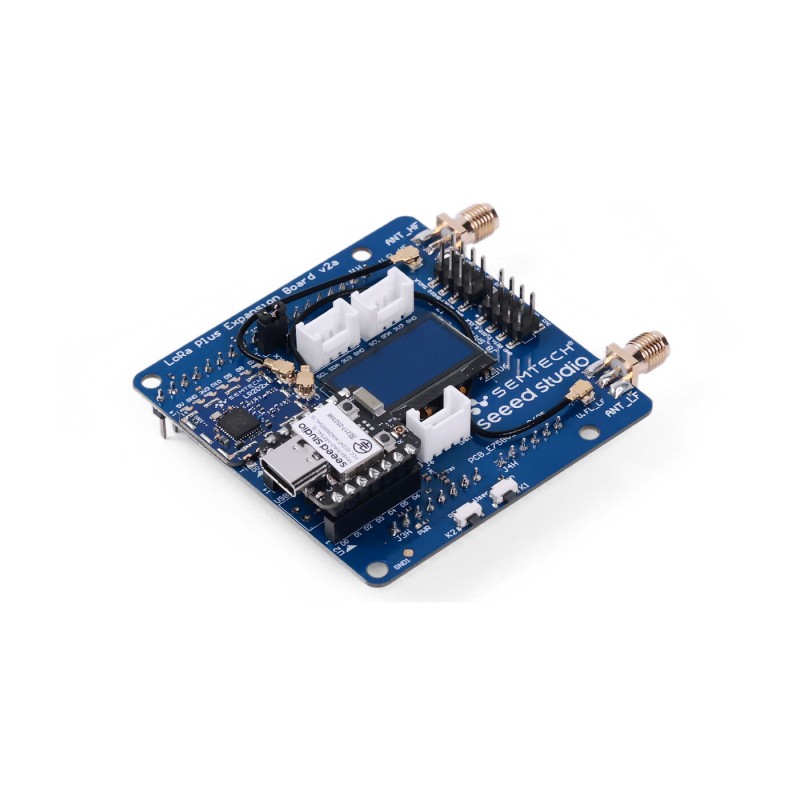

Widok główny
search
  • Widok główny
  • Widok z góry
  • Widok z dołu
  • Widok zestawu
ID: 1204139
520,83 zł
Brutto

423,44 zł Netto

Zestaw ewaluacyjny umożliwiający szybkie prototypowanie urządzeń IoT z długim zasięgiem i wysoką prędkością transmisji. Obsługuje pasma Sub-GHz oraz 2,4 GHz i różne schematy modulacji, w tym LoRa i FLRC, osiągając prędkość do 2,6 Mbps. Zestaw jest kompatybilny z platformami Arduino Uno, STM32 Nucleo i Nordic DK oraz wyposażony w wyświetlacz OLED i złącza Grove do podłączania czujników. Seeed Studio 100039980

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Seeed Studio. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Semtech LR2021 LoRa Plus to zestaw ewaluacyjny przeznaczony do szybkiego prototypowania urządzeń IoT o długim zasięgu i wysokiej prędkości transmisji. Wyposażony w transceiver czwartej generacji LR2021, obsługuje pasma Sub-GHz oraz 2,4 GHz, co zapewnia globalną kompatybilność. Dzięki zastosowaniu modulacji FLRC, zestaw osiąga prędkość transmisji danych do 2,6 Mbps, umożliwiając realizację aplikacji wymagających większej przepustowości, takich jak przesyłanie audio czy obrazów. Sprzęt jest kompatybilny z platformami Arduino Uno, STM32 Nucleo oraz Nordic DK, co ułatwia integrację z istniejącymi projektami. Wspiera różnorodne schematy modulacji: LoRa, FLRC, FSK oraz OQPSK, co pozwala na elastyczny dobór trybu pracy w zależności od scenariusza, od sensorów o niskim poborze energii po sterowanie w czasie rzeczywistym.


Zestaw zapewnia wysoką efektywność energetyczną, z niskim prądem nadawania i wysoką czułością odbioru, co przekłada się na dłuższą żywotność baterii i stabilniejsze połączenia. Technologia Fast CAD z inteligentnym progiem adaptacyjnym umożliwia szybką detekcję kanału przy minimalnym poborze energii. Wbudowany wyświetlacz OLED 0,96" zapewnia podgląd w czasie rzeczywistym, a złącza Grove umożliwiają szybkie podłączenie czujników. Zestaw pozwala na płynne przejście od prototypu do produkcji dzięki pełnej kompatybilności sprzętowej z popularnymi platformami deweloperskimi.

Moduł LR2021 oferuje imponującą wydajność w zakresie transmisji Sub-GHz (+22 dBm do -10 dBm) oraz 2,4 GHz (+12 dBm), z czułością odbioru sięgającą -141,5 dBm dla LoRa SF12. Zestaw umożliwia wykorzystanie anten LF i HF, interfejsu SPI, I2C oraz UART, a także debugowania przez SWD. Temperatura pracy wynosi od -40°C do +85°C, a zasilanie odbywa się typowo z 3,3 V przez USB typu C. Zestaw LR2021 jest idealnym rozwiązaniem do szybkiego prototypowania urządzeń IoT z długim zasięgiem i wysoką przepustowością w różnych środowiskach i aplikacjach.

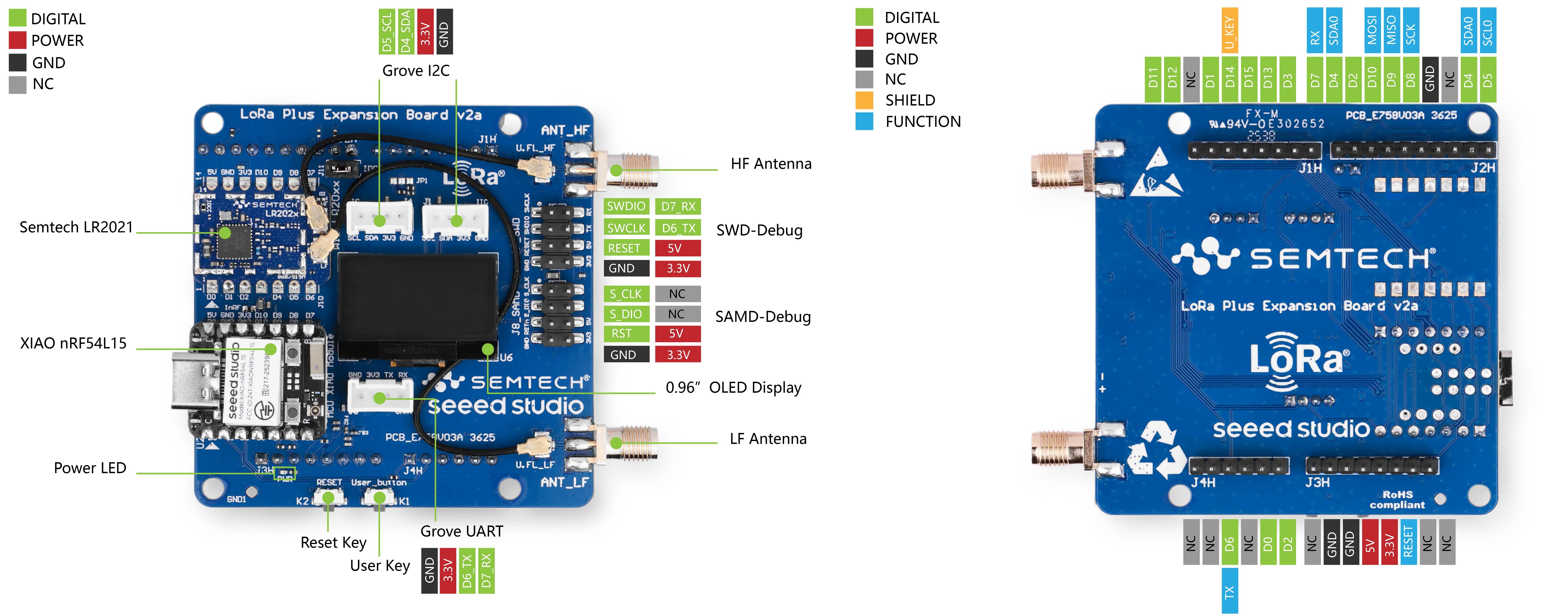

Właściwości

  • Główny chip: LR2021
  • Rozmiar chipu: 5(W) x 5(L) x 0.9(H) mm
  • Obudowa chipu: QFN-48
  • Zasilanie: 1.8 do 3.7V, zalecane 3.3V
  • Prąd w trybie uśpienia: 470 nA (bez RTC), 1.28 μA (z RTC)
  • Tryb zasilania: SIMO DC-DC, LDO
  • Maksymalny prąd pracy (nadajnik): Sub-GHz 105 mA @ +22 dBm, 2.4 GHz 27 mA @ +14 dBm
  • Maksymalny prąd pracy (odbiornik): LoRa SF7 @ 125 kHz 5.7 mA, FLRC 10.9 mA
  • Moc wyjściowa: Sub-GHz +22 dBm do -10 dBm, 2.4 GHz +12 dBm
  • Czułość odbioru: LoRa SF12 @ 125 kHz -141.5 dBm, FLRC @ 260 kbps -111 dBm, BLE @ 2 Mbps -97 dBm
  • Harmoniczne szumy: 915 MHz @ 100 kHz -104 dBc/Hz, 2.45 GHz @ 100 kHz -93 dBc/Hz
  • Anteny: RFI_LF (Sub-GHz), RFI_HF (2.4 GHz), impedancja 50Ω
  • Interfejs: SPI, I2C x 2, UART x 1, SWD
  • Temperatura pracy: -40°C do +85°C
  • Napięcie: 3.3V (USB typu C)
  • Przyciski: K1 użytkownika, K2 reset
  • Wyświetlacz: 0.96" OLED, 128 x 64 pikseli
  • Kompatybilne platformy: Arduino Uno, STM32 Nucleo, Nordic DK
  • Wymiary: 65 x 73 x 27 mm

W zestawie

  • 2 x Wio-LR2021 Module dla pasm 868/915 MHz i 2.4 GHz
  • 2 x Seeed Studio XIAO nRF54L15 Module
  • 2 x LoRa Plus Expansion Board
  • 2 x LF Antena (868-915 MHz)
  • 2 x HF Antena (2.4 GHz)
  • 2 x Kabel USB Type-A Male do Type-C Male (1m)
  • 2 x Kabel koncentryczny U.FL do U.FL (100mm)
