Moduł radarowy 60GHz mmWave A121 - z uchwytem - Waveshare 33778
ID: 1203491
138,93 zł
Brutto
112,95 zł Netto
Moduł radarowy 60 GHz mmWave z czujnikiem radarowym Acconeer A121 Pulsed Coherent Radar (PCR), przeznaczony do wykrywania obecności, mikro-ruchu oraz precyzyjnego pomiaru odległości. W zestawie uchwyt oraz komplet soczewek radarowych. Obsługuje interfejsy USB, UART i I2C. Waveshare A121 Range Sensor Box
Opis
A121 Range Sensor Box stanowi moduł radarowy 60 GHz mmWave oparty na czujniku Acconeer A121 wykorzystującym technologię Pulsed Coherent Radar (PCR). Rozwiązanie umożliwia wykrywanie obecności człowieka, ruchu oraz mikro-ruchów w zadanym obszarze detekcji, a także realizację precyzyjnych pomiarów odległości z wysoką rozdzielczością. Parametry takie jak obszar detekcji i czułość podlegają konfiguracji, co pozwala dostosować działanie do wymagań aplikacji.
Na płytce zintegrowano mikrokontroler STM32L431CBT6 z rdzeniem Arm Cortex-M4 taktowanym do 80 MHz, wyposażony w 128 kB pamięci Flash oraz 64 kB RAM. Umożliwia to lokalne przetwarzanie danych radarowych lub komunikację z zewnętrznym sterownikiem poprzez protokół rejestrowy. Możliwe jest wdrażanie aplikacji użytkownika z wykorzystaniem środowiska Acconeer RSS.

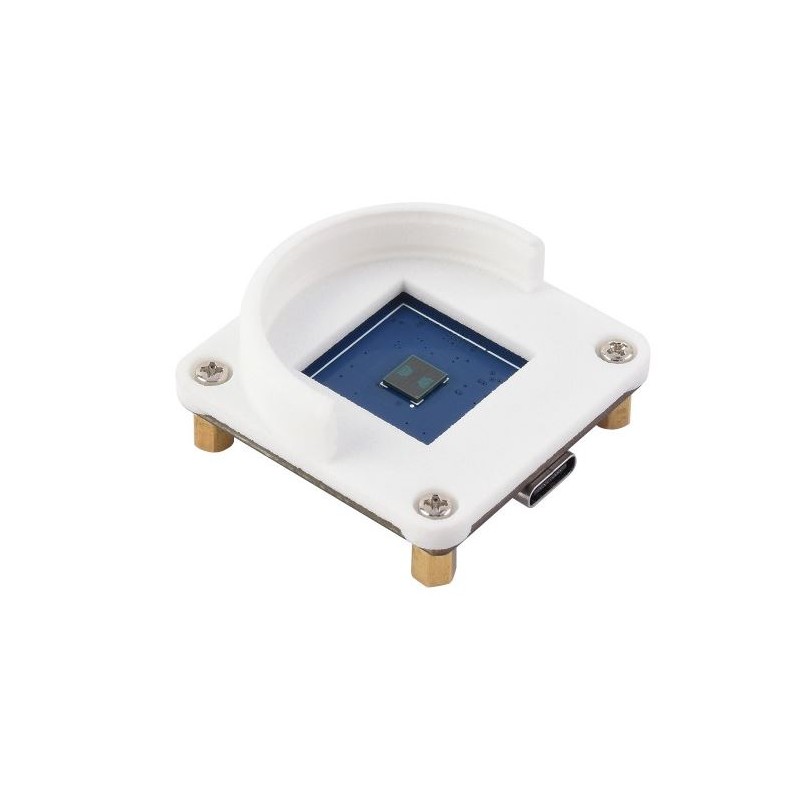

Wersja z uchwytem wyposażona została w obudowę montażową oraz wymienne soczewki radarowe: hiperboliczną, płaską oraz FZP. Zastosowanie odpowiedniej soczewki pozwala kształtować charakterystykę wiązki i dostosować obszar detekcji do konkretnego zastosowania, np. zawężając lub rozszerzając pole działania czujnika radarowego.
Kompaktowe wymiary płytki 39 x 39 mm oraz zoptymalizowana struktura anteny zapewniają stabilne parametry detekcji i wysoki zysk sygnału. Konstrukcja umożliwia montaż za tworzywem sztucznym lub szkłem. Interfejsy komunikacyjne obejmują USB, UART, I2C oraz GPIO, co ułatwia integrację z systemami embedded, automatyką budynkową oraz projektami IoT i przemysłowymi.
Właściwości
- Czujnik radarowy: Acconeer A121, 60 GHz PCR
- Mikrokontroler: STM32L431CBT6, Arm Cortex-M4 do 80 MHz
- Pamięć Flash: 128 kB
- Pamięć RAM: 64 kB
- Pasmo częstotliwości: 60 GHz
- Metoda modulacji: PCR
- Zasilanie: 5 V
- Napięcie IO: 3.3 V

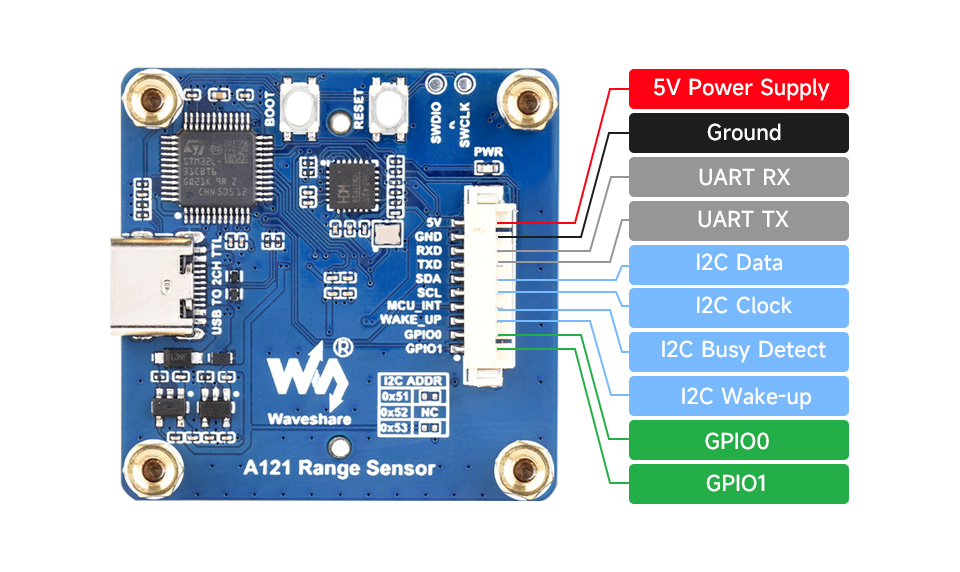

- Interfejsy: USB, UART, I2C, GPIO
- Prędkość UART: 921.6 kbps
- Częstotliwość I2C: 100 k / 400 k
- Rozdzielczość pomiaru odległości: 0.03 m przy 25°C, Profile1
- Dokładność pomiaru odległości: 0.03 m przy Profile1

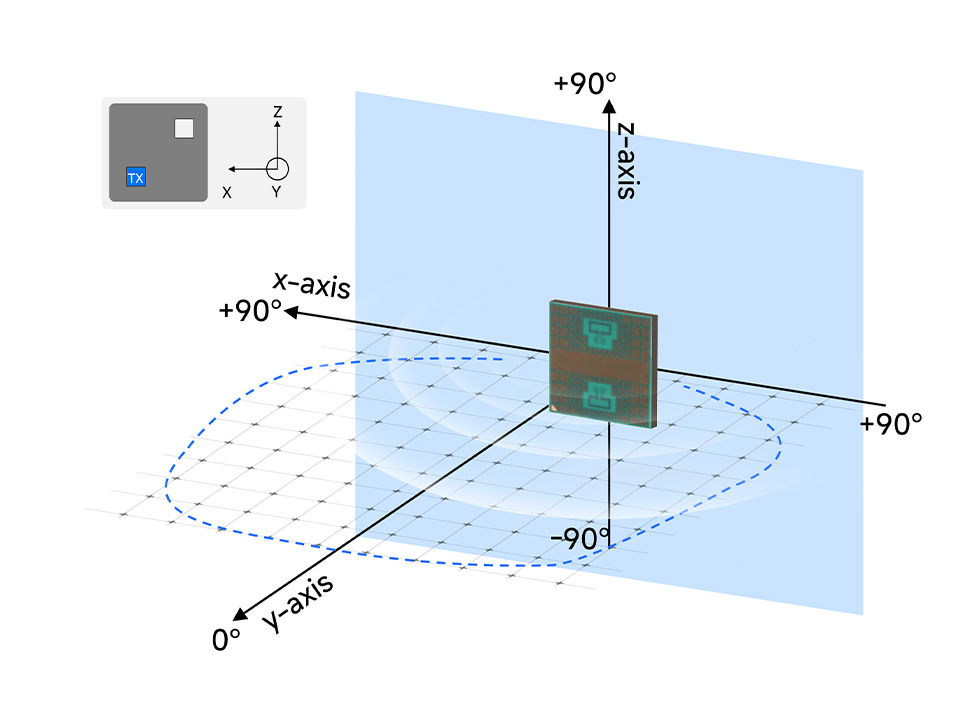

- Kąt detekcji: 53° poziomo, 65° pionowo
- Maksymalny prąd pracy: 80 mA przy 5 V
- Temperatura pracy: -40°C ~ 85°C
- Wymiary płytki: 39 x 39 mm
- Masa: 0.028 kg
W zestawie
- A121 Range Sensor Box x1
- Soczewka hiperboliczna x1
- Soczewka płaska x1
- Soczewka FZP x1
- Przewód MX1.25 10PIN x1
- Zestaw śrub montażowych x1
