Moduł zabezpieczenia przed napięciem wstecznym 4-75 V 17 A - Pololu 5359
ID: 1203365
28,40 zł
Brutto
23,09 zł Netto
Moduł zabezpieczający przed napięciem wstecznym w zakresie 4 - 75 V i do 17 A, oparty na tranzystorze MOSFET o bardzo niskiej rezystancji Rds(on). Nie blokuje prądu wstecznego. Przeznaczony do systemów zasilania o podwyższonym prądzie, w tym aplikacji akumulatorowych i napędowych. Pololu 5359
Opis
Moduł Pololu 5359 zapewnia ochronę podłączonego obciążenia przed odwrotną polaryzacją napięcia do -75 V (80 V maksymalne napięcie absolutne). Konstrukcja wykorzystuje tranzystor MOSFET o niskiej rezystancji w stanie przewodzenia, co pozwala ograniczyć spadek napięcia oraz zmniejszyć straty mocy w torze zasilania przy wyższych prądach.
Zakres napięcia roboczego wynosi 4 - 75 V. Maksymalny prąd ciągły sięga 17 A, co umożliwia zastosowanie w układach o większym zapotrzebowaniu na energię, takich jak sterowniki silników DC, systemy robotyki mobilnej, zasilanie przetwornic DC/DC oraz instalacje 12 V i 24 V. Niska rezystancja Rds(on) przekłada się na wysoką sprawność energetyczną oraz ograniczone nagrzewanie przy pracy z dużym obciążeniem.
Moduł nie blokuje prądu wstecznego. Rozwiązanie umożliwia pracę w systemach, w których energia może wracać do źródła zasilania, np. w aplikacjach z hamowaniem odzyskowym silników zasilanych z akumulatora. W przypadku odwrotnego podłączenia napięcia tranzystor odcina przepływ, chroniąc obciążenie przed uszkodzeniem.
Kompaktowe wymiary płytki ułatwiają integrację w projektach embedded, systemach zasilania akumulatorowego oraz aplikacjach przemysłowych wymagających zabezpieczenia toru zasilania przy wyższych prądach.

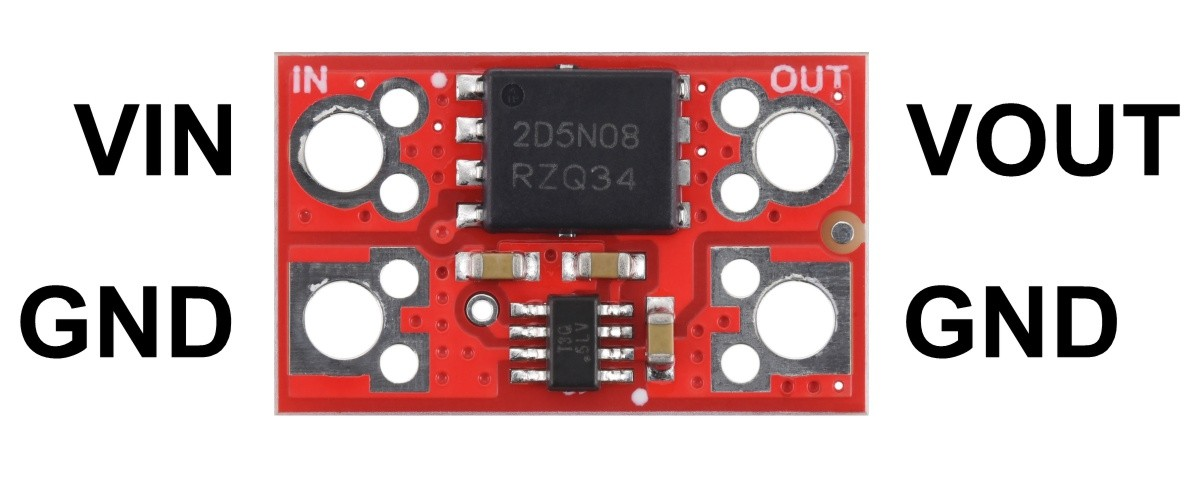

Połączenia Opcjonalne miejsce montażu diody TVS
Właściwości
- Zakres napięcia pracy: 4 - 75 V
- Maksymalny prąd ciągły: 17 A
- Rezystancja MOSFET Rds(on): bardzo niska (MOSFET niskostratny)
- Blokowanie prądu wstecznego: Nie
- Maksymalne napięcie odwrotne: -75 V
- Maksymalne napięcie absolutne: 80 V
- Typ zabezpieczenia: MOSFET niskostratny
1203365
Cechy
- Górny zakres natężenia DC
- 10 A
- Napięcie zasilania od
- 4 V
- Napięcie zasilania do
- 75 V
- Typ zabezpieczenia
- MOSFET
- Rezystancja Rds(on) (mΩ)
- Bardzo niska
- Karta produktu Inc AP74502HQ (datasheet) (1,14 MB)
- Rysunek wymiarowy modułu Pololu Reverse Voltage Protector 4–75 V (421,06 kB)
- Model 3D modułu Pololu Reverse Voltage Protector 4–75 V, 17 A (3,1 MB)
- Szablon wierceń (drill guide) do modułu Pololu Reverse Voltage Protector 4–75 V, 17 A (16,42 kB)

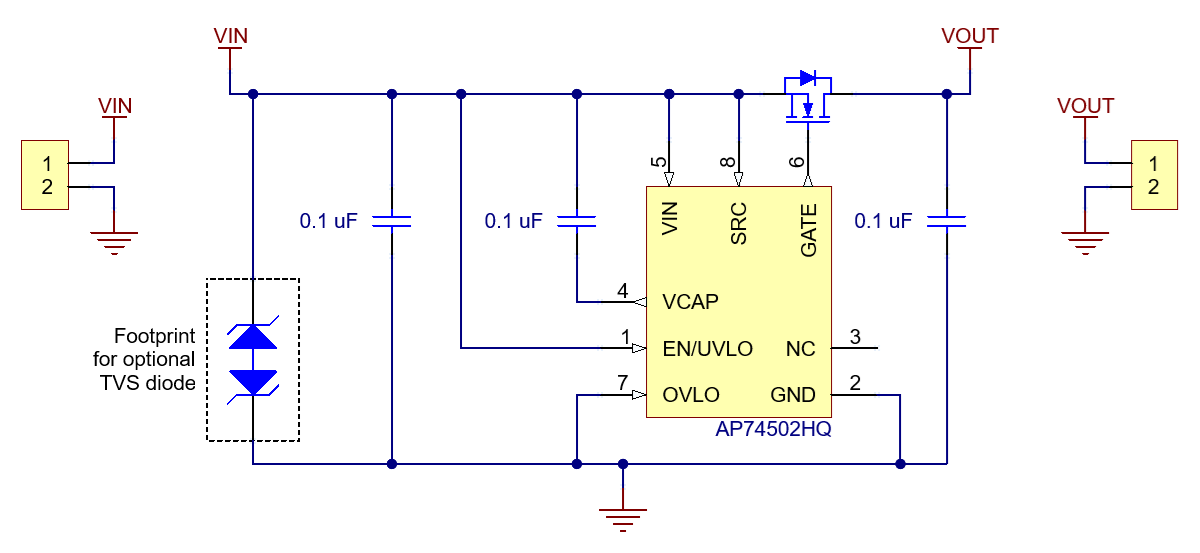

- Schemat - jpg (39,12 kB)
