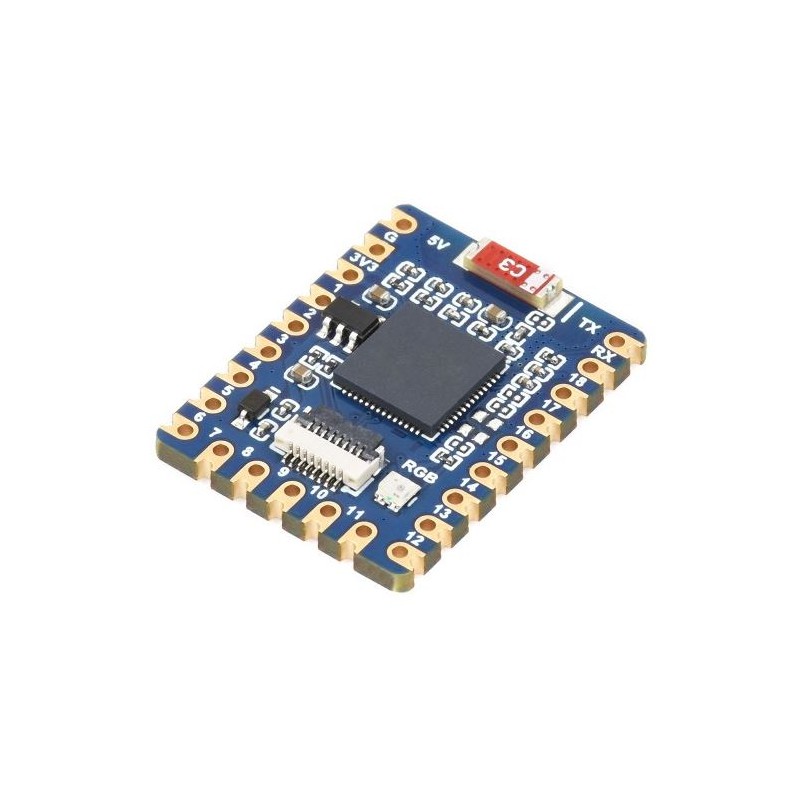

Widok główny
search
  • Widok główny
  • Widok pod kątem
  • Widok od góry
  • Widok od dołu
  • Widok od boku
ID: 1203762
32,25 zł
Brutto

26,22 zł Netto

Miniaturowa płytka rozwojowa oparta na ESP32-S3FH4R2 / ESP32-S3-PICO-1-N8R8 z 8 MB Flash i 8 MB PSRAM. Obsługuje Wi-Fi 2,4 GHz oraz Bluetooth 5 LE. Wersja standardowa - bez adaptera USB Typu-C i przewodu FPC. Waveshare ESP32-S3-Tiny-N8R8

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

ESP32-S3-Tiny-N8R8 stanowi kompaktową płytkę rozwojową przeznaczoną do zastosowań AIoT, opartą na układzie ESP32-S3FH4R2 / ESP32-S3-PICO-1-N8R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o częstotliwości do 240 MHz. Układ integruje 512 kB SRAM oraz 384 kB ROM i zapewnia rozbudowane możliwości komunikacyjne dzięki obsłudze Wi-Fi 802.11 b/g/n w paśmie 2,4 GHz oraz Bluetooth 5 LE z obsługą Bluetooth Mesh.

Wersja N8R8 została wyposażona w 8 MB pamięci Flash oraz 8 MB PSRAM, co umożliwia realizację rozbudowanych aplikacji, w tym projektów z zakresu sztucznej inteligencji na brzegu sieci, przetwarzania danych oraz systemów IoT o zwiększonych wymaganiach pamięciowych. Układ oferuje wsparcie dla wielu trybów niskiego poboru mocy, umożliwiając optymalizację zużycia energii w zależności od scenariusza pracy.

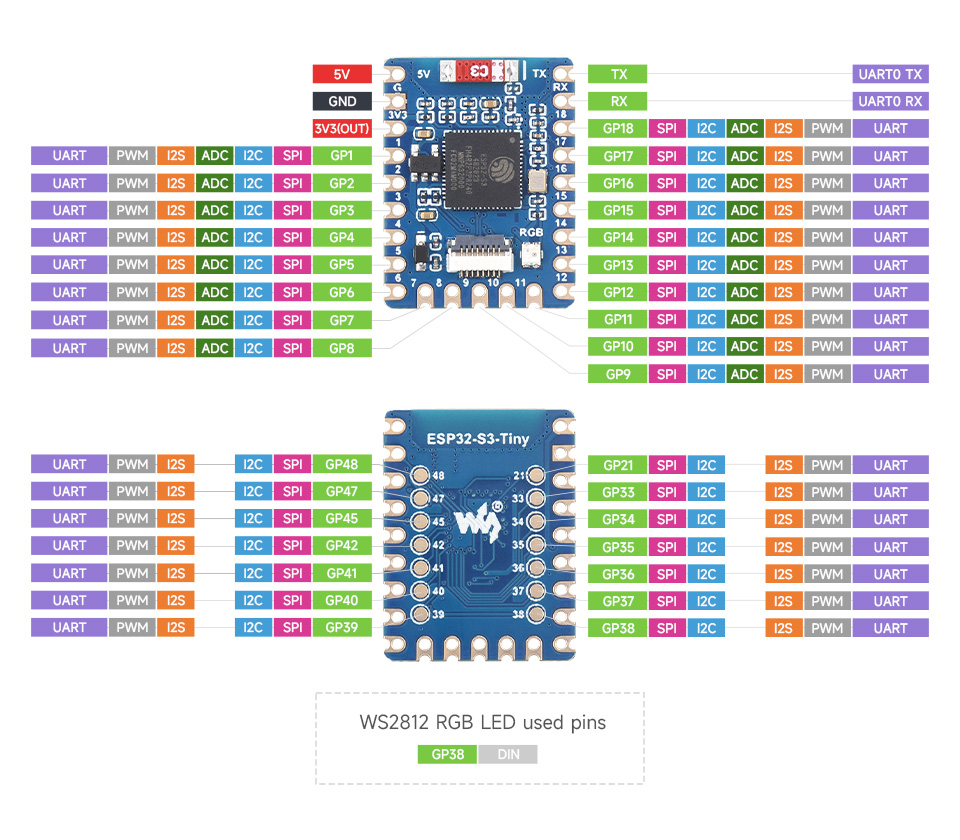

Płytka udostępnia 34 wielofunkcyjne piny GPIO z możliwością konfiguracji funkcji, obejmujące interfejsy SPI, I2C, UART, ADC oraz PWM. Na pokładzie znajduje się złącze FPC 8 PIN o rastrze 0,5 mm umożliwiające podłączenie płytki adaptera z portem USB Type-C (brak w zestawie). Konstrukcja z wyprowadzeniami typu castellated oraz złoconymi padami ułatwia integrację z docelowymi urządzeniami.

Na płytce umieszczono stabilizator napięcia ME6217C33M5G 3,3 V o wydajności do 800 mA, diodę RGB WS2812, diodę sygnalizacyjną zasilania oraz przyciski BOOT i RESET.

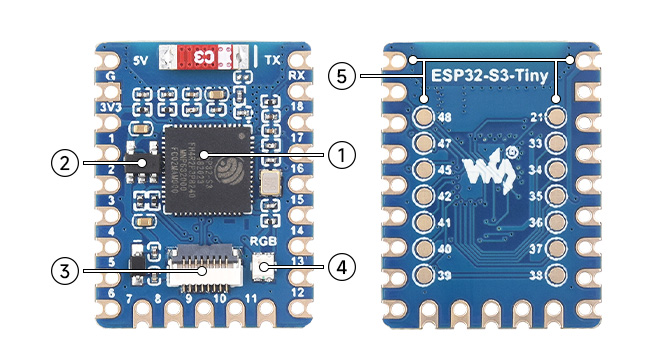

  1. ESP32-S3FH4R2 / ESP32-S3-PICO-1-N8R8 - dwurdzeniowy procesor o częstotliwości pracy do 240 MHz
  2. ME6217C33M5G - stabilizator LDO o niskim spadku napięcia, maks. prąd 800 mA
  3. Złącze FPC - 8 PIN, raster 0,5 mm
  4. Dioda RGB WS2812
  5. Piny GPIO

Właściwości

  • Procesor: Xtensa 32-bit LX7, dwurdzeniowy, do 240 MHz
  • Pamięć SRAM: 512 kB
  • Pamięć ROM: 384 kB
  • Pamięć Flash: 8 MB
  • PSRAM: 8 MB
  • Wi-Fi: 2,4 GHz - 802.11 b/g/n
  • Bluetooth: 5 LE, Bluetooth Mesh
  • Liczba pinów GPIO: 34
  • Interfejsy: SPI, I2C, UART, ADC, PWM
  • Złącze FPC: 8 PIN, raster 0,5 mm
  • Stabilizator: ME6217C33M5G 3,3 V do 800 mA
  • Dioda RGB: WS2812
  • Przyciski: BOOT, RESET
  • Wyprowadzenia typu castellated
  • Obsługa trybów niskiego poboru mocy

W zestawie

  • ESP32-S3-Tiny-N8R8 x1
