Płytka rozwojowa z ESP32-S3 i ESP32, wyposażona w ekran IPS 1.8inch 360x360, enkoder obrotowy, dotyk pojemnościowy, Wi-Fi 2.4GHz i Bluetooth, metalowa obudowa CNC, wbudowana bateria 3.7 V 800 mAh. Waveshare ESP32-S3-Knob-Touch-LCD-1.8

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa ESP32-S3 Knob Display integruje dwa układy ESP32-S3 oraz ESP32, umożliwiając realizację złożonych aplikacji IoT, interfejsów użytkownika oraz systemów sterowania. Konstrukcja zawiera ekran IPS o przekątnej 1.8 cala i rozdzielczości 360 x 360 pikseli z obsługą dotyku pojemnościowego, co pozwala na tworzenie interaktywnych paneli sterowania oraz wizualizacji danych.

Zintegrowany enkoder obrotowy umożliwia precyzyjne sterowanie parametrami, np. regulację głośności, zmianę ekranów lub obsługę interfejsu użytkownika. Moduł obsługuje łączność bezprzewodową Wi-Fi 2.4 GHz oraz Bluetooth 5 i Classic Bluetooth, co pozwala na komunikację z komputerami, smartfonami oraz systemami IoT. Płytka może pracować jako dodatkowy ekran komputera, panel sterowania multimediami lub interfejs do wizualizacji danych systemowych.


Na pokładzie znajdują się również układy peryferyjne, w tym dekoder audio, mikrofon, sterownik silnika wibracyjnego oraz slot kart TF, co umożliwia realizację projektów multimedialnych i interfejsów użytkownika. Metalowa obudowa wykonana w technologii CNC zwiększa trwałość konstrukcji i ułatwia zastosowanie w urządzeniach przenośnych.

Wersja produktu zawiera fabrycznie zamontowaną baterię litową 3.7 V o pojemności 800 mAh, co umożliwia pracę mobilną bez konieczności zewnętrznego zasilania.

1.                                                                                                             2.

      p1203966-ESP32-S3-Knob-Touch-LCD-1.8-details-intro1.jpgp1203966-ESP32-S3-Knob-Touch-LCD-1.8-details-intro2.jpg

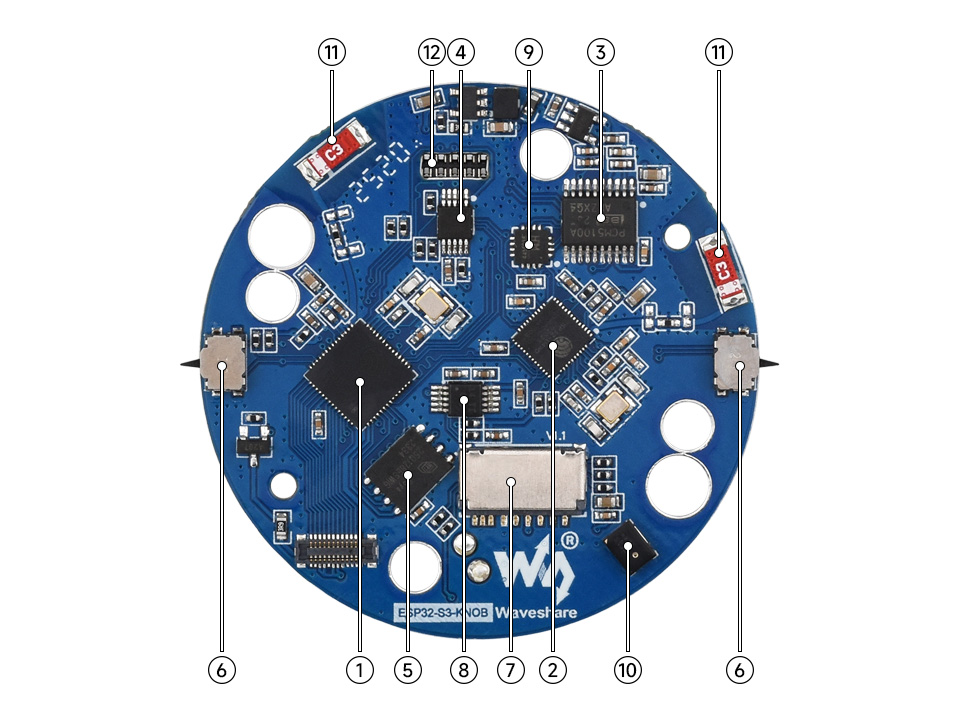

1.

  1. ESP32-S3R8 - układ SoC Wi-Fi i Bluetooth, częstotliwość pracy 240 MHz, 8 MB PSRAM
  2. ESP32-U4WDH - układ Wi-Fi i Bluetooth Classic, częstotliwość pracy 240 MHz, 4 MB Flash
  3. PCM5100A - wysokiej klasy przetwornik DAC stereo z interfejsem I2S
  4. USB to UART
  5. Pamięć Flash: 16 MB
  6. Podwójny enkoder - dla ESP32-S3 oraz ESP32
  7. Slot kart TF
  8. DRV2605 - sterownik silnika wibracyjnego z interfejsem I2C
  9. CH445P - 4-kanałowy przełącznik analogowy SPDT 3.3 V o niskiej rezystancji
  10. Mikrofon
  11. Antena ceramiczna
  12. Złącze PH1.27 10-pin SMD

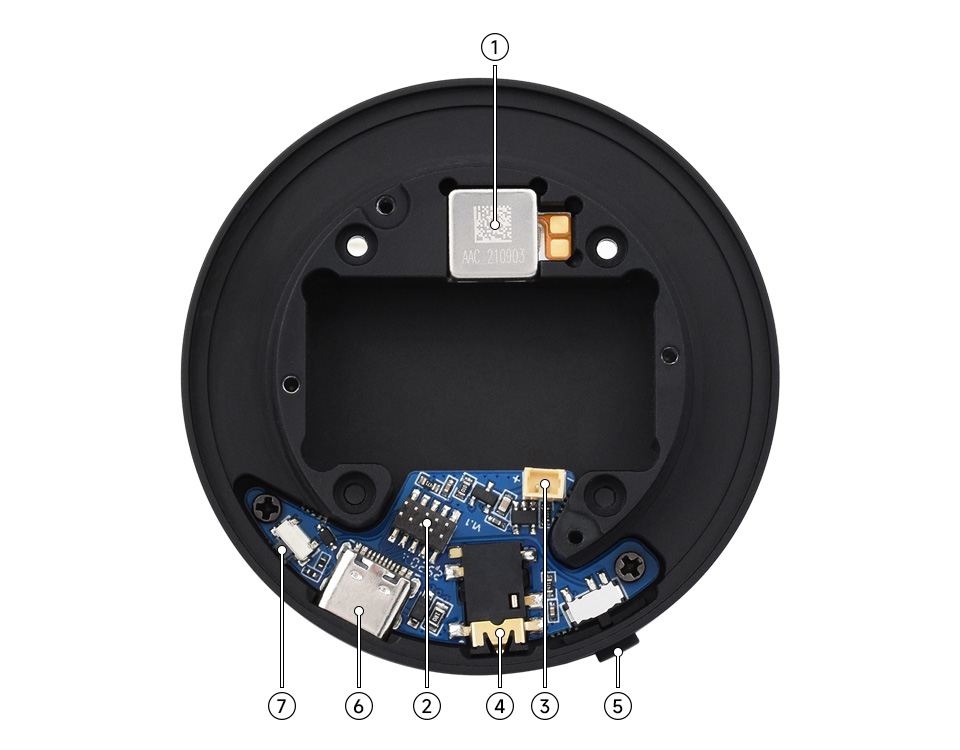

2.

  1. Silnik wibracyjny
  2. Złącze PH1.27 10-pin SMD
  3. Złącze baterii litowej PH1.25
  4. Gniazdo audio 3.5 mm
  5. Przycisk zasilania
  6. Złącze USB-C - przełączanie między ESP32-S3 USB a ESP32 UART w zależności od orientacji wtyku
  7. Przycisk BOOT ESP32-S3 - naciśnięcie i ponowne włączenie zasilania uruchamia tryb programowania

Właściwości

  • Mikrokontroler: ESP32-S3R8 + ESP32-U4WDH
  • Częstotliwość pracy: do 240 MHz
  • Pamięć SRAM: 512 kB
  • Pamięć ROM: 384 kB
  • Pamięć Flash: 16 MB
  • Pamięć PSRAM: 8 MB
  • Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 5 LE, Bluetooth Classic
  • Wyświetlacz: IPS 1.8 inch
  • Rozdzielczość: 360 x 360
  • Kolory: 262K
  • Jasność: 600 cd/m2
  • Kontrast: 1200:1
  • Sterownik wyświetlacza: ST77916
  • Interfejs wyświetlacza: QSPI
  • Dotyk: pojemnościowy
  • Kontroler dotyku: CST816
  • Interfejs komunikacyjny: I2C, SPI
  • Układ audio: PCM5100A
  • Złącze audio: 3.5 mm
  • Slot kart: TF
  • Mikrofon: wbudowany
  • Enkoder obrotowy: tak
  • Silnik wibracyjny: tak
  • Sterownik wibracji: DRV2605
  • Zasilanie: 3.7 V (akumulator) / USB-C
  • Pojemność baterii: 800 mAh
  • Złącze baterii: PH1.25
  • Złącze: USB-C

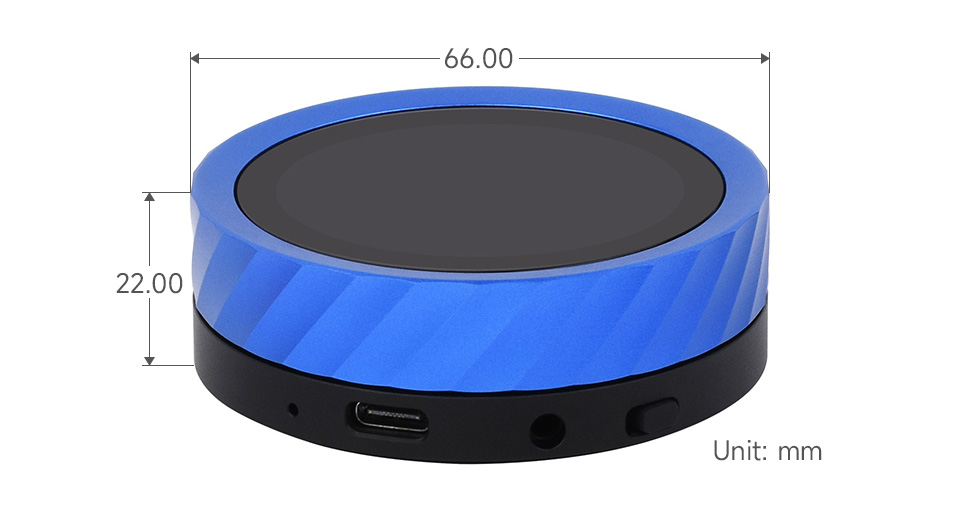

  • Wymiary: 66 x 66 x 22 mm

W zestawie

  • Płytka rozwojowa z obudową CNC
  • Akumulator Li-Ion 3.7 V 800 mAh
