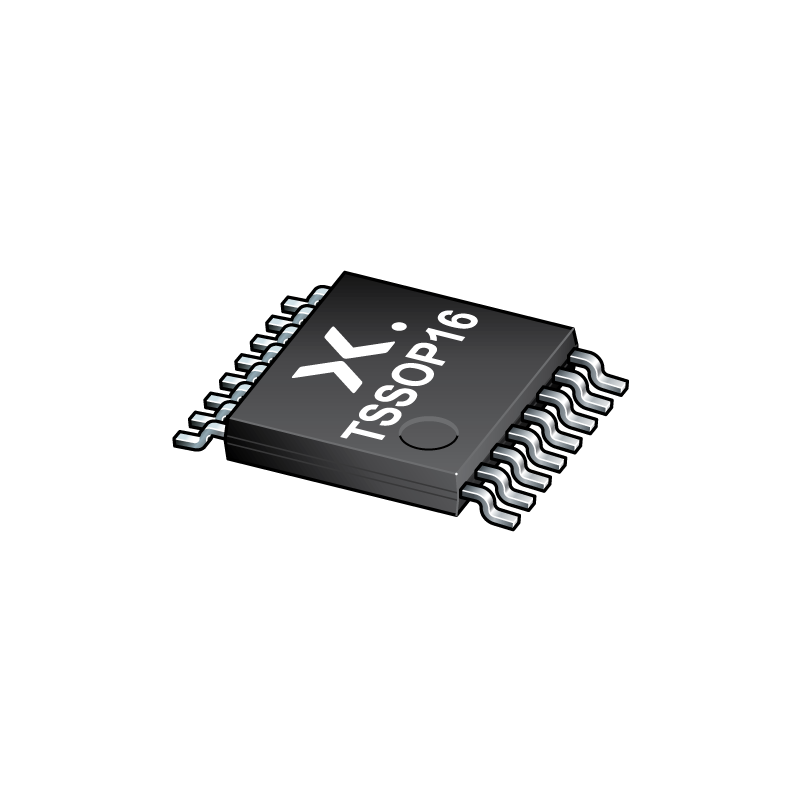

Układ scalony rejestru przesuwnego PISO 8-bit TSSOP16 - 74HC165PW

Opis

Układ scalony 74HC165PW przeznaczony do równoległo-szeregowej konwersji danych w układach cyfrowych, sterownikach embedded oraz aplikacjach mikrokontrolerowych wymagających rozszerzenia liczby wejść. Rejestr PISO umożliwia asynchroniczne wczytanie 8-bitowych danych równoległych z wejść D0-D7 oraz ich przesyłanie w postaci szeregowej za pomocą wyjścia Q7 synchronizowanego sygnałem zegarowym.

Układ pracuje w technologii HC CMOS i obsługuje napięcie zasilania od 2,0 V do 6,0 V. Wejścia odporne na napięcie do 15 V umożliwiają wykorzystanie w aplikacjach konwersji poziomów logicznych HIGH-to-LOW. Układ wyposażono w wejście Clock Enable blokujące sygnał zegarowy oraz komplementarne wyjścia Q7 i Q7¯. Obudowa TSSOP16 przeznaczona do montażu SMD umożliwia integrację w kompaktowych urządzeniach elektronicznych, automatyce oraz systemach embedded.

Właściwości

• Producent: Nexperia
• Model: 74HC165PW
• Typ układu: Rejestr przesuwny parallel-in / serial-out
• Typ rejestru: PISO
• Liczba bitów: 8
• Rodzina logiczna: HC CMOS
• Asynchroniczne ładowanie równoległe
• Szeregowe wejście danych DS
• Komplementarne wyjścia Q7 oraz Q7¯
• Wejście Clock Enable CE
• Zakres napięcia zasilania VCC: 2,0 - 6,0 V
• Maksymalna częstotliwość pracy: 61 MHz
• Poziomy logiczne: CMOS
• Odporność wejść na napięcie do 15 V
• Niski pobór mocy CMOS
• Odporność ESD HBM: >2000 V
• Temperatura pracy: -40°C ~ 125°C
• Obudowa: TSSOP16
• Raster wyprowadzeń: 0,65 mm
• Wymiary obudowy: 5,0 x 4,4 x 1,1 mm
• Montaż: SMD
