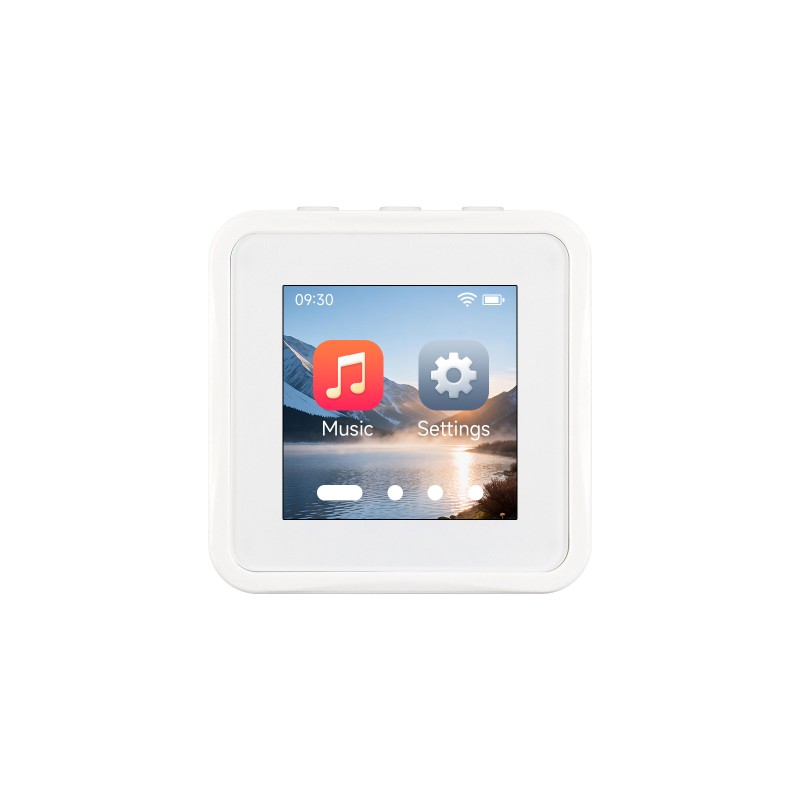

Widok od góry
search
  • Widok od góry
  • Widok pod kątem - włączony wyśw.
  • Widok pod kątem - przód
  • Widok pod kątem - tył
  • Widok od dołu
ID: 1205080
59,59 zł
Brutto

48,45 zł Netto

Płytka rozwojowa z mikrokontrolerem RP2350A, wyświetlaczem LCD IPS 1.54" 240 x 240 px, interfejsem USB-C, modułem IMU, slotem microSD. Brak akumulatora 3.7 V w zestawie. Waveshare 34334

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na mikrokontrolerze RP2350A z architekturą dual-core i możliwością wyboru pomiędzy rdzeniami ARM Cortex-M33 oraz Hazard3 RISC-V. Układ pracuje z częstotliwością do 150 MHz i oferuje 512 kB pamięci SRAM oraz 16 MB pamięci Flash, co umożliwia realizację zaawansowanych projektów w systemach wbudowanych, urządzeniach IoT oraz interfejsach użytkownika.


Na płytce zintegrowano wyświetlacz IPS o przekątnej 1.54", rozdzielczości 240 x 240 px i 65K kolorów, sterowany przez interfejs SPI. Konstrukcja zawiera również 6-osiowy moduł IMU (akcelerometr i żyroskop), slot kart TF, kodek audio oraz wzmacniacz, co pozwala na tworzenie urządzeń multimedialnych i systemów rejestracji danych. Złącze MX1.25 umożliwia podłączenie akumulatora Li-Ion 3.7 V (brak w zestawie) z funkcją ładowania i zarządzania energią, dzięki czemu możliwa jest praca autonomiczna.

Programowanie odbywa się przez port USB Type-C z obsługą USB 1.1 (device i host), z możliwością wykorzystania trybu pamięci masowej drag-and-drop. Platforma wspiera środowiska C/C++, MicroPython oraz Arduino, co ułatwia integrację z istniejącymi projektami.


  1. Mikrokontroler: RP2350A - architektura dual-core, dual-architecture, częstotliwość do 150 MHz
  2. Pamięć Flash: 16 MB NOR-Flash
  3. Mikrofon: Wbudowany
  4. Slot kart pamięci: TF (microSD)
  5. Złącze akumulatora: MX1.25 dla akumulatora Li-Ion 3.7 V, obsługa ładowania i rozładowania, maksymalny prąd ładowania 300 mA
  6. Układ zarządzania zasilaniem: Wbudowany układ ładowania i rozładowania akumulatora
  7. IMU: QMI8658 - 6-osiowy (3-osiowy akcelerometr + 3-osiowy żyroskop)
  8. Złącze USB: USB Type-C, USB 1.1 (device i host)
  9. Kodek audio: ES8311 o niskim poborze mocy
  10. Złącze głośnika: MX1.25
  11. Wzmacniacz audio: NS4150B
  12. Przycisk regulacji głośności: Krótkie naciśnięcie - zwiększenie głośności, długie naciśnięcie - zmniejszenie głośności, możliwość programowania funkcji
  13. Przycisk zasilania: PWR
  14. Przycisk BOOT: Tak

Właściwości

  • Mikrokontroler: RP2350A (Raspberry Pi)
  • Architektura: Dual-core ARM Cortex-M33 lub Hazard3 RISC-V
  • Częstotliwość taktowania: Do 150 MHz
  • Pamięć SRAM: 512 kB
  • Pamięć Flash: 16 MB
  • Wyświetlacz: 1.54" IPS
  • Rozdzielczość: 240 x 240 px
  • Kolory: 65K
  • Sterownik LCD: ST7789
  • Interfejs wyświetlacza: SPI (4-wire)
  • Interfejs USB: USB Type-C, USB 1.1 (device/host)
  • Interfejsy komunikacyjne: I2C x1, UART x1
  • ADC: 2 kanały 12-bit
  • PWM: 2 kanały
  • GPIO: 4 wielofunkcyjne piny
  • PIO: 12 programowalnych maszyn stanów
  • IMU: QMI8658 (3-osiowy akcelerometr + 3-osiowy żyroskop)
  • Kodek audio: ES8311
  • Wzmacniacz audio: NS4150B
  • Slot kart pamięci: TF
  • Złącze akumulatora: MX1.25 3.7 V Li-Ion
  • Zarządzanie zasilaniem: Ładowanie i rozładowanie akumulatora, prąd ładowania do 300 mA
  • Czujnik temperatury: Wbudowany w mikrokontroler
  • Obsługiwane języki: C/C++, MicroPython, Arduino
  • Aktywna powierzchnia wyświetlacza: 27.72 x 27.72 mm

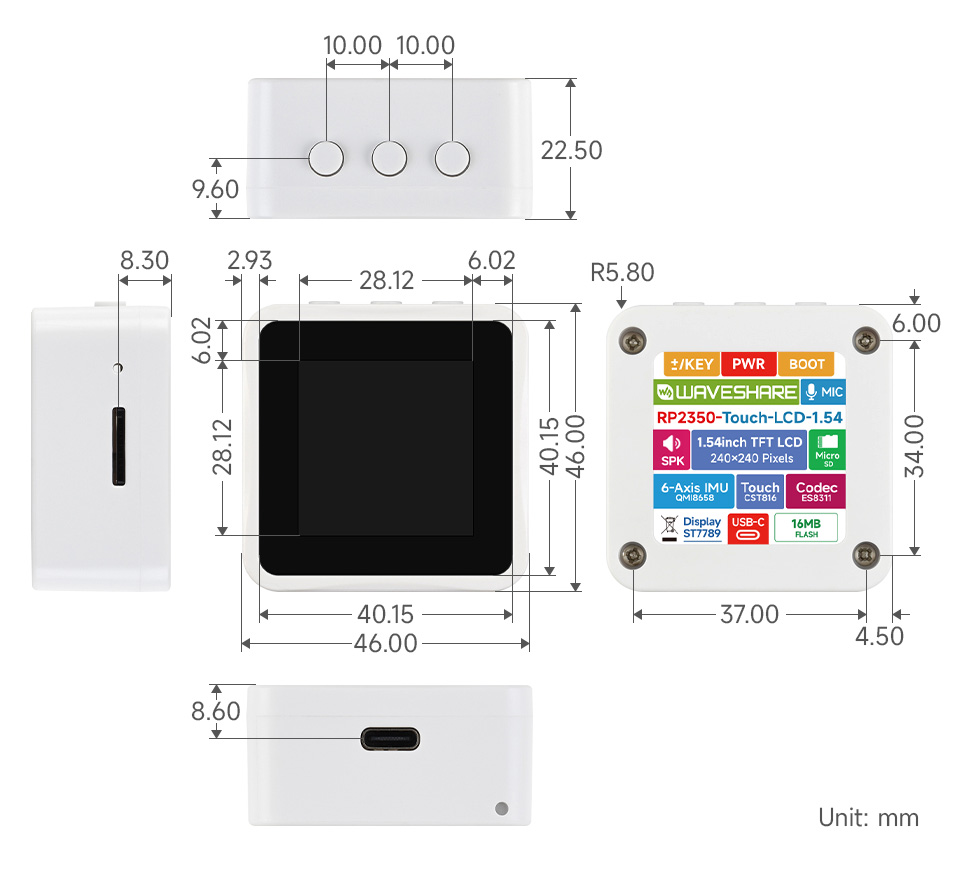

  • Wymiary: 46 x 46 x 22.5 mm
  • Waga: 0.06 kg

W zestawie

  • Płytka rozwojowa RP2350-LCD-1.54
  • Izolacyjna przekładka PC
1205080

Cechy

Mikrokontroler
RP2350A
Pamięć Flash
16 MB
Liczba I/O
04
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Tak
Długość
46 mm
Szerokość
46 mm
Rodzaj złącza USB
USB typu C
