Płytka RP2350A LCD IPS dotykowy 1.54" 240x240 - Waveshare 34332

Opis

Płytka rozwojowa oparta na mikrokontrolerze RP2350A z architekturą dual-core i możliwością wyboru pomiędzy rdzeniami ARM Cortex-M33 oraz Hazard3 RISC-V. Układ pracuje z częstotliwością do 150 MHz i oferuje 512 kB pamięci SRAM oraz 16 MB pamięci Flash, co umożliwia realizację zaawansowanych projektów w systemach wbudowanych, urządzeniach IoT oraz interfejsach użytkownika.

Na płytce zintegrowano wyświetlacz IPS o przekątnej 1.54", rozdzielczości 240 x 240 px i 65K kolorów, sterowany przez interfejs SPI. Wyposażony w pojemnościowy panel dotykowy, umożliwiający realizację interfejsów użytkownika opartych na sterowaniu dotykowym.

Konstrukcja zawiera również 6-osiowy moduł IMU (akcelerometr i żyroskop), slot kart TF, kodek audio oraz wzmacniacz, co pozwala na tworzenie urządzeń multimedialnych i systemów rejestracji danych. Złącze MX1.25 umożliwia podłączenie akumulatora Li-Ion 3.7 V (brak w zestawie) z funkcją ładowania i zarządzania energią, dzięki czemu możliwa jest praca autonomiczna.

Programowanie odbywa się przez port USB Type-C z obsługą USB 1.1 (device i host), z możliwością wykorzystania trybu pamięci masowej drag-and-drop. Platforma wspiera środowiska C/C++, MicroPython oraz Arduino, co ułatwia integrację z istniejącymi projektami.

1. Mikrokontroler: RP2350A - architektura dual-core, dual-architecture, częstotliwość do 150 MHz
2. Pamięć Flash: 16 MB NOR-Flash
3. Mikrofon: Wbudowany
4. Slot kart pamięci: TF (microSD)
5. Złącze akumulatora: MX1.25 dla akumulatora Li-Ion 3.7 V, obsługa ładowania i rozładowania, maksymalny prąd ładowania 300 mA
6. Układ zarządzania zasilaniem: Wbudowany układ ładowania i rozładowania akumulatora
7. IMU: QMI8658 - 6-osiowy (3-osiowy akcelerometr + 3-osiowy żyroskop)
8. Złącze USB: USB Type-C, USB 1.1 (device i host)
9. Kodek audio: ES8311 o niskim poborze mocy
10. Złącze głośnika: MX1.25
11. Wzmacniacz audio: NS4150B
12. Przycisk regulacji głośności: Krótkie naciśnięcie - zwiększenie głośności, długie naciśnięcie - zmniejszenie głośności, możliwość programowania funkcji
13. Przycisk zasilania: PWR
14. Przycisk BOOT: Tak

Właściwości

• Mikrokontroler: RP2350A (Raspberry Pi)
• Architektura: Dual-core ARM Cortex-M33 lub Hazard3 RISC-V
• Częstotliwość taktowania: Do 150 MHz
• Pamięć SRAM: 512 kB
• Pamięć Flash: 16 MB
• Wyświetlacz: 1.54" IPS dotykowy
• Rozdzielczość: 240 x 240 px
• Kolory: 65K
• Sterownik LCD: ST7789
• Interfejs wyświetlacza: SPI (4-wire)
• Kontroler dotyku: CST816
• Typ dotyku: Pojemnościowy
• Interfejs USB: USB Type-C, USB 1.1 (device/host)
• Interfejsy komunikacyjne: I2C x1, UART x1
• ADC: 2 kanały 12-bit
• PWM: 2 kanały
• GPIO: 4 wielofunkcyjne piny
• PIO: 12 programowalnych maszyn stanów
• IMU: QMI8658 (3-osiowy akcelerometr + 3-osiowy żyroskop)
• Kodek audio: ES8311
• Wzmacniacz audio: NS4150B
• Slot kart pamięci: TF
• Złącze akumulatora: MX1.25 3.7 V Li-Ion
• Zarządzanie zasilaniem: Ładowanie i rozładowanie akumulatora, prąd ładowania do 300 mA
• Czujnik temperatury: Wbudowany w mikrokontroler
• Obsługiwane języki: C/C++, MicroPython, Arduino
• Aktywna powierzchnia wyświetlacza: 27.72 x 27.72 mm

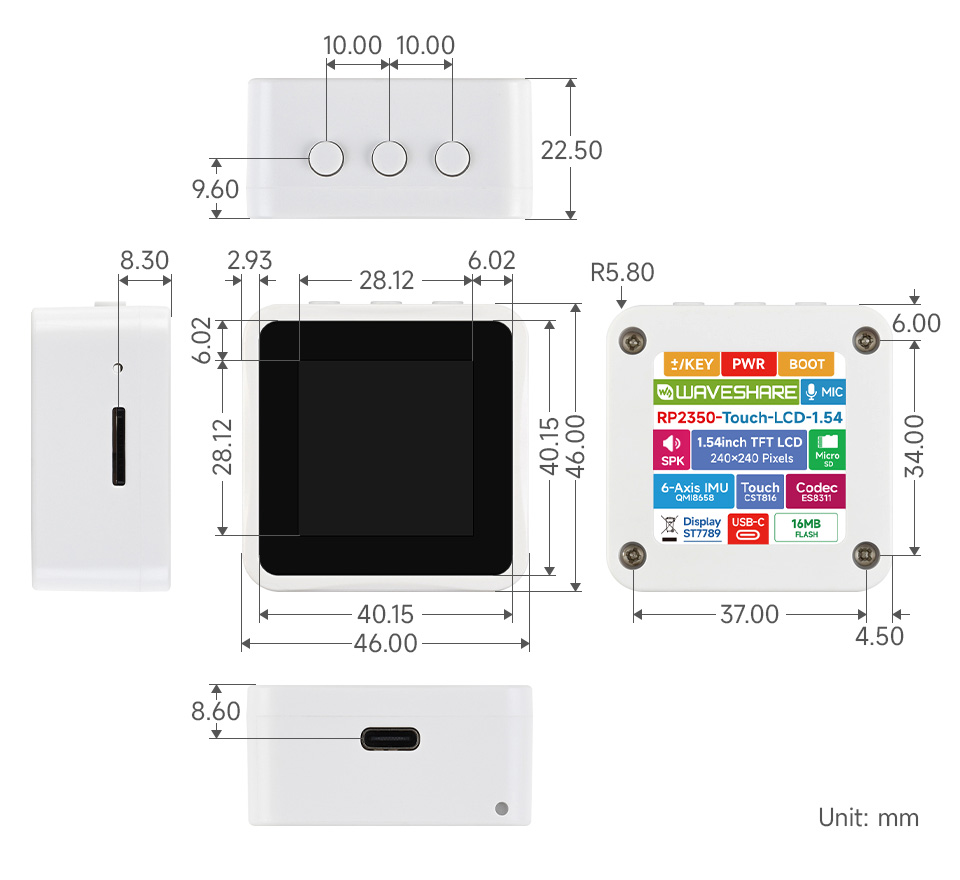

• Wymiary: 46 x 46 x 22.5 mm
• Waga: 0.063 kg

W zestawie

• Płytka rozwojowa RP2350-Touch-LCD-1.54
• Izolacyjna przekładka PC
