Przetwornik analogowo-cyfrowy MCP3424 18-bitowy z I2C
ID: 563934
5902186312692
54,67 zł
Brutto
44,45 zł Netto

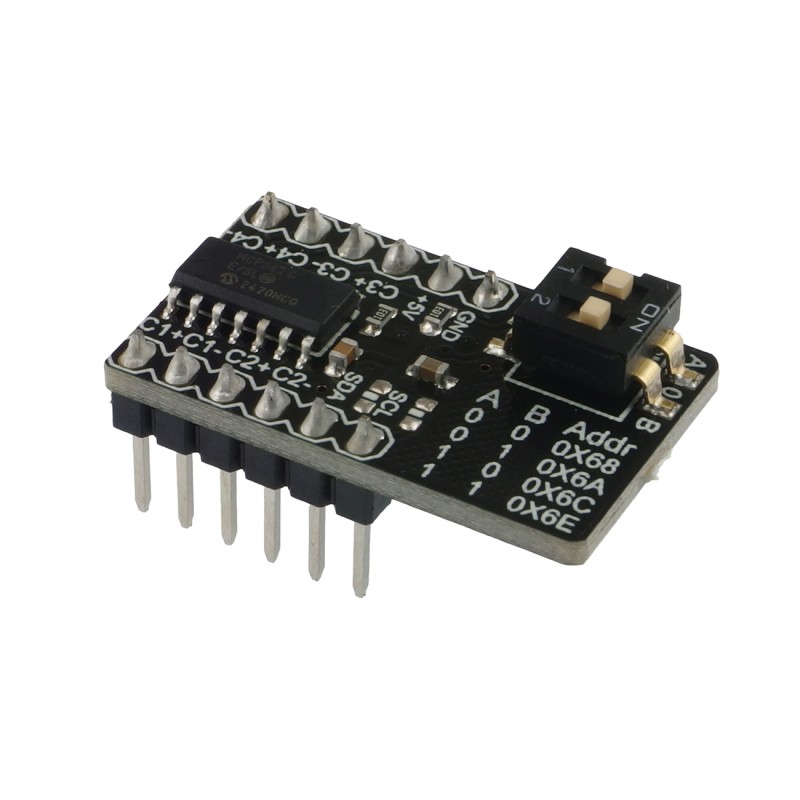

Moduł z przetwornikiem analogowo--cyfrowym opartym na układzie MCP3424. Posiada rozdzielczość 18-bitową. DFRobot DFR0316
Opis
Moduł z przetwornikiem analogowo-cyfrowym MCP3424. Układ ten charakteryzuje się niskimi szumami, oraz wysoką 18-bitową rozdzielczością pomiarową, posiada 4 kanały pomiarowe. Użytkownik może wybrać wzmocnienie PGA, przed konwersją analogowo-cyfrową. Dzięki temu możliwy jest pomiar bardzo słabych sygnałów z wysoką rozdzielczością. Do komunikacji z modułem wykorzystywany jest interfejs I2C.
Układ MC3424 może pracować w jednym z dwóch trybów:
- Pomiar pojedynczy - przetwornik wykonuje jeden pomiar, następnie przechodzi do stanu uśpienia (standby mode), i czeka na komendę kolejnego pomiaru.
- Pomiar ciągły - przetwornik wykonuje pomiary w sposób cykliczny, z określoną częstotliwością pomiaru.
Właściwości
- Wbudowany wzmacniacz (PGA): x1, x2, x4 ,x8 (błąd wzmocnienia 0,05%,PGA = 1, 18bits)
- Wbudowany układ do napięcia referencyjnego: 2.048 V +/- 0.05% (dryf 15 pmm/°C)
- Wybór rozdzielczości pomiaru: 12/14/16/18 bity
- Wybór prędkości konwersji: 240, 60, 15, 3.75 SPS
- Liczba kanałów: 4
- Interfejs: I2C
- Zakres temperatur pracy: -40°C ~ +125°C
- Pobór prądu: 300 nA (w stanie spoczynku przy napięciu zasilania 5 V)
- Napięcie zasilania: 2,7-5,5 V
- Wymiary: 27 x 16 mm
