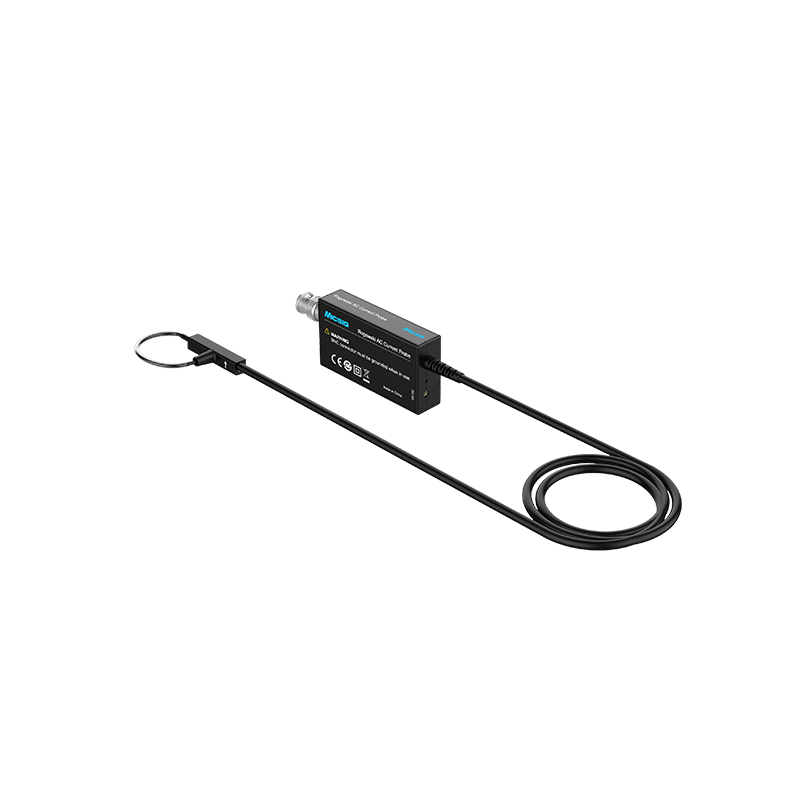

Micsig RCP120XS - sonda prądowa Rogowskiego AC 120A
ID: 1197282
5902186321304
4 182,00 zł
Brutto
3 400,00 zł Netto
Sonda prądowa typu Rogowskiego do precyzyjnych pomiarów prądów przemiennych o częstotliwości do 30 MHz. Dzięki elastycznej cewce o grubości 1,6 mm i niemal zerowej impedancji wprowadzaną, doskonale nadaje się do pracy w trudno dostępnych miejscach układów mocy. Zintegrowany wzmacniacz i interfejs BNC umożliwiają dokładne pomiary i łatwą integrację z oscyloskopami, co czyni ją idealnym narzędziem dla laboratoriów R&D i serwisów elektroniki mocy. Micsig RCP120XS
Opis
Micsig RCP to sonda prądowa typu Rogowskiego, zaprojektowana do precyzyjnego pomiaru prądów przemiennych przy zachowaniu szerokiego pasma do 30 MHz. Dzięki elastycznej, cienkiej cewce o przekroju jedynie 1,6 mm, urządzenie doskonale sprawdza się w trudno dostępnych miejscach układów elektronicznych, takich jak nóżki tranzystorów TO-220 czy innych półprzewodników mocy. Sonda zapewnia niemal zerową impedancję wprowadzaną, co minimalizuje wpływ na badany obiekt (DUT). Zintegrowany wzmacniacz zasilany napięciem 12 V DC pozwala na precyzyjne pomiary sygnałów o dużej zmienności i wysokich częstotliwościach.
Interfejs BNC umożliwia łatwe podłączenie do każdego oscyloskopu. Urządzenie cechuje się typową dokładnością 2% oraz doskonałą odpornością na zakłócenia i wysokie napięcia do 1kVrms. Sonda RCP znajduje szerokie zastosowanie w badaniach elektroniki mocy – od pomiaru prądów przełączania w tranzystorach MOSFET i IGBT, po analizę jakości energii w falownikach, zasilaczach UPS oraz systemach SMPS. Kompaktowa konstrukcja i możliwość dopasowania parametrów cewki na zamówienie sprawiają, że jest to narzędzie nieocenione w laboratoriach badawczo-rozwojowych oraz działach diagnostycznych.
Właściwości
- Pasmo przenoszenia: 34 Hz do 30 MHz
- Czas narastania: ≤ 11,6 ns
- Maksymalny prąd: 120 A (szczytowo)
- Czułość wyjścia: 50 mV/A (tryb 20x)
- Typowa dokładność: ±2%
- Szum wyjściowy: < 20 mVpp
- Prędkość narastania: 8 kA/μs
- Spadek sygnału: 35%/ms
- Wpływ pozycji przewodnika: ±1%
- Napięcie przesunięcia: < ±1 mV
- Izolacja cewki: 1 kVrms przez 1 min
- Maks. średnica mierzonego przewodu: ≤ 20 mm
- Zasilanie: DC 12V
- Impedancja wyjściowa: 1 MΩ
- Interfejs: standardowe BNC
- Normy CE: EN IEC 61010-2-032
- Normy EMC: EN IEC 61326-1:2021 i inne
- Zakres temperatury pracy: baza 0°C–55°C, cewka –20°C–125°C
- Zakres temperatury przechowywania: –30°C–70°C
- Wilgotność pracy: ≤ 85% RH
- Wilgotność przechowywania: ≤ 90% RH
- Wymiary integratora: 70 × 40 × 17 mm
- Długość przewodu: 1,5 m (możliwość dostosowania)
- Średnica wewnętrzna cewki: 25 mm (możliwość dostosowania)
- Obwód cewki: 80 mm (możliwość dostosowania)
- Przekrój cewki: ok. 1,6 mm
