Moduł przetwornicy DC-DC typu step-up/step-down z regulowanym napięciem wyjściowym w zakresie 9 V - 30 V oraz napięciem wejściowym 2.9 V - 32 V. Układ automatycznie podwyższa lub obniża napięcie wejściowe, dzięki czemu może zasilać urządzenia przy dużych wahaniach napięcia źródła. Przetwornica oferuje prąd wyjściowy do 2 A, sprawność typowo 80-90% oraz pin ENABLE do pracy w trybie niskiego poboru mocy. Pololu 2573

24h
Dostępny
Dostępna ilość: 1
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

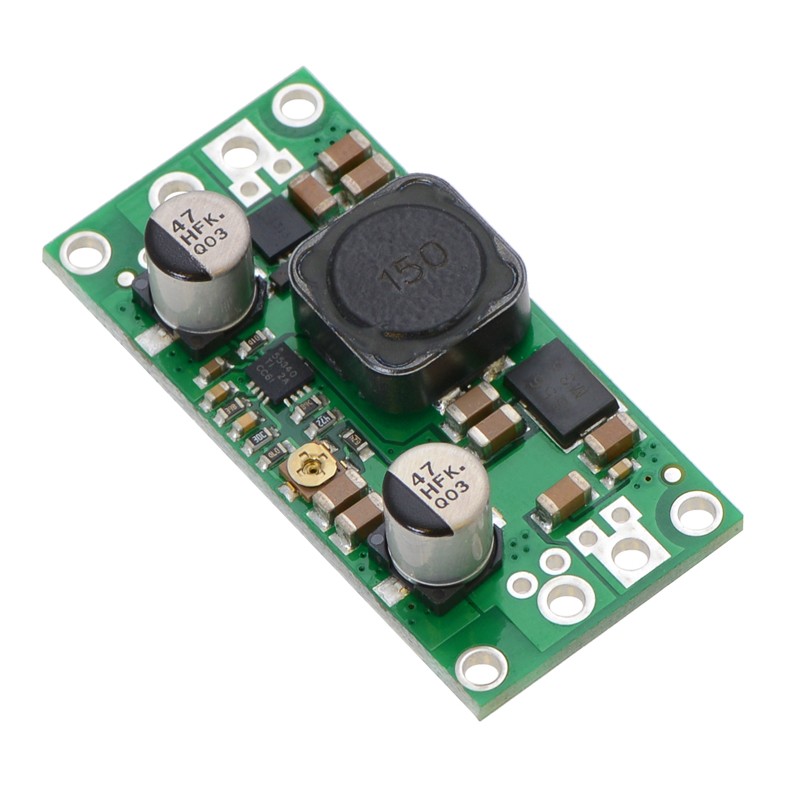

Moduł Pololu S18V20AHV jest przetwornicą impulsową DC-DC typu step-up/step-down (buck-boost) z regulowanym napięciem wyjściowym w zakresie 9 V - 30 V. Układ pracuje z napięciem wejściowym 2.9 V - 32 V przy zalecanym maksymalnym napięciu roboczym 30 V i może zarówno podwyższać, jak i obniżać napięcie wejściowe. Zastosowana topologia SEPIC (Single-Ended Primary Inductor Converter) umożliwia stabilizację napięcia niezależnie od relacji między napięciem wejściowym i wyjściowym. Typowy maksymalny prąd wyjściowy wynosi około 2 A, a sprawność przetwornicy w większości zastosowań mieści się w zakresie 80–90%, co ogranicza straty energii i nagrzewanie układu.

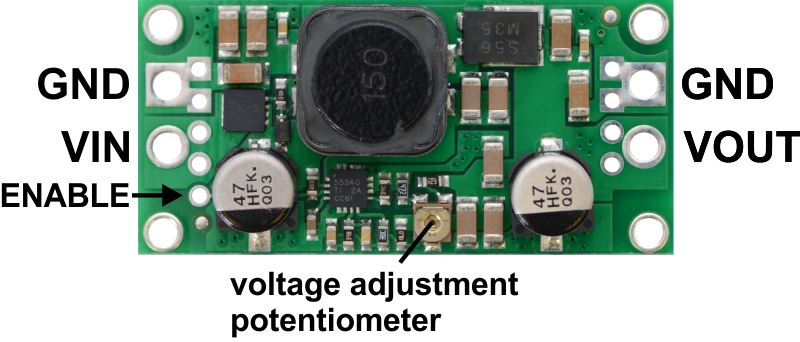

Moduł wyposażono w pin ENABLE, który umożliwia przełączenie układu w tryb niskiego poboru mocy. W stanie uśpienia prąd spoczynkowy zależy od napięcia wejściowego i może zostać ograniczony do poziomu kilkudziesięciu mikroamperów. Przetwornica posiada również zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie nadprądowe, zabezpieczenie termiczne (ok. 165°C) oraz blokadę przy zbyt niskim napięciu wejściowym (undervoltage lockout). Napięcie wyjściowe ustawia się potencjometrem montażowym, przy czym producent zaleca, aby suma napięcia wejściowego i wyjściowego nie przekraczała 55 V. Płytka umożliwia podłączenie przez złącza śrubowe 5 mm, piny 2.54 mm lub bezpośrednie lutowanie przewodów, a cztery otwory montażowe M2 ułatwiają instalację modułu w urządzeniu.

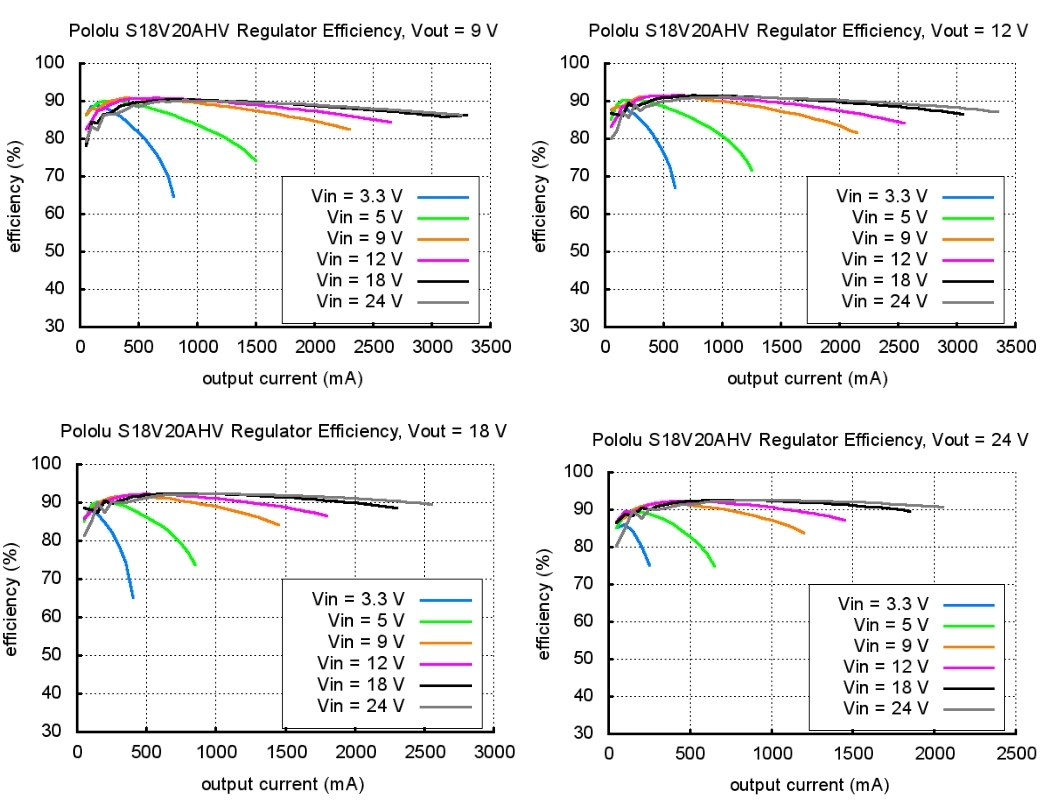

Przykładowe wykresy sprawności przetwornicy dla różnych napięć wyjściowych są dostępne do pobrania w sekcji „Zasoby".

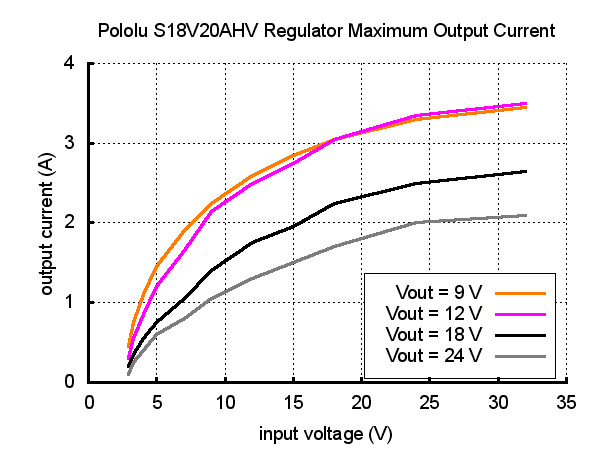

            p1204129-0J5059.1200%20%281%29.png        p1204129-0J5038.1200.jpg

Właściwości

  • Typ przetwornicy: step-up / step-down (buck-boost, SEPIC)
  • Napięcie wejściowe: 2.9 V - 32 V
  • Zalecane maksymalne napięcie pracy: 30 V
  • Napięcie wyjściowe: 9 V - 30 V regulowane
  • Maksymalny prąd wyjściowy: do 2 A
  • Sprawność: 80-90% (typowo)
  • Prąd spoczynkowy bez obciążenia: 1 mA - 5 mA
  • Maksymalny prąd spoczynkowy: do 25 mA
  • Pin ENABLE umożliwiający tryb niskiego poboru mocy
  • Ochrona przed odwrotną polaryzacją
  • Zabezpieczenie nadprądowe
  • Zabezpieczenie termiczne
  • Zabezpieczenie przed zbyt niskim napięciem wejściowym
  • Zalecenie projektowe: suma napięcia wejściowego i wyjściowego poniżej 55 V
  • Regulacja napięcia wyjściowego potencjometrem montażowym
  • Otwory montażowe: 4 x M2
  • Możliwość lutowania pinów 2.54 mm lub terminal block 5 mm
  • Wymiary modułu: 43 x 21 x 10 mm
  • Masa: 7.5 g

W zestawie

  • Moduł przetwornicy Pololu S18V20AHV
  • Listwa pinów 2.54 mm
  • Złącza śrubowe terminal block 5 mm
1204129

Cechy

Napięcie wyjściowe
9 - 30 V
Prąd wyjściowy
2 A
Rodzaj przetwornicy
Step-down/step-up
Napięcie zasilania od
2,9 V
Napięcie zasilania do
32 V

Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20

Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
