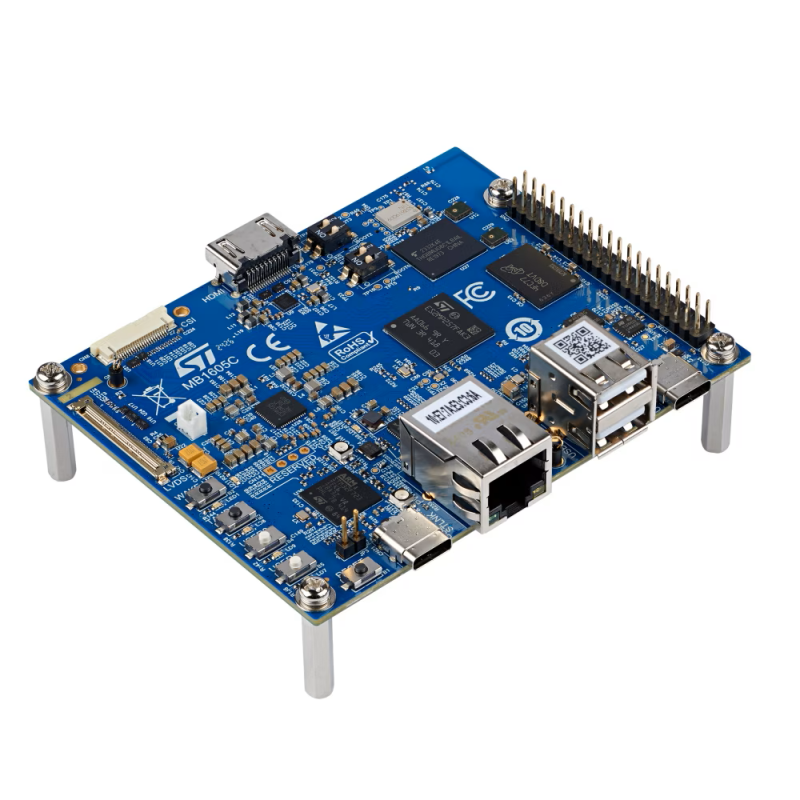

STM32MP257F-DK - zestaw ewaluacyjny z MPU STM32MP257F

Opis

STM32MP257F-DK Discovery Kit to zaawansowana platforma ewaluacyjna przeznaczona do tworzenia oraz testowania aplikacji opartych na wydajnym układzie STM32MP257FAK3. Zestaw bazuje na architekturze heterogenicznej, łączącej dwurdzeniowy procesor Arm Cortex-A35 oraz rdzeń Cortex-M33, co umożliwia jednoczesne uruchamianie systemów operacyjnych Linux oraz aplikacji czasu rzeczywistego. Dzięki temu rozwiązaniu użytkownicy mogą tworzyć zaawansowane systemy embedded, które wymagają zarówno wysokiej wydajności, jak i deterministycznego działania.

Platforma wspiera środowisko STM32 MPU OpenSTLinux Distribution dla głównego procesora oraz STM32CubeMP2 dla koprocesora, co znacząco upraszcza proces rozwoju oprogramowania. Zintegrowany debugger STLINK-V3EC umożliwia szybkie programowanie i debugowanie bez konieczności stosowania dodatkowych narzędzi. Zestaw oferuje bogaty zestaw interfejsów komunikacyjnych, takich jak Ethernet, USB, HDMI czy MIPI CSI-2, co pozwala na realizację szerokiego zakresu projektów.

Dzięki wbudowanej pamięci LPDDR4 oraz eMMC, użytkownik ma do dyspozycji wydajne zasoby do uruchamiania systemów operacyjnych oraz przechowywania danych. Obecność modułów Wi-Fi oraz Bluetooth Low Energy umożliwia łatwą integrację z sieciami bezprzewodowymi i urządzeniami IoT. Dodatkowo, zestaw wyposażono w złącza kompatybilne z Raspberry Pi, co umożliwia rozszerzenie funkcjonalności o szeroką gamę dostępnych modułów. Na płytce znajdują się elementy ułatwiające prototypowanie, takie jak diody LED, przyciski użytkownika oraz przełączniki trybu bootowania, co pozwala na szybkie testowanie aplikacji. Obsługa popularnych środowisk, takich jak Yocto Project, Buildroot oraz STM32CubeIDE, daje dużą elastyczność w wyborze narzędzi programistycznych. Dzięki temu zestaw sprawdzi się zarówno w zastosowaniach przemysłowych, jak i edukacyjnych.

Właściwości

• Mikroprocesor: STM32MP257FAK3
• Architektura: Arm dual-core Cortex-A35 1.5 GHz + Cortex-M33 400 MHz
• Obudowa: VFBGA424
• Zarządzanie zasilaniem: STPMIC25
• Pamięć RAM: 32 Gbit LPDDR4
• Pamięć Flash: 64 Gbit eMMC v5.1
• Ethernet: 1 Gbit/s (RGMII)
• USB: 2x USB 2.0 High Speed Type-A
• USB: USB 3.0 SuperSpeed Type-C PD (DRP/DRD)
• Łączność bezprzewodowa: Wi-Fi 802.11b/g/n
• Łączność bezprzewodowa: Bluetooth Low Energy v4.1
• Diody LED: 4 diody użytkownika
• Przyciski: 2x użytkownika, 1x tamper, 1x reset
• Przycisk wybudzania (Wake-up)
• Przełączniki bootowania: 4

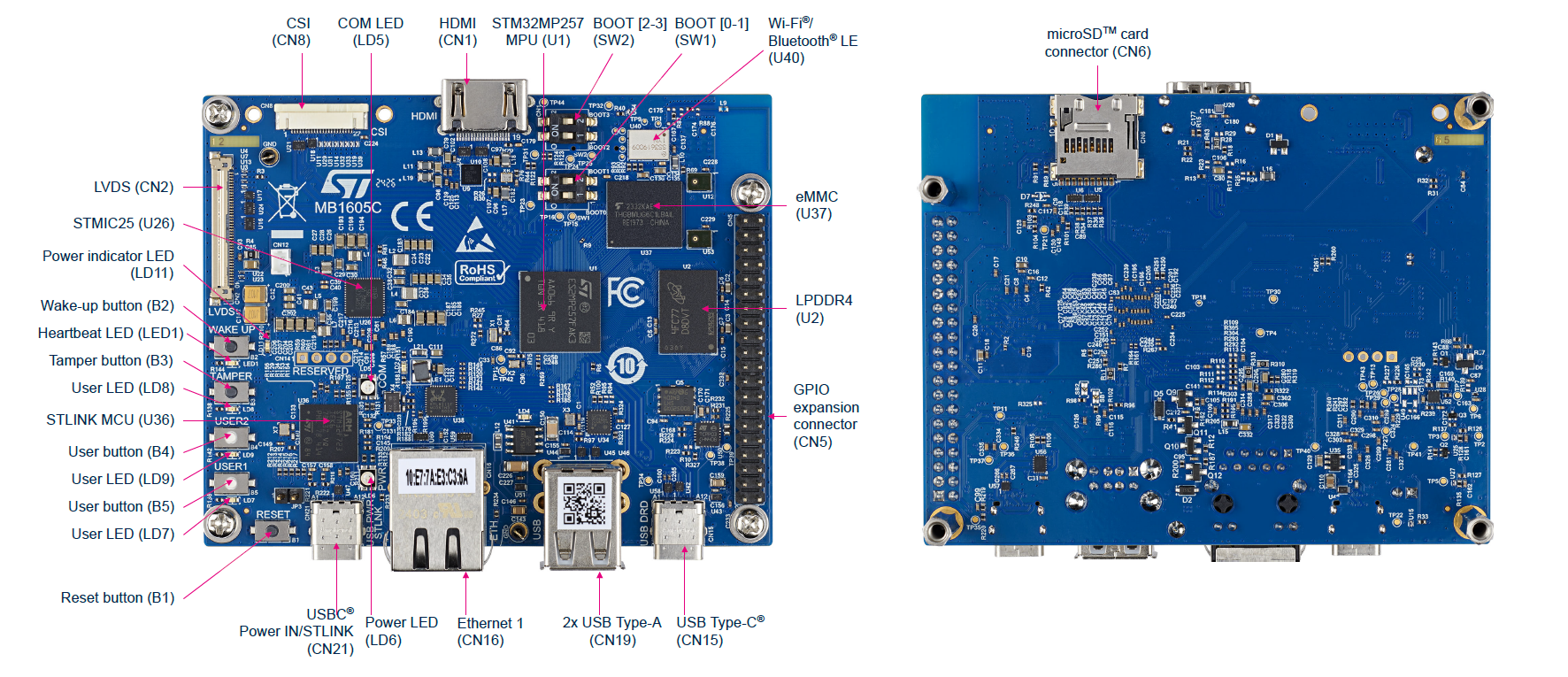

• Złącza:
  • Ethernet RJ45
  • 2x USB 2.0 HS Type-A (stacked)
  • USB 3.0 Type-C PD
  • Czytnik kart microSD
  • MIPI CSI-2 (dual-lane) dla kamery
  • HDMI
  • LVDS
  • GPIO kompatybilne z Raspberry Pi
• Zasilanie podtrzymujące: VBAT
• Debugger: wbudowany STLINK-V3EC
• Virtual COM port oraz port debug
• Zasilanie: przez USB Type-C (zalecane 5 V / 3 A)
• System operacyjny: STM32 MPU OpenSTLinux Distribution
• Oprogramowanie: STM32CubeMP2
• Środowiska programistyczne: Yocto Project, Buildroot, STM32CubeIDE
